XT 1058 (MotoX1) Caminho trilhas Power !!

Moto G 1 Apagdo Com um Consuma na fonte e Acendendo Led Branco próximo ao Fone auricular. Quando você remove incapacitor e não tem Sucesso. Resolda esse Gerenciador !! 350 graus !

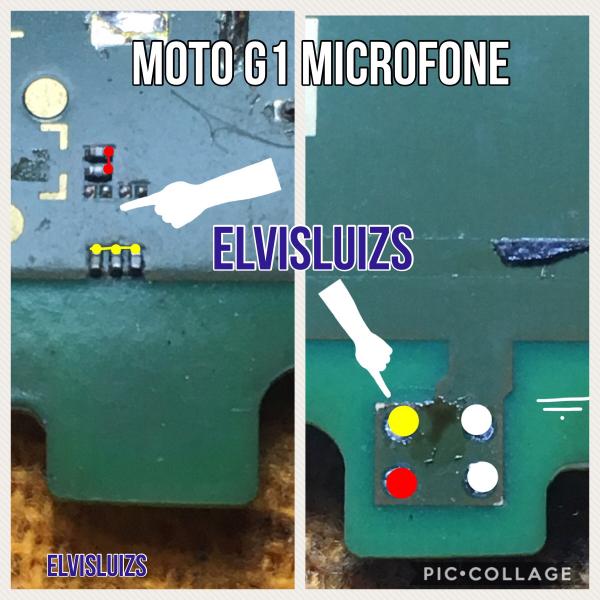

Trilha microfone Moto G1 XT1033 / XT1032

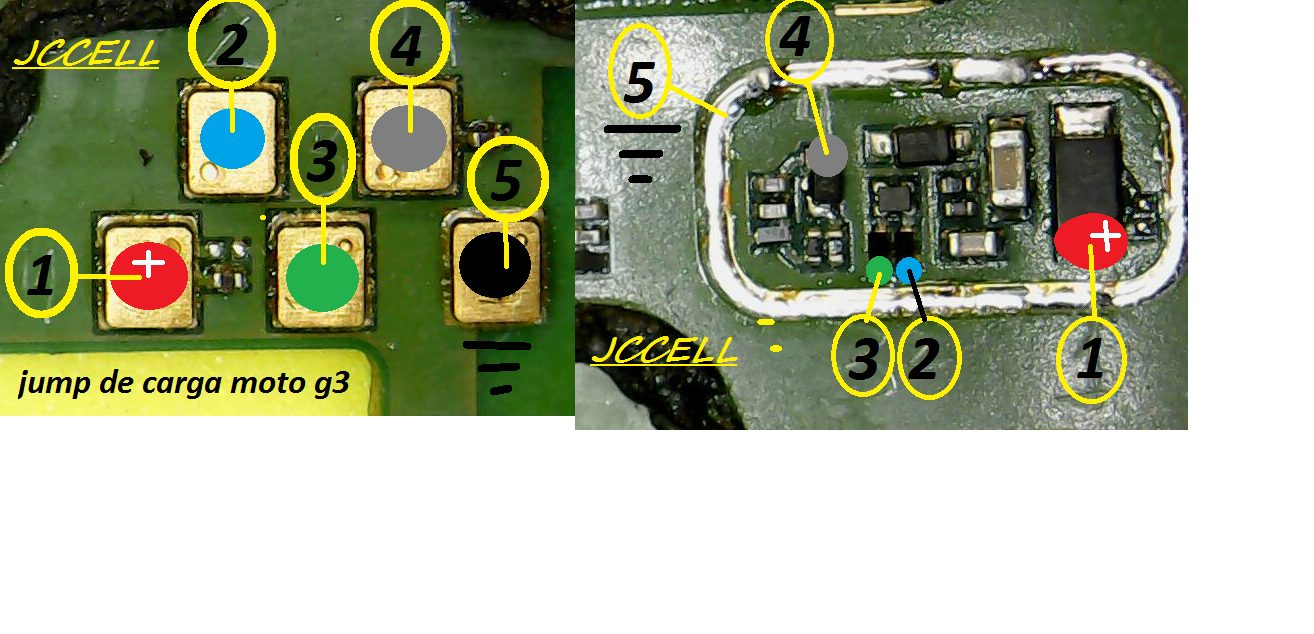

Moto G3 nao carrega de forma alguma mesmo após trocar o conector de carga, substituir o componente conforme a imagem 100% testado

Moto G4 play WIFI  oscilando ou fraco.



Trocar os componentes indicados nessa imagem.









Os capacitores podem ser retirados de sucatas de moto G2.

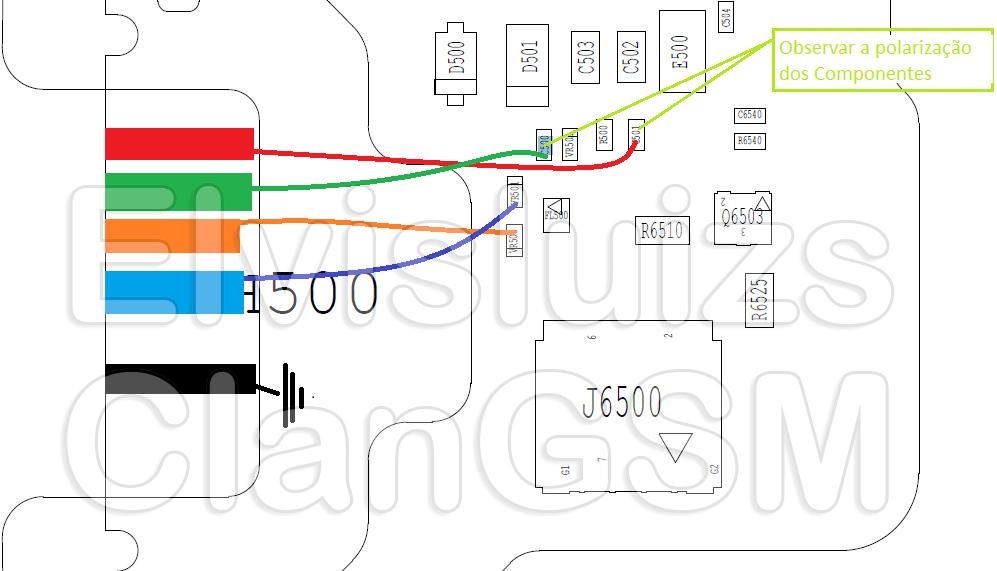

Jumper de carga motog2. Possível solução !!

moto g4 não funciona touch possível solução !!

Xt 1022 (MOTOE1) caminhos trilhas MIC !!

Trilha Conector USB Moto X Force XT1580









Moto xt1034 problema resolvido, estava com esse problema espero que ajudem vcs, o moto xt1034 toda vez que fazia uma ligação ele dava tela escura sem possibilidade de desligar, resolvi trocando o fone superior o mesmo estava em curto  foi trocado e voltou a fucionar perfeitamente, espero te ajudado.





MotoG1 Blackligth. trocar o diodo !

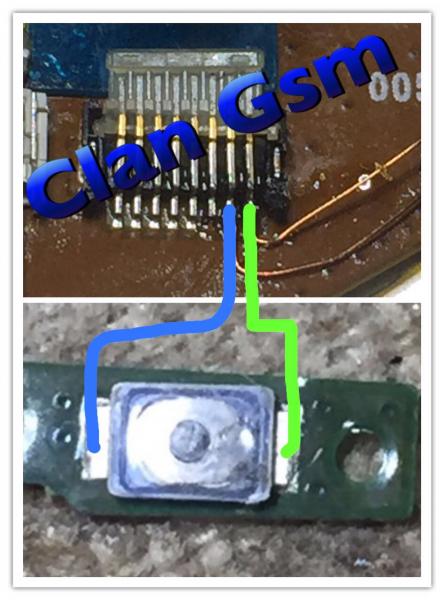

Moto Maxx XT1225 Tecla power



LAYOUT moto g3

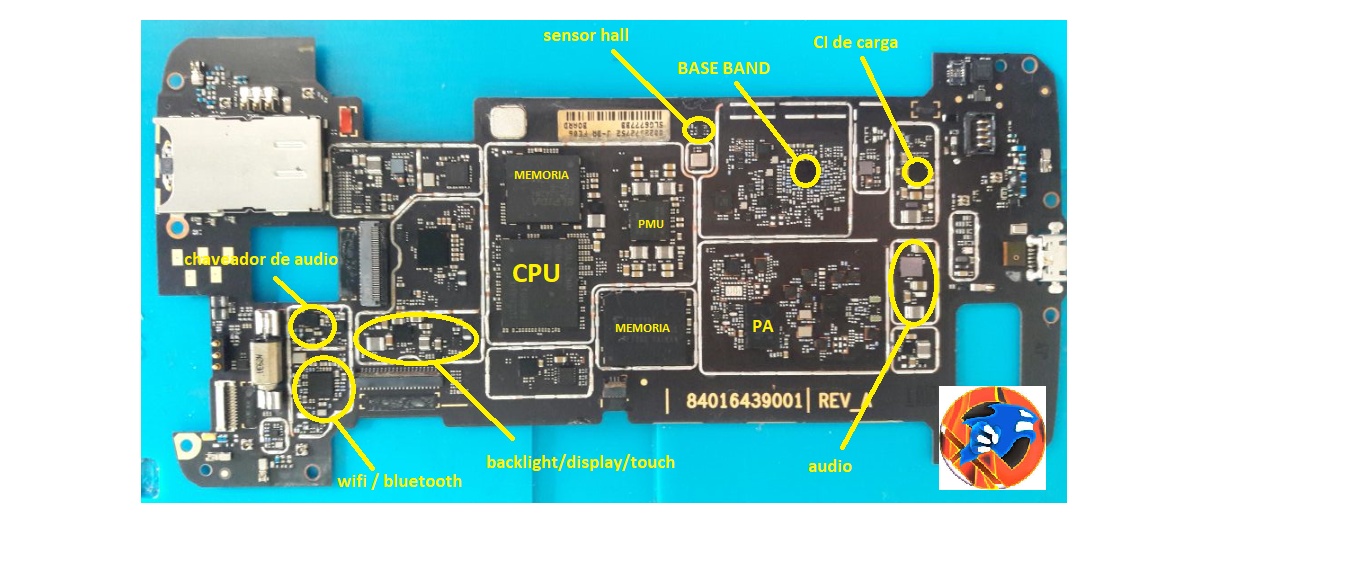

layout moto xplay



Moto G4 plus XT1626 XT1640 XT1643

power Key

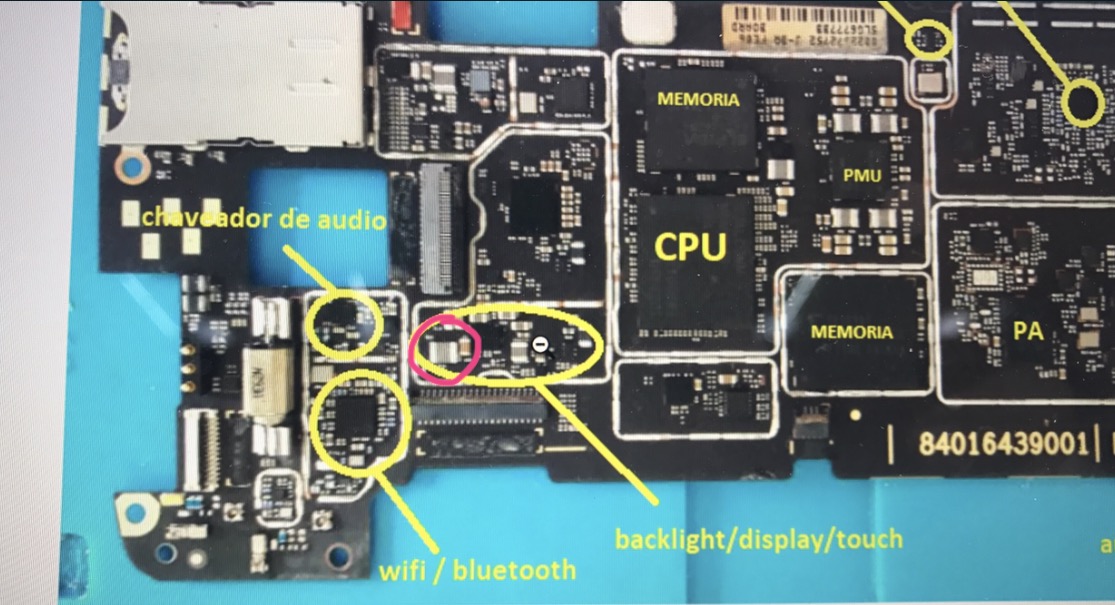

moto x play reparo display escuro

basta trocar o que ta marcado em vermelho e a imagem volta ao normal

3 horas atrás, Cesar icommerce disse:

moto x play reparo display escuro

basta trocar o que ta marcado em vermelho e a imagem volta ao normal



Pode ser preciso trocar os 2 capacitores cinza aqui foi 100% pra retirar a blindagem usei um alicate de unha e retirei com bastante cuidado outra coisa o flet do display tem que ficar bem preso rente com a placa e é melhor colocar uma fita nova pq se ele não ficar bem preso vai queimar novamente

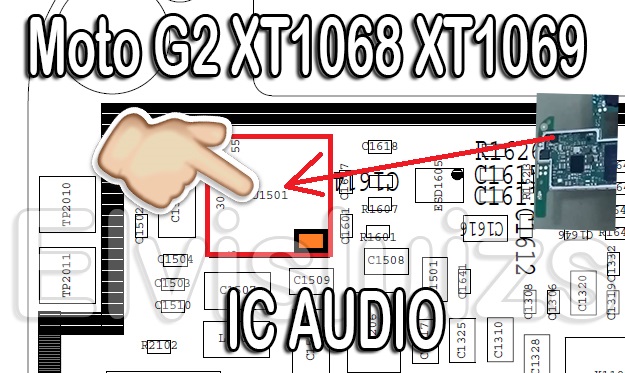

Moto G2 XT1068 XT1069 Audio

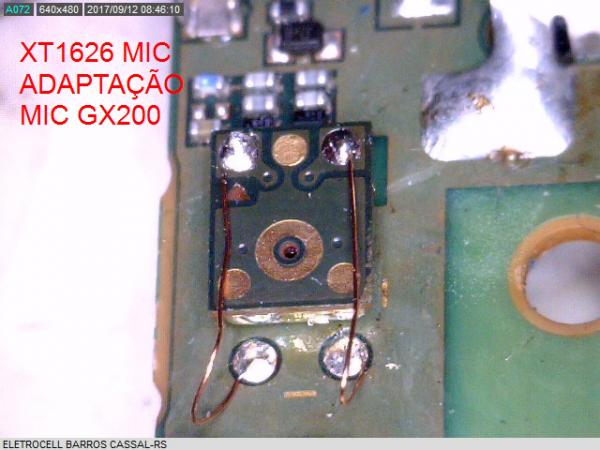

adaptação microfone moto g4 xt1626 com microfone do lg gx200,soldar as costas do microfone nos terminai negativo e fazer o jumper conforme imagem:



Moto X-Play  solução wifí



Créditos:Anderson Alves

1 minuto atrás, cleyton15 disse:

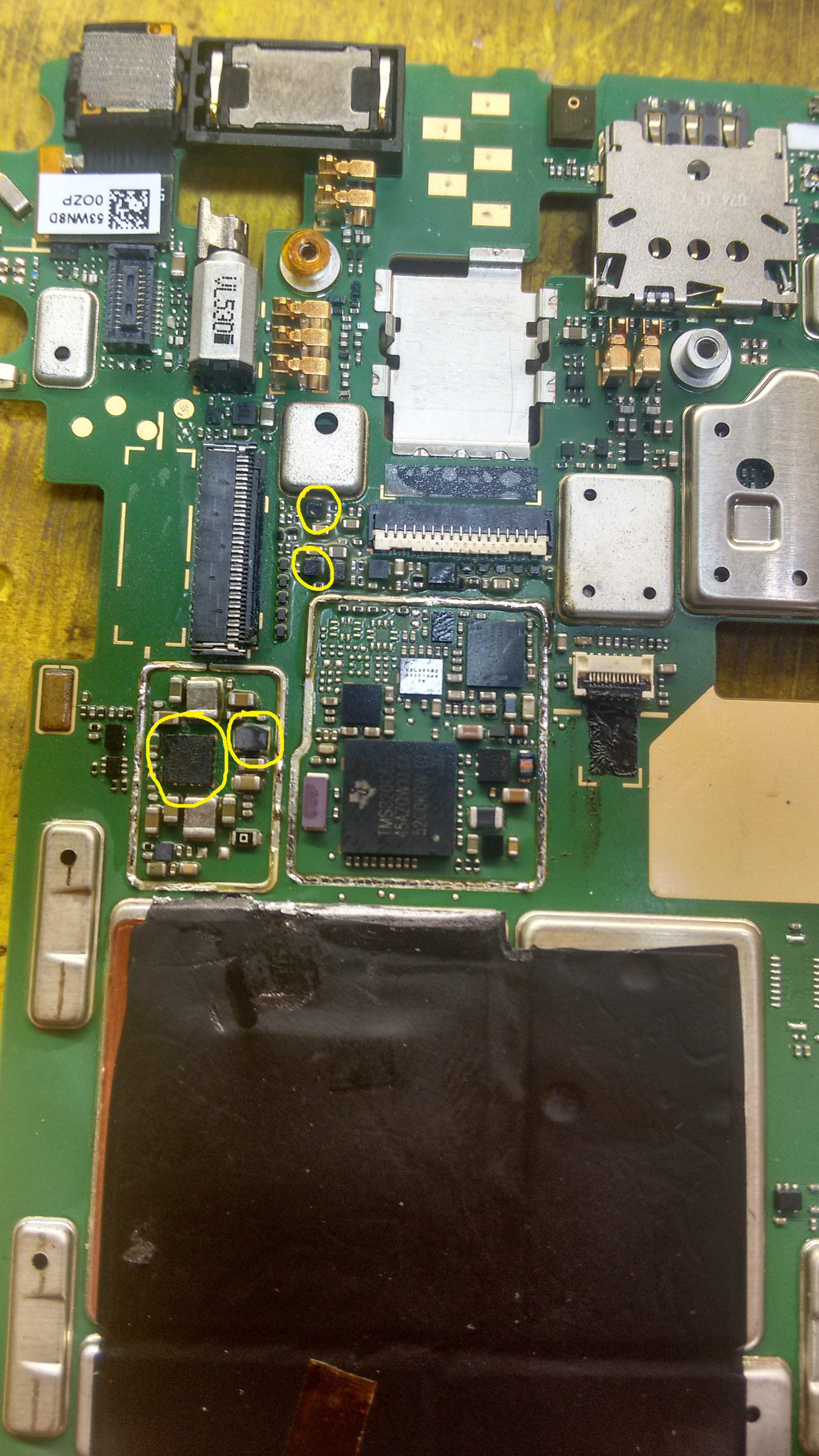

moto x2 xt1097 sem imagem, acende so os leds mais sem imagem, resoldar ou trocar esses componentes, 100% testado por mim

mandei sem a imagem!!!!!

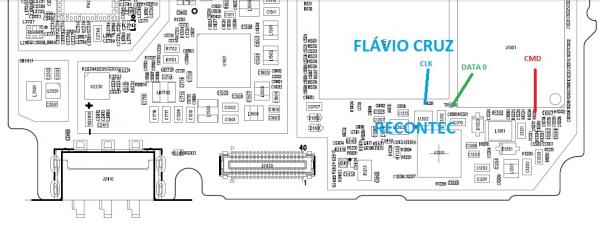

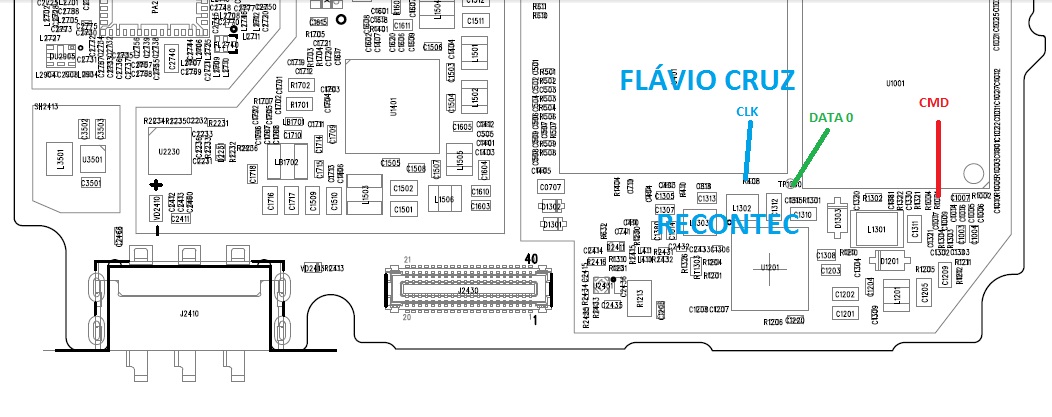

EmmC pinout moto g5



creditos:Flávio cruz

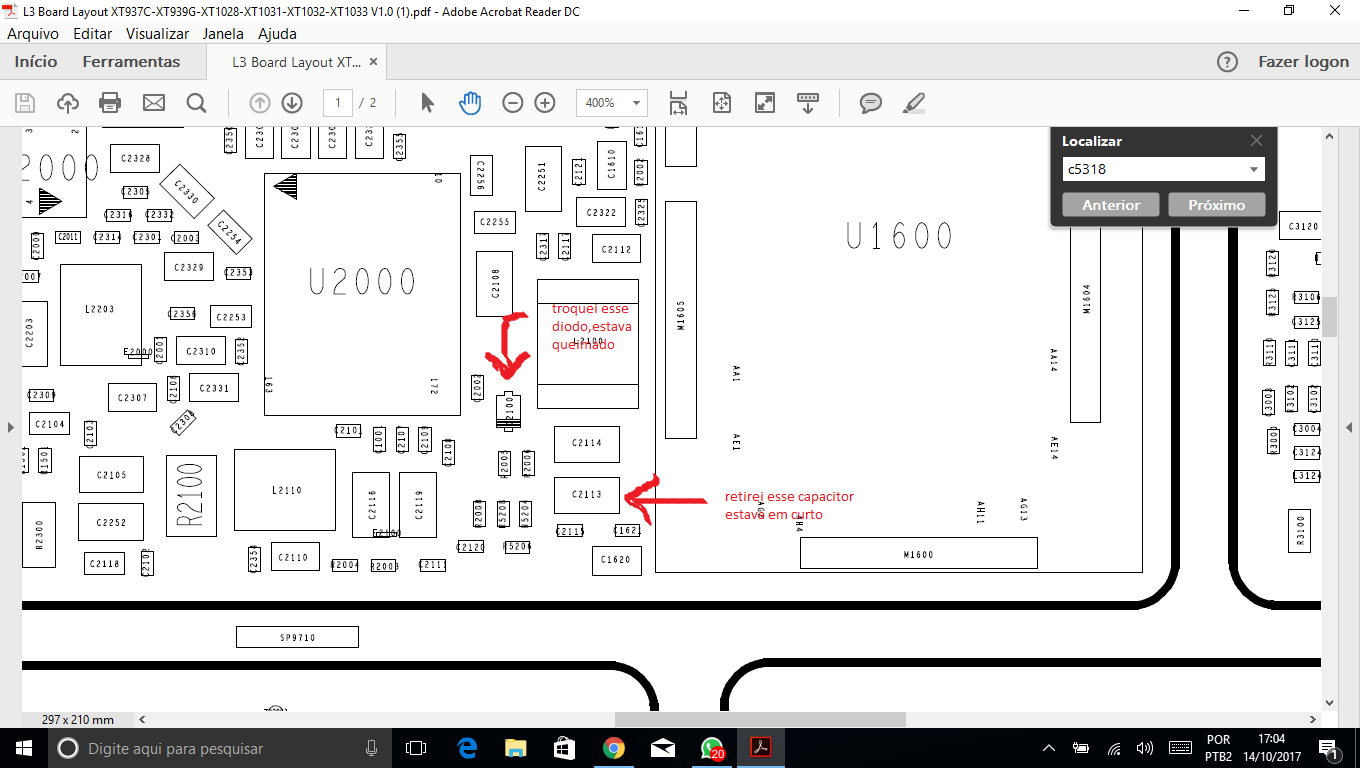

Resolvi back light do moto g xt1033 desse modo

caminhos do microfone e do conector de carga do moto g4 plus
