  1. Retira somente os botões do flex paralelo e solda no flex original.
  2. Vou deixar aqui a imagem indicando alguns componentes que podem estar causando o defeito. Verifique eles... Bom trabalho.
  3. Bom dia. Por favor especifique o modelo numérico do aparelho para que possamos ajudar melhor. Já fez algum procedimento? Normalmente esse tipo de defeito é ocasionado por oxidação. Verifique a placa, remova as blindagens e veja se tem algo oxidado. Mensagens de temperatura também estão relacionadas a termistores com defeito, se tiver um layout da placa faça uma busca nele por "TH" que encontrará.
  4. Vou te passar um passo a passo então. - Remover a tampa traseira (é necessário esquentar um pouco) - Remover somente a carcaça traseira da parte de cima (10 parafusos) - Com uma espátula, inserir em baixo do alto falante e fazer movimento de alavanca. Pronto, agora é só colocar o alto falante novo na mesma posição que estava o outro e fechar o aparelho. Obs: É necessário apartar bem os parafusos (nada exagerado) para que o áudio não fique chiando. Bom trabalho.
  5. Segue abaixo a solução para o modelo XT1924-4. A resolução pode servir para os seguintes defeitos: - Não regula o brilho da tela; - Somente acende a luz de fundo; - Não apresenta imagem; - Ao apagar a tela, só volta a apresentar imagem se reiniciar. Trocar VD0601 e L0603 O defeito de apagar a tela e só voltar quando reinicia é solucionado fazendo o reballing do ic U0501. Segue abaixo a imagem indicando a localização de todos os componentes. Download do Layout, este serve somente para o modelo XT1924-4, demais variantes do modelo o layout da placa é diferente. Layout XT1924-4.pdf Testado por: @Junior Vasconcelos Se houver dúvidas estou a disposição. Obrigado e bons reparos.
  6. Para que possamos ajudar é necessário que especifique melhor o defeito. Ele não ativa o wifi? ativa mas não encontra rede? Funciona perto do roteador? O ic do wifi é o U4501.
  7. Não sei se é isso que precisa, mas encontrei aqui no clan, segue o link original. https://www.clangsm.com.br/topic/56038-easyjtag-pinouts/
  8. Primeiro verificar a alimentação do conector de chip que é a mesma do NFC, para isso temos um testpoint TP1. Se não obtiver resultados no teste, possivelmente uma falha na baseband, U2500 (Reballing) .
  9. Acrescentando, quando é feita remoção de conta Google em muitos casos o Rádio também desativa. Sendo assim necessário reparo de software.
  10. Bom dia. Desligue qualquer alimentação de energia. Ferramentas e itens necessários: - Pinça fina reta de plástico; - Escova; - Álcool Isopropílico; Primeiro com a pinça você insere dentro do conector USB e faz movimentos horizontais sendo que no final do movimento vc puxa a sujeira para fora. Depois de remover a sujeira grossa com a pinça, você molha a escova com álcool isopropílico e limpa o mesmo para remover o restante da sujeira. Se tiver alguma dúvida pode falar Bom trabalho!
  11. Como prometido :) criei um Tópico com uma explicação para o modelo xt1672, espero que ajude. https://www.clangsm.com.br/topic/133249-análise-e-solução-de-rádio-desativado-moto-g5-xt1672/

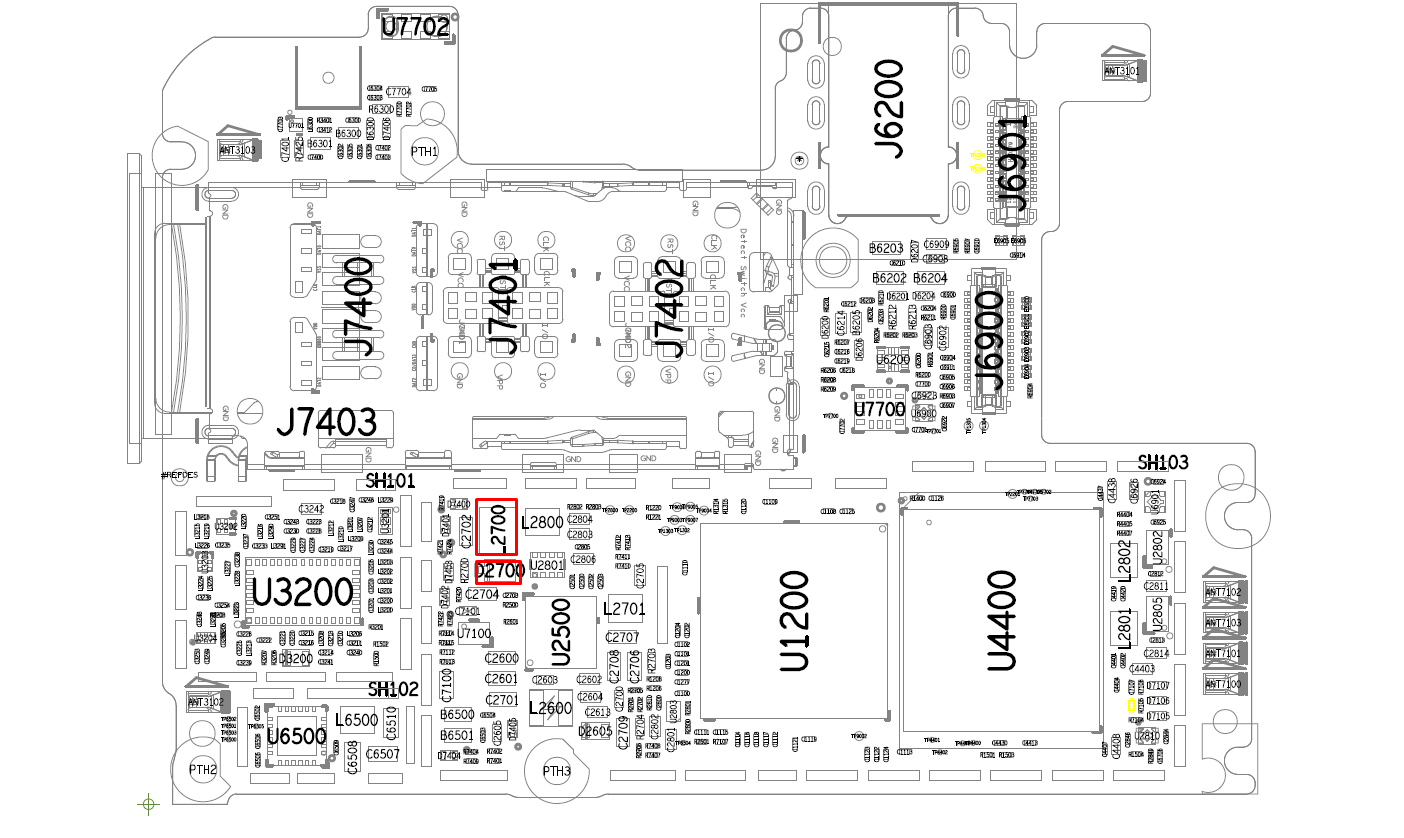

  12. Olá a todos, creio que muitos de vocês já se depararam com o defeito do "Rádio Desativado" nos aparelhos da Motorola que deixa os mesmos sem sinal de operadora. Devido a isso, hoje venho aqui deixar uma possível análise e solução para o problema para o modelo XT1672. Partindo do princípio que vou explicar nesse tópico é possível resolver alguns outros modelos. Primeiramente, para saber se o aparelho apresenta o defeito de rádio desativado devemos ir ao discador de chamadas e discar o seguinte código *#*#4636#*#* Um janela com a "Informações do Telefone" abrirá como na imagem abaixo. Se na opção Serviço de voz mostrar Rádio Desativado. significa que existe uma falha no rádio do aparelho, podendo ser ela de software ou de hardware. Bom, vamos partir para os testes de hardware. A falha rádio desativado quando se trata de hardware acontece pois os amplificadores de potência do circuito de RF não estão sendo reconhecidos e podem ser por alguns motivos. sendo alguns deles: - Solda fria, causada por queda ou empenamento. - Oxidação. - Curto na alimentação dos amplificadores. - Falha dos amplificadores. Então primeiro, Testar C2612 e C2710. Nesse teste será possível saber se há curto na linha de alimentação VPH_POWER dos componentes PA2701 e FEM2601. Quase sempre, os dois ficam em curto juntos. Se no teste houver curto nos capacitores, podemos partir para o início da alimentação dos mesmos, como indicado na imagem abaixo. Na imagem acima, teremos 3 capacitores e uma bobina, será necessário verificar TODOS eles para que encontremos o princípio do curto que na maioria das vezes são um dos capacitores. Após encontrar o componente em curto o problema de Radio Desativado com curto possivelmente será resolvido. Agora vamos para a solução sem curto. Se nos testes dos capacitores C2612 e C2710 Não houver curto, Ressoldar PA2701 e FEM2601 e os componentes ao seu redor. Se mesmo após a ressolda, não obtiver resultados, Trocar PA2701 e FEM2601. Em muitos casos a ausência de componentes no setor RF também ocasiona o defeito RADIO DESATIVADO. Somente com uma inspeção visual ou comparação com o layout da placa é possível identificar a falta dos componentes. Layout Moto G5 XT1672.pdf Deixei esse tópico explicado desde como identificar a falha até a possível solução pois acho que existem muitos técnicos iniciantes que precisam da primeira parte. Desde já agradeço a todos e peço que se houver algo a acrescentar que comentem abaixo. Em caso de dúvidas estarei a disposição.
