  1. bom dia amigo se o amigo não tem experiência com rebaling, como q quer trocar o IC?? Eu e o @bazantemastigamos tudo ai pra vc, é só engolir. muito difícil dar pau nesse IC, seu problema tá na falta de alimentação ou resistência aberta, tá fácil resolver ai. bom trabalho
  2. bom dia amigo a tensão de trabalho desse IC é de 2,8v(vdd_touch_2p8),verifique em C6013.marcado na foto abaixo verifique tbem R6023 e R6024 se estão ok. bom trabalho
  3. bom dia amigo substitua o CI OVP circulado na foto abaixo naquele capacitor q marquei após a substituição tem q ter Vbus( 5v) bom trabalho
  4. bom dia amigo o dock q vc trocou é original? esses docks q vende por ai sao tudo porcaria verifique as malhas D+ D- e ID verifique tbem OVP bom trabalho
  5. boa tarde amigo queda de tensão q eu digo é condução reversa, na escala de diodo do multímetro, ponta vermelha no terra e ponta preta vc mede nos pinos 13,14 e 15 e veja qtos milivolts tem em cada uma, com a placa desernegizada. bom trabalho

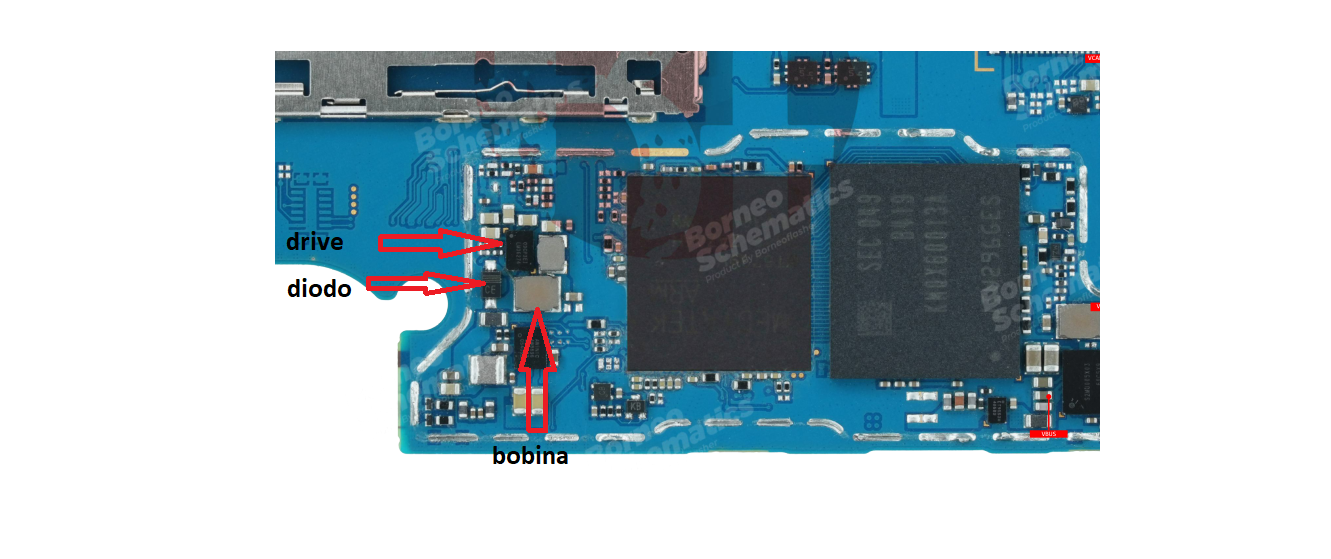

  6. bom dia verifique o drive de backlight(U2702),bobina(L2702) e diodo(D2708) verifique tbem a queda de tensão nos pinos 13,14 e 15 do FPC segue link do manual técnico https://www.clansoft.net/dl/index.php?a=downloads&b=file&id=7813 bom trabalho
  7. fórum destinado a técnicos da área leve seu aparelho em uma assistência de sua confiança tenha um bom dia
  8. bom dia amigo segue abaixo foto da posição do IC de carga caso queira o manual técnico segue link https://www.clansoft.net/dl/index.php?a=downloads&b=file&id=11810 Tensão de Vbus vem do cabo USB e vai direto para o IC de carga. Vbat é uma tensão de duas vias..I/O (in e out),com a bateria conectada ela estará presente e qdo esta carregando tbem estará presente. bom trabalho

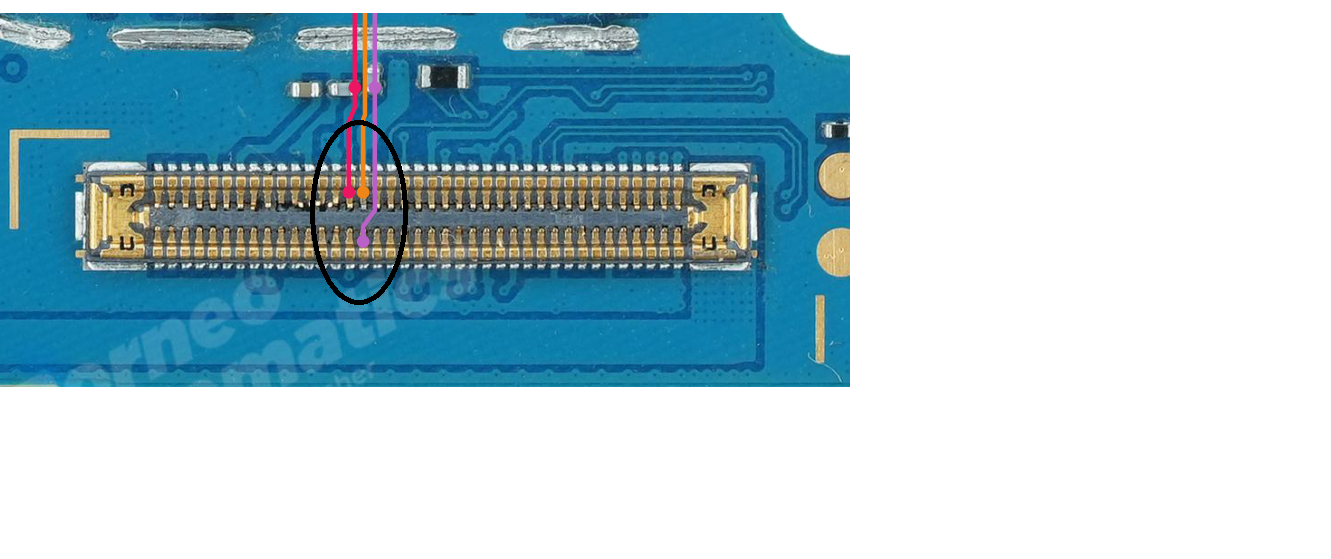

  9. boa tarde amigo verifique condução reversa nos pinos 37,39,41,43,45 e 47 no FPC q conecta o display. veja se algum deles esta aberto. bom trabalho
  10. bom dia amigo esse componente é um mosfet (transistor de potencia) aqui no Brasil acredito q nao tenha novo,tente algum amigo q tenha sucata para retirar. procurei o esquema eletrico para vc mas nao encontrei. segue o link do aliexpress se teinteressar https://pt.aliexpress.com/item/32848988076.html o código dele é B04N03 bom trabalho
  11. bom dia amigo -cellmaster -wilsoluçoes -telecelula -aliexpress -mercado livre bom trabalho
  12. bom dia amigo vc tem 2 defeitos ai vc diz q não pega chip correto? reconhece operadora? tem torre? imei esta ok? baseband aparece nas configurações? o wifi ele chega a ativar? vc diz q ressoldou, onde ressoldou? me passe mais informações para q possamos tentar te ajudar
  13. boa tarde amigos verifique as malhas D+ D- e ID bom trabalho
  14. bom dia amigo segue foto bom trabalho
  15. bom dia amigo atente se as regras do fórum sem desespero. crie um tópico com modelo do aparelho e defeito descrito q com certeza algum membro irá te ajudar. e antes disso lei as regras do fórum por gentileza. bom trabalho
×
×
