Olá a todos, hoje venho trazer uma possível solução para o modelo moto g6 play XT1922 fechando curto ao conectar o carregador. Característica do defeito: Ao conectar o carregador o aparelho fecha curto e desarma. Primeiramente testar: - Conector de carga; - Flex que liga a Main Board e Sub Board; - Bateria; Se após os testes o problema persistir, verificar U1902 (indicado na imagem abaixo). O componente U1902 trata-se de um circuito de proteção contra descarga eletrostática que pode ser causada por carregadores com defeito, carregadores paralelos ou veiculares. Nessa situação o cliente tratava-se de um taxista, oque leva a crer que o mesmo sofreu uma descarga pelo uso de carregador veicular. (como indica a imagem abaixo) Apenas com a remoção do U1902 o problema é resolvido e o aparelho volta a carregar, porém é necessária a recolocação do mesmo para que caso aconteça uma nova descarga não prejudique o circuito de carga. Espero que tenha ajudado. Testado por: @Paulo de Deus Se houverem duvidas estou a disposição. Bons reparos! o/ -
Bom dia Estou com um atc em minha bancada que estava apresentando curto no carregamento, troquei o conector e logo apos a troca notei que o componente D386 estava com marcas de queimado e um furo, porem não consegui localiza-lo no esquema eletrico. Se alguem puder dar uma força agradeço e boa semana a todos
-
Boa tarde pessoal, estou com um asus na minha bancada, ele apresenta o selo de umidade ativo, quando tento ligar ele pela fonte ele da sinal ao apertar o botão power marcando consumo de 0,33A, porém ao soltar o botão ele zera o consumo, oque será?
-
Boa noite, recebi um g5 plus hj, cliente alegou que foi carregar, saiu fumaça do carregador e aparelho desligou e nao liga mais... liguei um conector pela fonte 5v e ela desarmou, abri o aparelho e consegui encontrar o componente em curto esse diodo , retirei ele e consumo saiu, porem mesmo assim o aparelho nao liga, não tenho muito conhecimento ainda em reparos, mas estou buscando sempre
-
iphone IPHONE 5G CONSUMO DESLIGADO MATANDO BATÉRIA
defaceinfor postou um tópico em Manutenção / Reparos
Boa noite, hoje chegou em minha assistência um iphone 5G com consumo desligado e matando batéria mesmo nova em poucas horas de uso. gostaria de ajuda pois meu forte não são os aparelhos da apple... segue imagem do aparelho e GIF do curto oscilando entre 0 e 0.5ma -
[RESOLVIDO] Moto G6 Play com curto no botão Power...
NTSAPK postou um tópico em Manutenção / Reparos
Estou com um moto G6 Play, que ao conectar no carregador liga e fica reiniciando. Ao ligar a tela, eu removo o botão power e ele liga normalmente. Testei o botão Power na continuidade e ele esta ok. Com o aparelho ligado coloco o power e ele reinicia novamente. Testei os varistores e resistor da linha do conector flex power e esta tudo ok. Alguma dica, do que pode ser? -
Estou com essa placa em curto e não estou conseguindo tirar o curto dela. Alguém sabe alguma solução? Vou mandar o local onde está esquentando.
-
Boa tarde, estou com um lenovo vibe k6 que segundo o cliente caiu 1º vez na água, e ele continuou usando, caiu uma 2º vez na água e o cliente continuou usando depois de uns 4 meses ele deu entrada aqui na assistencia, reclamando que estava aquecendo e não ligava. abri e desoxidei , estava bastando oxidado. e o aparelho continuo aquecendo o componente abaixo do print. o removi e coloquei outro igual de uma placa lg que tinha aqui. e continou aquecendo, me parece uma bobina, pode ser que algum componente ao redor esteja mandando uma carga alta e causando o aquecimento alguem pode me auxiliar ?? -
Bom dia, estou com esse aparelho que constatei curto no + e - do conector de carga, e testando os componentes na linha de carga todos apitam nos 2 pólos, o que eu devo fazer para saber se apenas 1 componente está causando isso ou devo trocar todos?
-
Boa tarde, chegou agora a pouco um j7 que não liga, ele vibra mas nada aparece na tela, fiz teste na fonte em 4.2 e ele fica com consumo 0.8, ao apertar botão power ele vibra mas nada acontece.
-
Samsung prime nao liga , alto consumo na fonte , placa em curto retire essa CI ...destaque em amarelo funciona 100%
-
Estou com essa placa-mãe, GA-G31-ES2L, que não liga, verifiquei que a curto na linha 3,3v. Nenhum componente esquenta. Já removi o chip de áudio e de rede. Na fonte assimétrica a linha de 3,3v consome 0.36a. Já retirei a bios fora. Removi o Q249, e o ESD3. Nenhuma dessas tentativas resolveu o curto. Se alguém souber algo, agradeço pela ajuda!?
-
Boa tarde, hoje em minha assistencia chegou um Moto g2 XT1069 com problema no sinal de rede wi-fi, fiz a desmontagem e quando fui ressoldar a parte da rede de wi-fi notei que ele de repente "Inchou", tentei ligar o aparelho na fonte, ele liga normal, consumo normal, sem curto, apenas não da video... tentei com outra frontal e nada, continua o mesmo problema, eu conecto ele ao computador até instala os drivers normal, só não da mais video! alguém pode me ajudar?
-
t210 Curto no conector de carga Galaxy TAB 3 SM-T210
Guilherme Seixas postou um tópico em Manutenção / Reparos
Boa tarde pessoal, estou com um Galaxy TAB 3 SM-T210 aqui que está com curto no conector de carga, a unica coisa aparente é esse sinal se queimado na placa da foto, eu coloco o conector ele esquenta demais, ai quando eu tiro, testo a continuidade com multímetro e dá terra onde era pra ser positivo. No conector da bateria tudo ok, sem nenhum sinal de curto testando com o multímetro, já removi os componentes que estão nessa linha do positivo mas mesmo assim o curto circuito permanece, alguma idéia? Valeeu!! -
Boa Tarde amigos, estou com um Moto g3 que não esta ligando, porem na fonte ele não apresenta nenhum consumo, não esquenta em nenhuma parte, mas quando eu aperto o power o aparelho fecha curto e quando largo o curto para, ja tirei as blindagens, testei todos componentes bobinas capacitores resistores dioldo nenhum esta em curto, ja fiz ressolda e não deu nada, alguém ja pegou algum motorola assim??
-

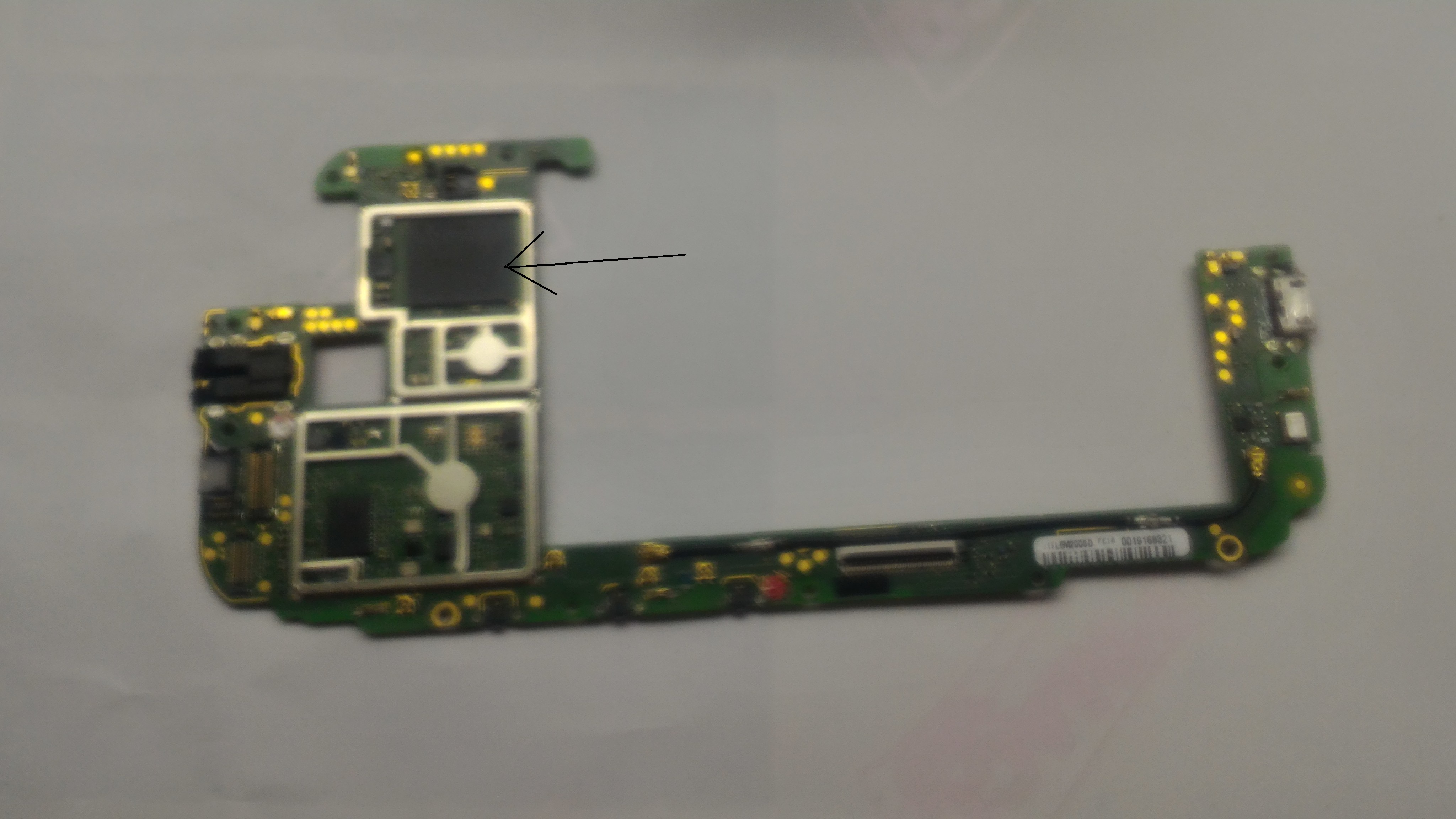

Olá amigos do clan, estou com um moto g2 1078 apresentando alto consumo, mesmo desligado, testando encontrei esse chip esquentando um pouco. seria o caso de trocá-lo, procurei muito o esquema dele e não encontrei.
-
v_bat Encontrar linha do v_bat [Resolvido]
jonascell postou um tópico em Geral Sobre - Cabos, Esquemas, Pinagens
olá, sou novo no ramo de Técnico em telefonia móvel e estou com uma dúvida, recentemente assistindo alguns vídeo e vendo alguns tópicos aqui mesmo no fórum eu ouvi e vi o termo "linha vbat", fique curioso como posso identificar uma "linha vbat" em um Atc. -
Olá. Tudo bom pessoal? Estou com um XT-1069. Ele liga e funciona perfeitamente, mas ele está com um curto no pino 1 da porta micro USB (+5v) e não carrega além de colocar em curto qualquer dispositivo que coloque para efetuar a recarga da bateria do celular. Eu andei lendo o esquema elétrico do XT-1069 e percebi que lá não consta a localização dos diodos, resistores e capacitores. Apenas dos CIs. Esse curto vai até a entrada do PM-8226 e quando espeto o carregador, ele obviamente não carrega. Estou procurando saber onde ficam localizados os seguintes componentes: ESD1001 C1001 R1001 TP1004 C1004 R1006 São esses os caras que estão na linha antes de chegar no CI PM-8226 e o ESD ou os capacitores podem estar fechando curto com o terra. Eu estou mais acostumado com placas que vem impresso a localização do componente. Alguém consegue me ajudar com esses caras da lista? Acho um tanto improvável um curto desses no próprio CI, já que ele opera todas as outras funções normalmente. Todas as medições foram feitas com o conector micro USB fora da placa. Já peguei uma outra placa de sucata sem o curto e estou caçando os componentes, mas não estou tendo sucesso. Grato desde já.
-
olá colegas de profissão, estou começando agora no ramo de manutenção em aparelhos celular e tablet's e tenho uma dúvida sobre um "problema" que é bastante recorrente em minha assistência, o aparelho independente da marca ou modelo, inicialmente não liga, boto o aparelho na fonte e não dar consumo, quando eu apertar o botão power ele dar um consumo de aproximadamente 100mA e não liga, analisando verifico que não encontro curto e não esquenta, ai fico sem saber o que fazer. gostaria de ter uma opinião de alguém mais experiente no assunto. aguardo resposta
-
Olá hoje eu peguei um g530bt que não pegava sinal da torre, estava funcionando tudo. eu abri ele pra ver a antena, dai fui religar ele pra ver se não tinha quebrado o LCD só que o flash da câmera ligou acho que ele entrou em curto... já aconteceu com vocês? alguém teria alguma solução, manual técnico também poderia ajudar. o aparelho agora ta puxando entre 10A-12A o flash não ta mais acendendo só que não liga.
-
defeitos Problemas com Moto G 2ª geração (all models)
kynha1682 postou um tópico em Manutenção / Reparos
Olá Amigos do ClanGSM, como a maioria de nós, que tem loja ou trabalha em assistência de reparo de Smartphones, sabemos os QUERIDOS e, agora, ODIADOS "Motorola Moto G 2ª Geração" estão apresentando muitos problemas nas placas lógicas, sendo a grande maioria sem solução. Aparentemente é um problema recorrente nos últimos lotes desta versão os que foram fabricados no inicio da família são menos suscetíveis à estes problemas, pelo menos foi o que eu pude constatar, já que por dia entram pelo menos 3 aparelhos desta geração (All Models) na minha loja. Bom, hoje vim aqui mais como um aluno, aguardando por respostas de nossos professores especializados, claro que não quero que mastiguem para mim, apenas me auxiliem em alguns aspectos; Só semana passada eu peguei 5 aparelhos com os mesmo defeitos, juntos espero sanar não apenas minhas dúvidas, como também as dos amigos deste fórum que podem vir a precisar então espero que detalhemos bem as duvidas e respostas. DEFEITOS: (alguns apresentam mais de um defeito ao mesmo tempo) Não Carrega Sinaliza que está carregando, mas não há consumo Há consumo, mas não passa a carga pra bateria Aparece "?" dentro do ícone da bateria, mesmo após trocas de bateria Antes que perguntem sim o conector foi testado e está 100% OK!!! Mesmo assim efetuei a troca do dock de carga e prosseguiu o problema Há consumo medido na fonte, porém essa carga não chega a bateria, ou chega minimizada. Não há curtos na placa Não está esquentando (acima do normal) Foi feita a Limpeza com Álcool Isopropanol (sem banheira e sem estufa para evitar desgastes desnecessários) Que Rao os abençoem. -
Aparelho não liga e não carrega. Encontrei este capacitor em curto, fiz a troca e resolveu.
-
Entra na minha assistência muitos aparelhos que entram em curto, isso geralmente acontece durante o carregamento causado as vezes por deixar o aparelho durante a noite toda ou carregador paralelo. Sabemos como é demorado localizar esse defeito. Se cada um deixa-se aqui o seu sucesso nesses casos teríamos um banco de dados valiosos que nós pouparia muito tempo. Torço para que minha ideia encontre mais colegas disposto a criar essa seção. obrigado
