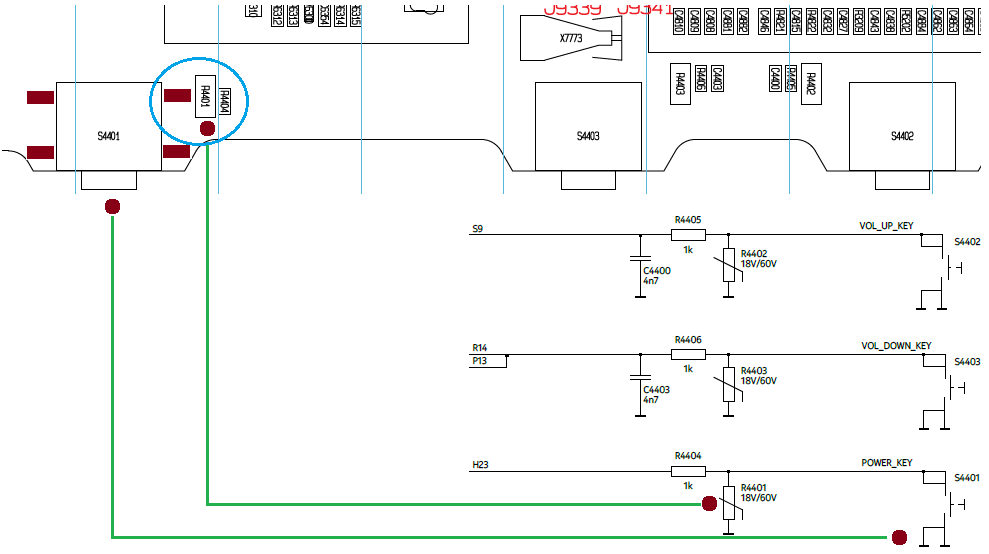

RM-915 Lumia 520

• Esquema Power

Microsoft Lumia 730 RM-1040

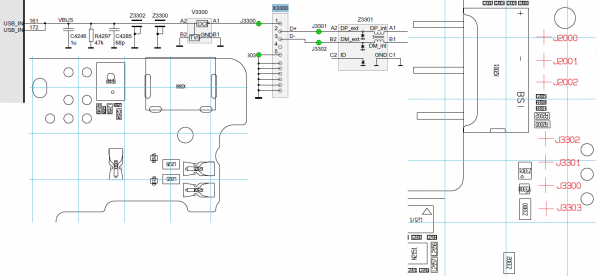

Sistema integrado USB



William Alcântara

Asha  501 RM-902

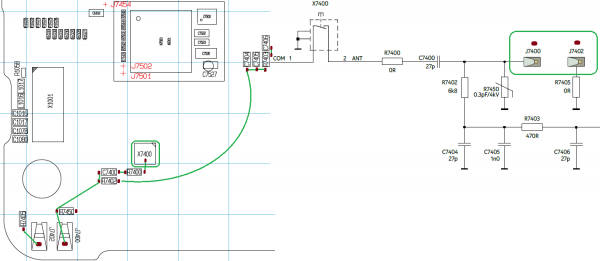

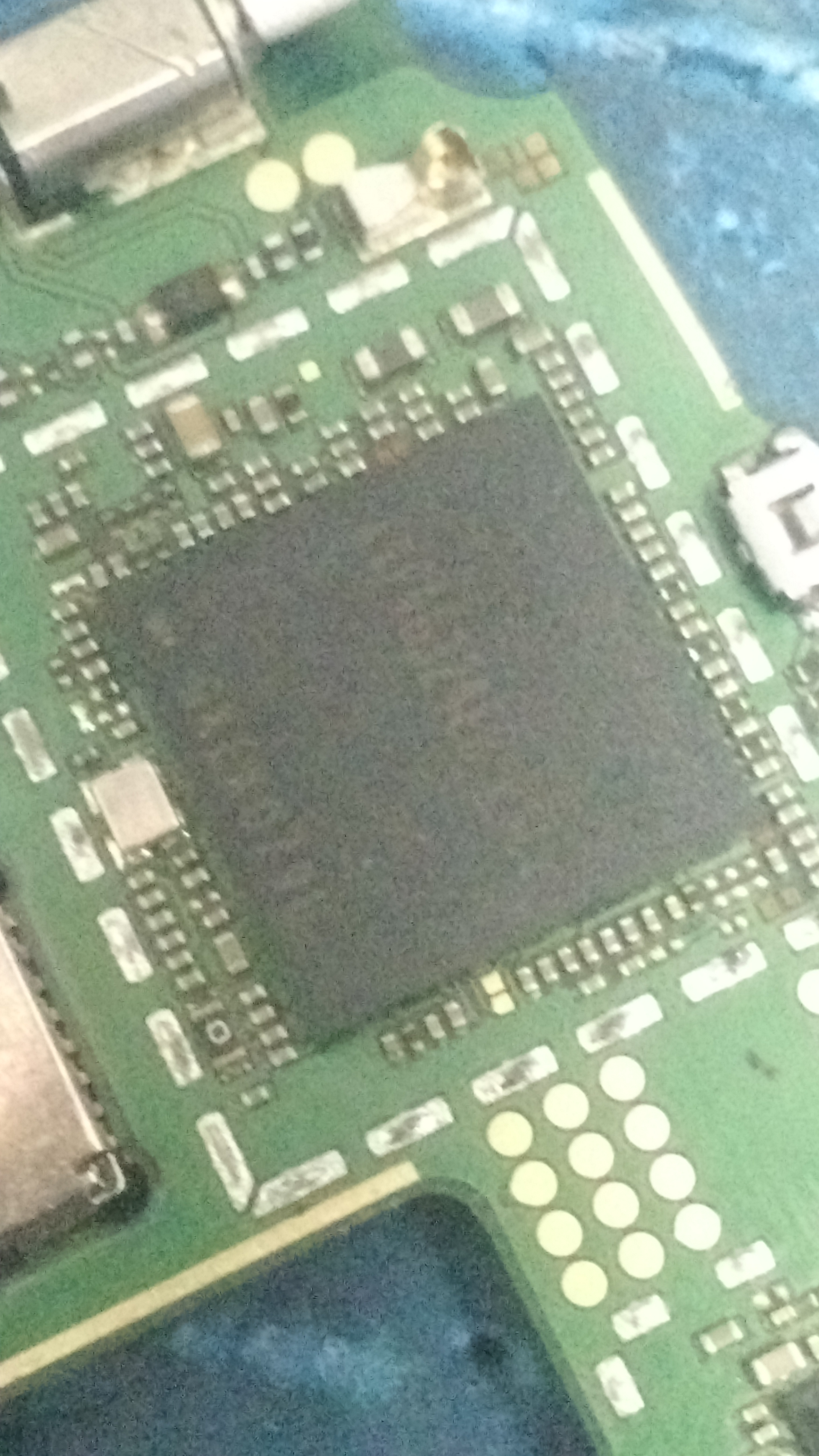

Segue o Caminho para reparo, quando o mesmo esta sem Sinal de operadora,

Ressolda se não resolver efetua a troca do CI X7400





William Alcântara

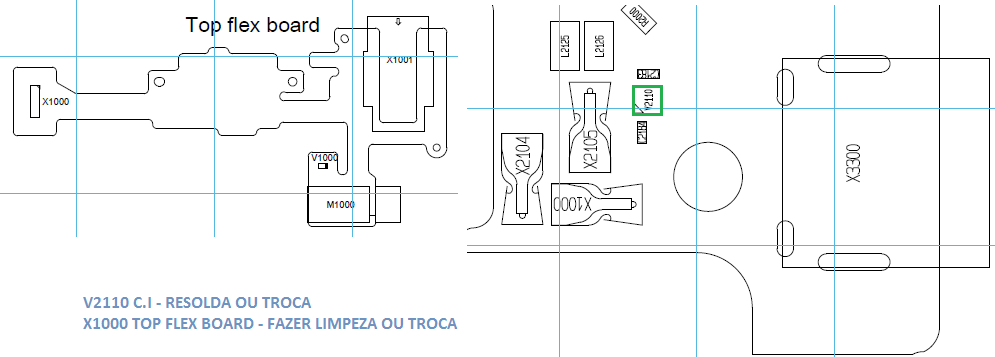

Lumia 360 | 635 Sem rede ou oscilando



William Alcântara

nokia 520 pulso na fonte,nao liga:

Resoldar/substituir

Depois de procurar muito achei essa solução para o nokia x2-01 quando mostra a mensagem carregador não aceito fica ai a dica e so remover o C.I marcado no meu casa deu certo espero que no de vocês também ...

trilha do microfone nokia asha 308,efetuar o jumper conforme imagem:

solução micro sd lumia 520 :

solução sim card lumia 520:

Solução iluminação iluminação lcd nokia N520 :

solução carga lumia 435  RM1070 :





jump microfone nokia 220, testado e aprovado!



Nokia lumia 535 sem iluminação no display solução

A Ressolda pode resolver também, mais caso não resolva só substituindo, esse componente encontrei na placa do LG L80 100%

asha 230 nao carrega



https://lh3.googleusercontent.com/-DPx6ulOUTbA/WBxoUzaSBtI/AAAAAAAABq0/gcU8gb8aBTAzaduxXBmm8bg5tkihOdHswCJoC/w530-h419-p-rw/Nokia%2B230%2BUsb%2BCharging%2BProblem%2BSolution%2BJumper%2BWays.jpg

Editado Novembro 4, 2016 8 anos por Bruno Santana

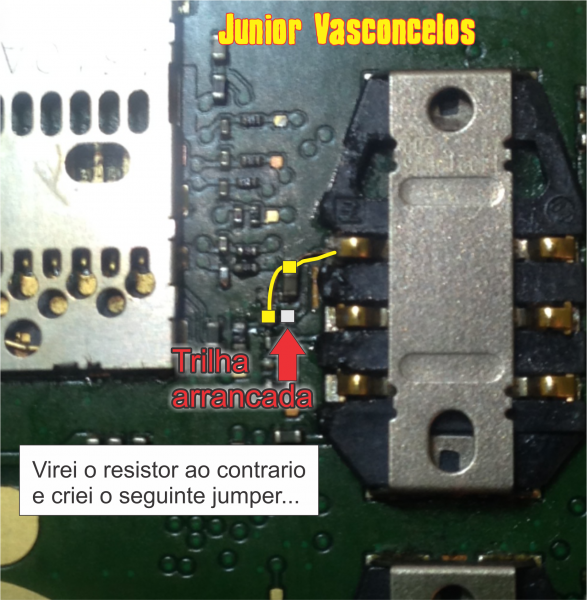

INSERT SIM SOLUTION RM-969 Asha 220
Muito corriqueiro em assistencias é a pessoa ao retirar o sim 2 desses aparelhos com objetivos pontiaudos forçando por baixo arrancar os resistores com trilhas e tudo! Recebi um essa semana arrancado o resistor e trilha, nao achei o reparo, fui tentar, conseui e vou partilhar com voces! Bom reparo.

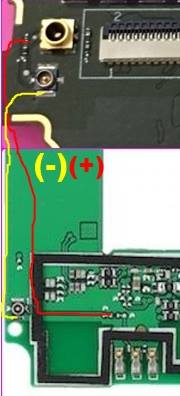

 não dava sinal de rede antena Jumper no NOKIA 535

Em 2015-8-28 at 22:58, Ivan kern nunes disse:

jumper sim cards nokia asha 208 :

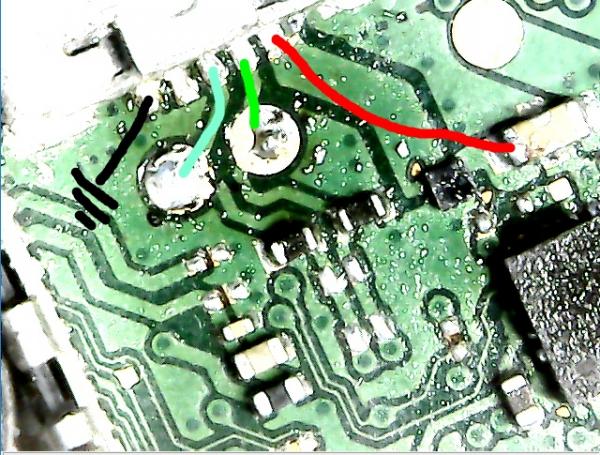

Caminhos do conector de carga nokia asha 500(rm-972)

Em 07/09/2016 em 21:21, Ivan kern nunes disse:

solução carga lumia 435  RM1070 :





 Obrigado Toda Sorte do Céu

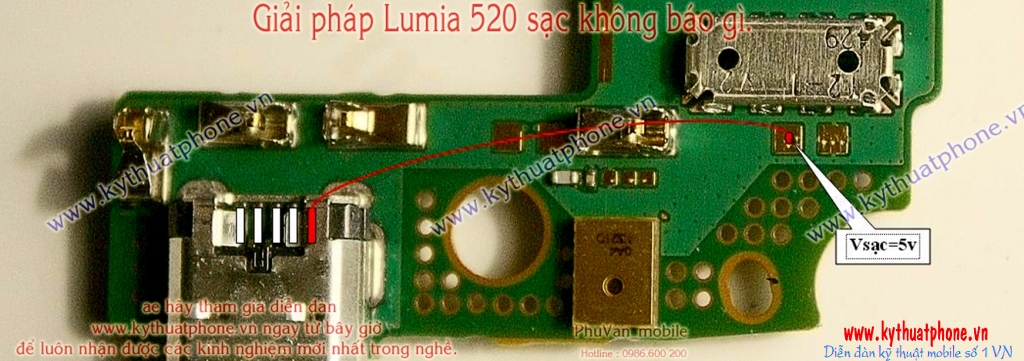

jumper carga N520 !

Lumia 530 RM 1020

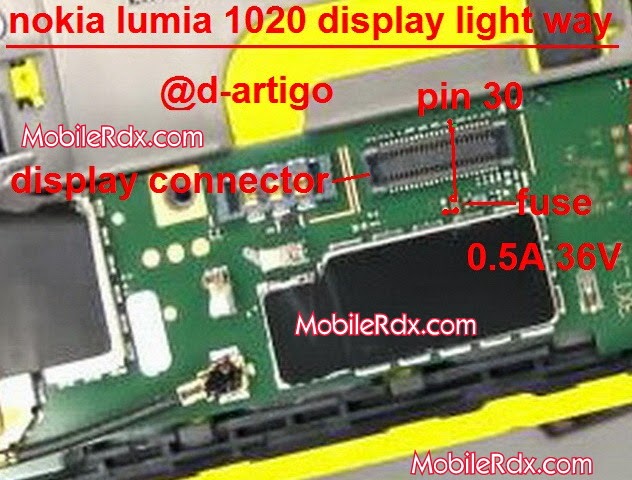

Led LCD





Em 05/05/2012 em 07:24, Reginaldo SanTana™ disse:

Nokia Lumia 900

Localização de problemas solução







Agora, Jéssica Reis disse:



Como faço um Jump no conector de carga, pois as trilhas romperam,me ajude por favor.

Em 07/09/2016 em 22:21, Ivan kern nunes disse:

solução carga lumia 435  RM1070 :







Boa noite amigo!no caso é só remover esse componente eletronico da foto...Alguem pode me ajudar..
