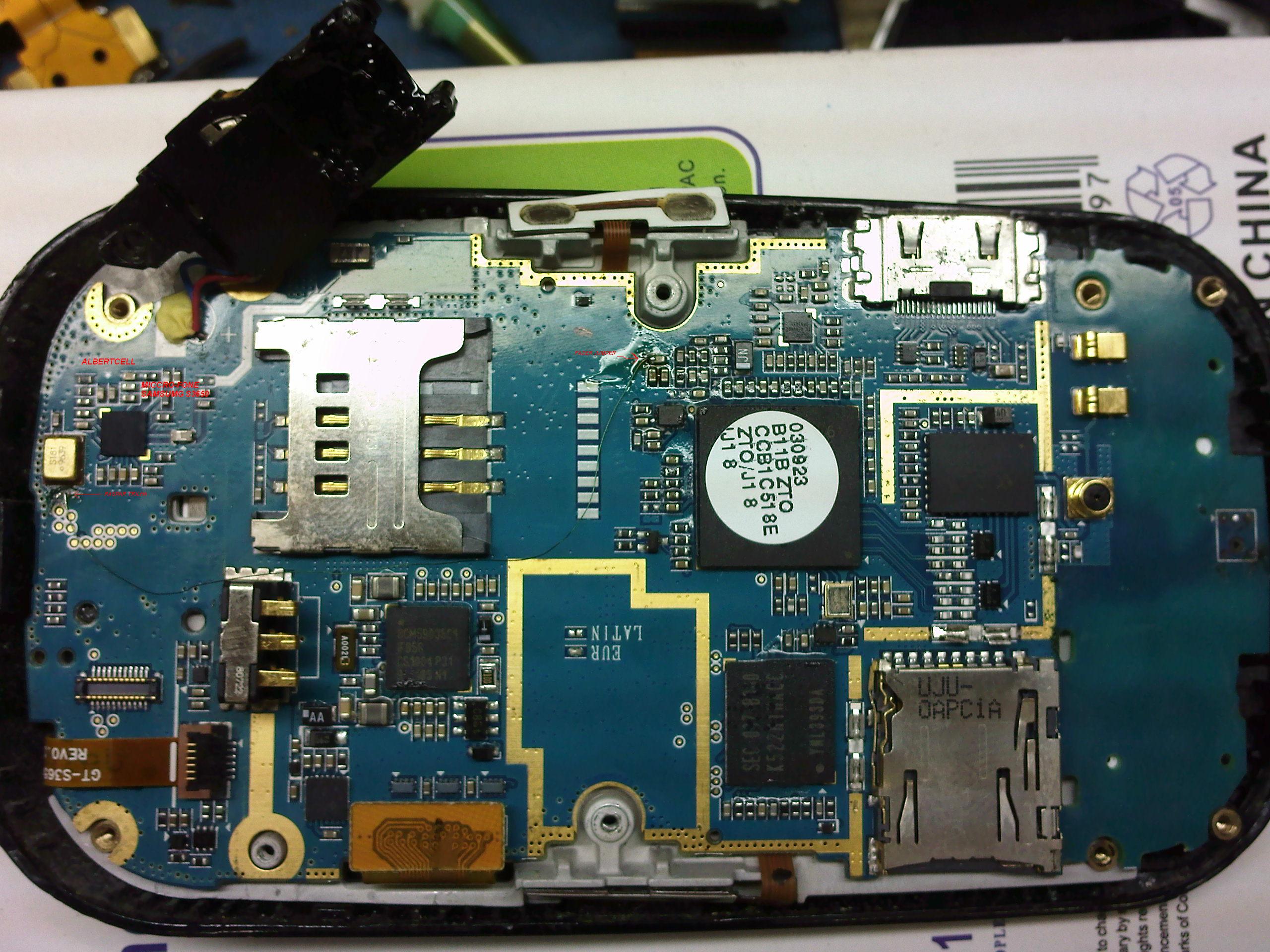

A foto que o colega RBR-RS postou ajudou muito, mas não mostrou exatamente qual dos componentes mostrados é o amplificador de potencia da campaínha. Aproveitei pra melhorar um pouco no intúito de ajudar a toda comunidade do fórum. Lembrando que antes de ir direto ao CI U504, é interessante testar todos os componentes entre ele e a cápsula da campainha, os referidos resistores R402,R403 e mais duas BOBINAS e VARISTORES que se encontram do outro lado da placa.

S3650 CAMPAINHA..rar

Samsung s5230 solução toque samsung 100%.

Samsung M120 Problema PA - Solução Jumper.

Samsung B3210 Microfone modificados funcionamento 100%.

Adapitando micro-fone samsung S3650

Solução do mic C275

Amigo eu recebi esta foto hj espero que ajude

Samsung C6112 Solução Mic 100%

E2210 LCD sem iluminação.

[OCULTAR][/OCULTAR]

[OCULTAR][/OCULTAR]

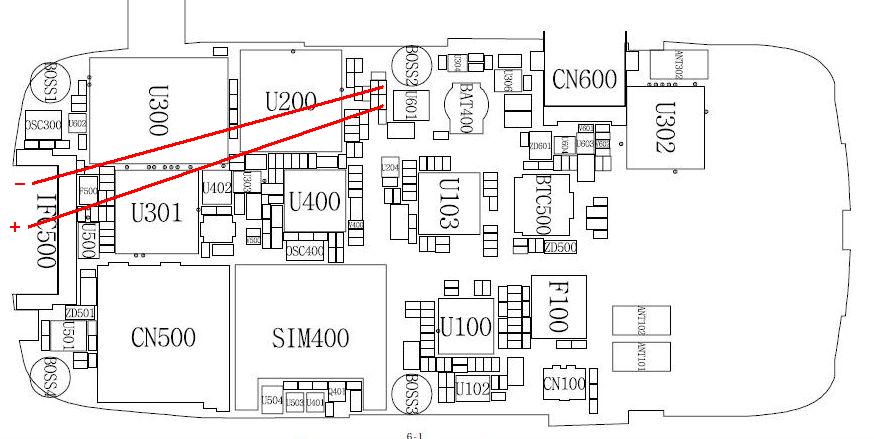

275 jump do micr fone sem capacitor

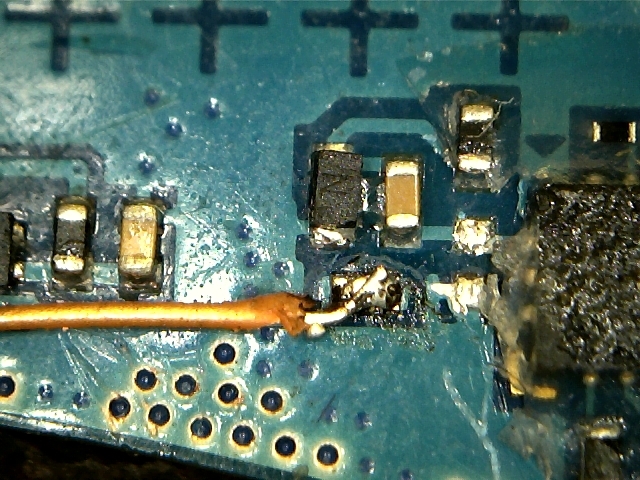

Para um melhor entender sobre o Samsung C275 microfone sem resistor como nosso user mencionou no post acima Alancell2010.

[OCULTAR][/OCULTAR]

Samsung Gt-C3010 sim solução

Samsung E2120 e2120i e2120b cobrança solulation.

Microfone V3 Reparo

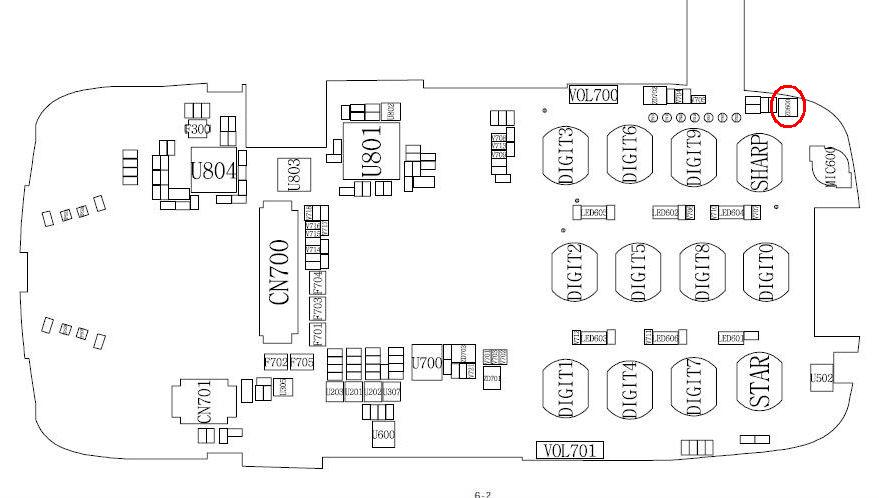

Solução microfone D600



Ressolda ou trocar esse componente:



 Felipe Pessoa

Editado Setembro 10, 2015 10 anos por Cristiano de Moraes

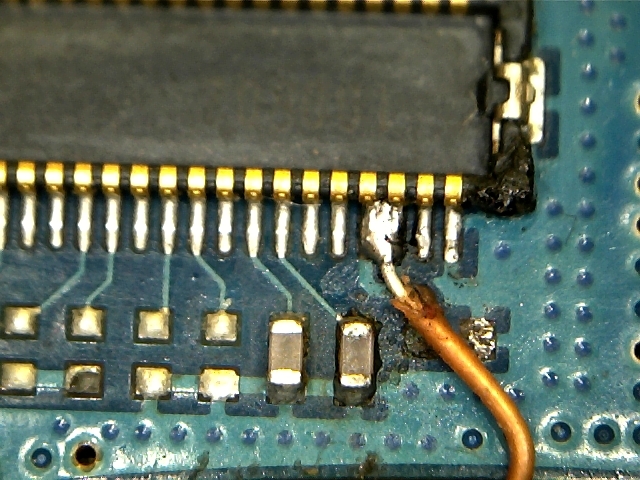

Jamper do microfone D600 quando as trilhas são arrancadas:





By: Felipe Pessoa

Samsung i6220 quando não liga

1° Ressolde ou troque o componente em vemelho

2° Se não obter exito ressolde ou troque os componentes em azul

3° Ressolde ou troque os coponentes em verde

[OCULTAR][/OCULTAR]

by: Felipe Pessoa

Equipe Clan GSM!

Solução Samsung i6220 quando não lê o sim card

1° Ressolde ou troque os componentes circulados em vermelho

2° Ressolde ou troque o componente CD101 circulado em azul

att: Felipe Pessoa

Equipe Clan GSM!

Samsung i6220 solução microfone

1° Ressolde ou troque o componente circulado em vermelho

[OCULTAR][/OCULTAR]

Ressolde ou troque o C.I do microfone

[OCULTAR][/OCULTAR]

Equipe Clan GSM!

Samsung i6220 alto falante

1° Troque os 2 componentes em vermelho

[OCULTAR][/OCULTAR]

2° Ressolde ou troque o componente circulado em azul

[OCULTAR][/OCULTAR]

Samsung i6220 solução radio

Ressolde ou troque os componentes circulados em vermelho

Samsung i6220 solução sem sinal
