Guilherme Alcântara

Sinceramente na minha opinião , acho mais fácil trocar o componente pois assim é possível manter a originalidade da placa. E o diodo é facilmente encontrado em frontais de outros modelos. Esta solução acredito que serviria em casos de trilha rompida.

@cristian-teles Mesmo que o circuito seja responsável pela antena, existem grandes possibilidades do mesmo fazer o aparelho apresentar outros defeitos, é um circuito eletrônico e o mesmo pode apresentar falhas anormais ao ser submetido a líquidos.

Nao da pra enxergar.

Verifica a antena do wifi.

Já resolvi um fazendo flash da rom stock e depois da última versão.

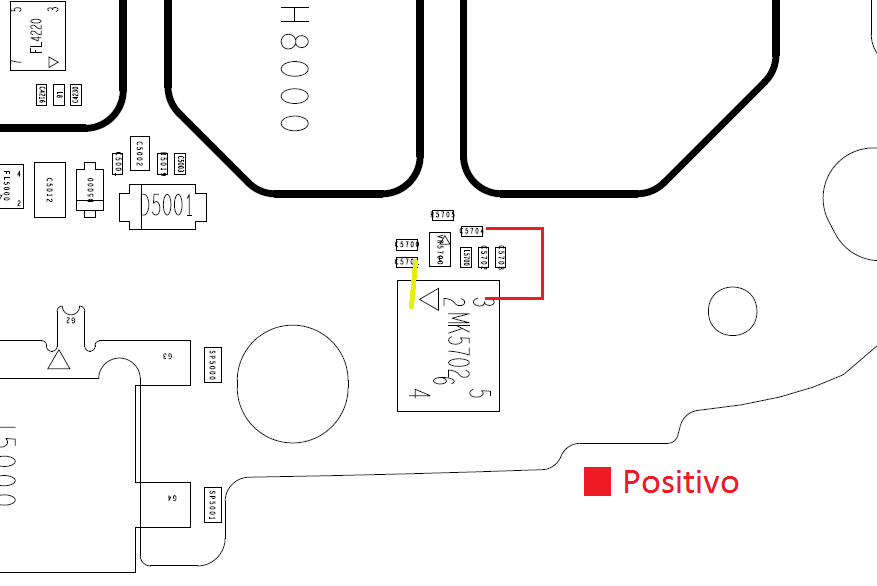

Refiz o desenho do amigo direto no layout, talvez facilite.

Muito bem!

Olá, verifica se o capacitor como indicado na imagem esta em curto. Também veja estes:

Verifiquei os esquemas elétricos do XT1225 e do XT1058, são dois resistores variáveis (potenciômetro), VR500 e VR501. Então só confirmando oque o amigo @Anderson Alves disse, eles são realmente iguais.

Quando criei este tópico eu não havia estudado os esquemas do modelo. Hoje posso afirmar que na maioria dos casos é realmente o power manager como o nosso amigo @Cleyton Moreira disse. Então para que fique de forma organizada as dicas passadas: Fazer os testes na ordem abaixo. 1- Trocar a câmera frontal. 2- Verificar se existem curto nas blindagens. 3- Ressolda do power manager. ( Deve ser feito com cuidado).

Como o nosso amigo Cristiano disse, na maioria dos casos é o conector ou a própria câmera. Só da pra ver no microscópio, pega a pinça e vai empurrando os terminais pra ver se tem algum solto.

Olá, faça a instalação da rom stock (primeira versão). Também teste com uma bateria nova.

Qual o consumo que ele apresenta na fonte?

Ressolde o power manager. Poste resultados.

Poxa, eu tava desenhando kkkk

Já trocou o conector da placa ?

Testou quantas peças, se for paralela as vezes vem o lote inteiro com a falha.

Apelou nos bitcoins kkk

Parabéns.

Só colocar uma fita kapton junto com o flex do display no conector.

Gualber, já respondi outro post seu sobre esse mesmo assunto.

Olá Gualber, Acredito que você ja tenha tentado fazer o básico que seria raspar cada trilha a procura do cobre. Sendo assim , nesse caso não há possibilidades de reparo pois as principais trilhas do oscilador são ligadas diretamente no ci U2000 como mostrado na imagem abaixo.

Troca o conector do display e verifica os filtros.

Já trocou o flex do conector de carga? Também pode ser o ci de carga, ressolda nunca resolve. só trocando mesmo
