Olá, estou com um moto g xt1039 que o cliente alegava problema na bateria, quando troquei a bateria ele funcionou normalmente até então colocar para carregar. Quando conecta o carregador ele desliga imediatamente e não liga mais. Já verifiquei o conector de carga, de bateria e botão power e não está fechando curto. Gostaria de achar uma solução ou se alguém poderia me passar as medições e tensões corretas para eu fazer a medição e achar uma solução. Aguardo resposta. Obrigado!

Lembrando que quando tiro o carregador ele volta a funcionar normalmente.



Bom dia, o conector de carga é original? verifique com o multímetro qual a voltagem no conector de carga e quanto chega no da bateria;

O conector da bateria tem polaridade, pelo seu relato parece estar invertido e por isso quando conecta fecha curto.

50 minutos atrás, Paulo de Deus disse:

Bom dia, o conector de carga é original? verifique com o multímetro qual a voltagem no conector de carga e quanto chega no da bateria;

O conector da bateria tem polaridade, pelo seu relato parece estar invertido e por isso quando conecta fecha curto.

Então, verifiquei que quando colocava o carregador a entrada

fechava curto, retirei o conector e agora esta fechando curto onde se solda os polos do conector de carga direto. Tem algum componente que seja o responsável pelo curto ?

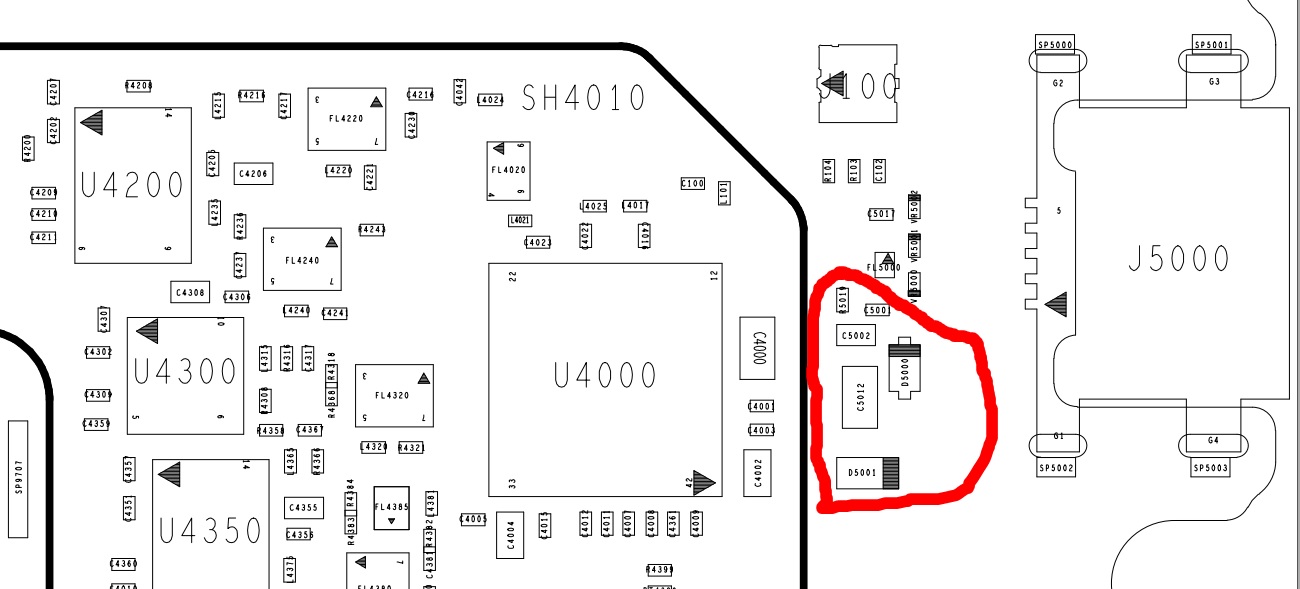

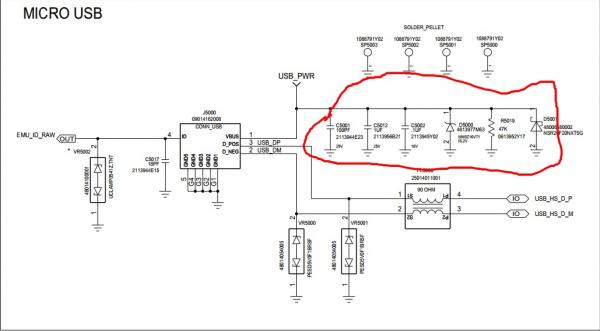

Amigo terá de pegar o esquema elétrico e medir os capacitores, resistor  e o diodo zener na entrada da porta usb. Verifique todos os componentes. Estou enviando um exemplo, tirei como base o xt1033 moto g 1

Limpe essa área da foto ai q vc mandou!

Utilize álcool isopropílico

Ola , tenho um xt1040 na minha bancada que não sobe a carga,marca carregando normal, os 5.02 v estão chegando normalmente pra todos os componentes da linha mas no tp antes da bateria só esta chegando apenas 0.2 v, alguém tem noção do que fazer?

Meu caro vou te da uma solução é  o que faço sempre.

Ponha fita clepton sobre sobre os contatos na placa com o conector dps solde o conector de carga na placa sem q ele dê contato com os polos e efetue um jumper

Isso eh um curto interno na trilha, faça o que mandei e vai bater certão.

Em 02/09/2017 em 12:16, shivaazevedo disse:

Ola , tenho um xt1040 na minha bancada que não sobe a carga,marca carregando normal, os 5.02 v estão chegando normalmente pra todos os componentes da linha mas no tp antes da bateria só esta chegando apenas 0.2 v, alguém tem noção do que fazer?

Se não tiver curto na entrada, há grandes chances de ser  o power manager.

Conseguiu resolver o problema do moto e4 plus? Estou com mesmo problema e n consegui achar solução
