bom dia amigo Não fica tranquilo,q vai funcionar normalmente. bom trabalho -
bom dia amigo perdeu a trilha do conector de carga? a foto esta apontando pra o conector da bateria. se for o marcado na foto,é NC....o aparelho liga sem ele. explique melhor por gentileza para q possamos ajuda-lo. bom trabalho
-
bom dia amigo verifica a power manager bom trabalho
-
bom dia amigo verifica se a Pmic esta funcionando tensões de entrada (Vbat) e tensões iniciais de saída ( 1,8v no botao power/ 1,2v e 0,8v setor lógico)essas tensões não pode faltar qdo conectado a bateria. bom trabalho
-
bom dia amigo verifique alimentação do CI de carga e troque o U4801 ele trabalha como proteção de Vbat. abaixo segue o link do manual de serviço para te ajudar e foto onde esta localizado os componentes relacionados a carga. bom trabalho https://www.clansoft.net/dl/index.php?a=downloads&b=file&id=10322
-
boa tarde amigo segue foto abaixo verifique tbem o filtro F3001 e contatos da antena. bom trabalho
-
bom dia amiga testa um cartão de memória,veja se esta funcionando. bom trabalho
-
-
bom dia amigo somente as trilhas positiva e negativa não vai carregar esse aparelho precisa das linhas ID corretas. manda uma foto do conector de carga para q possamos verificar um possível jumper. bom trabalho
-
bom dia amigo fórum destinados a técnicos da área. leve seu aparelho a um assistência de sua confiança.
-
boa tarde amigo esses capacitores estão em serie na linha,usando o bip ele apita mesmo. são capacitores de acoplamento esses.....linhas de RF faça a medida na escala de ohms,a do bip vai bipar tudo q for próximo a zero. voltando ao seu defeito,verifique no *#*# 4636#*#* se o radio não esta desativado. a carcaça esta ok?os contatos das antenas é ali. bom trabalho
-
boa tarde verifique pino 34,36,41 e 45 do FPC do dock o vibracall q vc esta usando é original? se nao for tem q gravar os dados no icopy para funcionar. o IC responsavel por esse circuito é o U5100 mas acho muito difícil ser ele o problema. dock q esta trocando tbem é original retirado? bom trabalho
-
bom dia amigo pega os contatos de outra placa,cola na posição correta e puxa fio de jumper da trilha. bom trabalho.
-
bom dia verifica o diodo de proteção bom trabalho
-
bom dia amigo verifica a linha Vbat....provável capacitor ou diodo de proteçao em curto. bom trabalho
-
bom dia amigo testou outra tela de outro fornecedor? bom trabalho
-
bom dia amigo troque o tristar e veja se reconhece bom trabalho
-
bom dia amigo reballing na Power manager bom trabalho
-
bom dia amigo esse FET ai é difícil dar pau,muito provável vc tem curto na VCC main. da uma verificada nessa linha. aparelho molhado é complicado,cada caso é um caso. bom trabalho
-

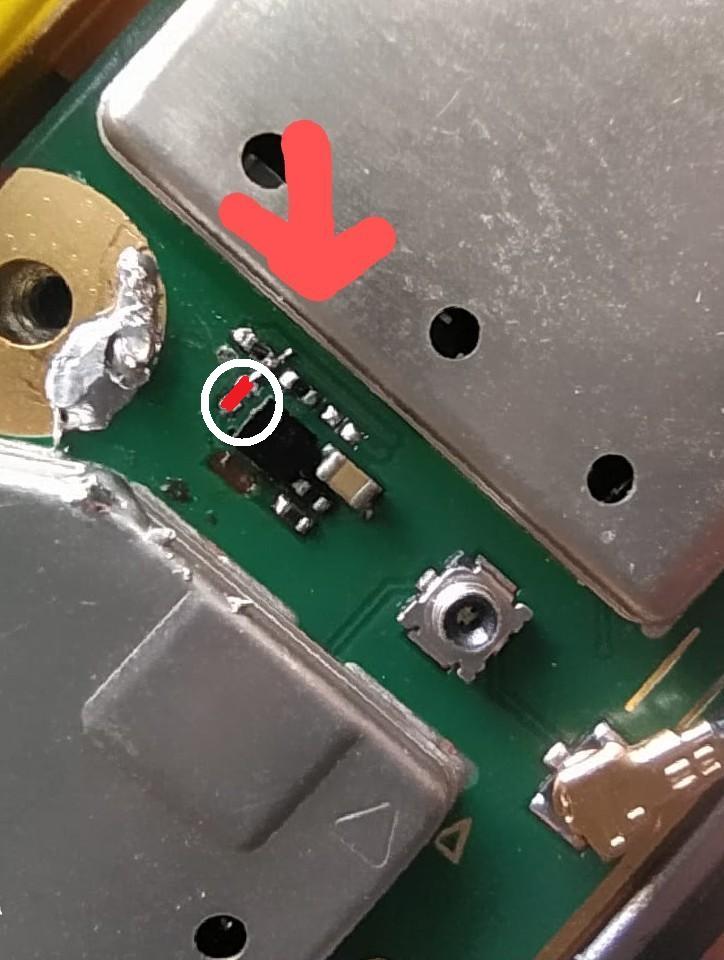

boa tarde o jumper correto esta marcado na foto abaixo. bom trabalho
-
-
bom dia amigo verificou se tem oxidaçao? slot de chip esta ok? verifique RF bom trabalho
-
bom dia amigo fórum destinados a técnicos da área leve seu aparelho em uma assistência de sua confiança
-
bom dia amigo verifique oxidação no setor de RF reballing no P.A verifique os filtros RX e TX baseband conectores de antena bom trabalho
-
Andre Bordonalli respondeu ao post em um tópico de MARCELO DE ALMEIDA SENA em Regras e Avisos do Fórum Clan GSMcoloca na fonte e veja qual consumo apresenta. bom trabalho
