Olá pessoal, estou com um K4 novo ( x230ds ) que liga mas não tem iluminação... quando coloco o aparelho de lado contra a luz consigo ver as imagens no display mas em outra posição a tela fica completamente preta, os leds não estão acendendo. Alguem poderia me dar uma força ?

Editado Junho 3, 2018 7 anos por Cristiano de Moraes
Seja específico no título, relatando resumidamente seu problema.

a tela e nova ? ja testou com outra ? verificou a placa se nao ha oxidaçoes?

ja peguei esse modelo, tive que troca o diodo, manda foto da placa que digo onde pode estar o problema.

Em 28/03/2018 em 12:32, Rafael Vasconcelos disse:

ja peguei esse modelo, tive que troca o diodo, manda foto da placa que digo onde pode estar o problema.

Bom dia amigo, estou com o mesmo problema, tela escura , teria como vc me mostrar onde fica esse diodo?

coloca uma foto da placa que mostro.

Estou com o mesmo problema troquei o diodo e a bobina e o problema ainda continua talvez seja o diodo que não seja o mesmo pois eu não tenho outra para tirar

ola boa noite problema rotineiro no K4 existe duas formas de resolver: uma ressoldando o componente se o mesmo não estiver danificado e somente for uma quebra rompimento de solda Segunda: retirando o componente e fazendo Junpers na placa, já fiz os dois procedimentos e ambos voltaram a funcionar o aparelho  !!! componente fica logo acima do conector da tela tem cor branca com 8 Peds .

Outra observação seria olhar atras do display se nenhum componente esta fechando curto no FLEX da tela !!! Espero ter ajudado a intenção foi boa !!!

Vejam se o segundo pino da bateria ta dando contato na bateria.

Peguei um aqui com pino quebrado e não tinha iluminação.

Feito o jumper e resolvido.

Veja imagem.

Em 28/03/2018 em 12:32, Rafael Vasconcelos disse:

ja peguei esse modelo, tive que troca o diodo, manda foto da placa que digo onde pode estar o problema.



manda a foto pra mim lembrar

Em 05/09/2018 em 15:20, Rafael Vasconcelos disse:

manda a foto pra mim lembrar

estou com mesmo problema "irmão" o aparelho liga mais sem imagem.

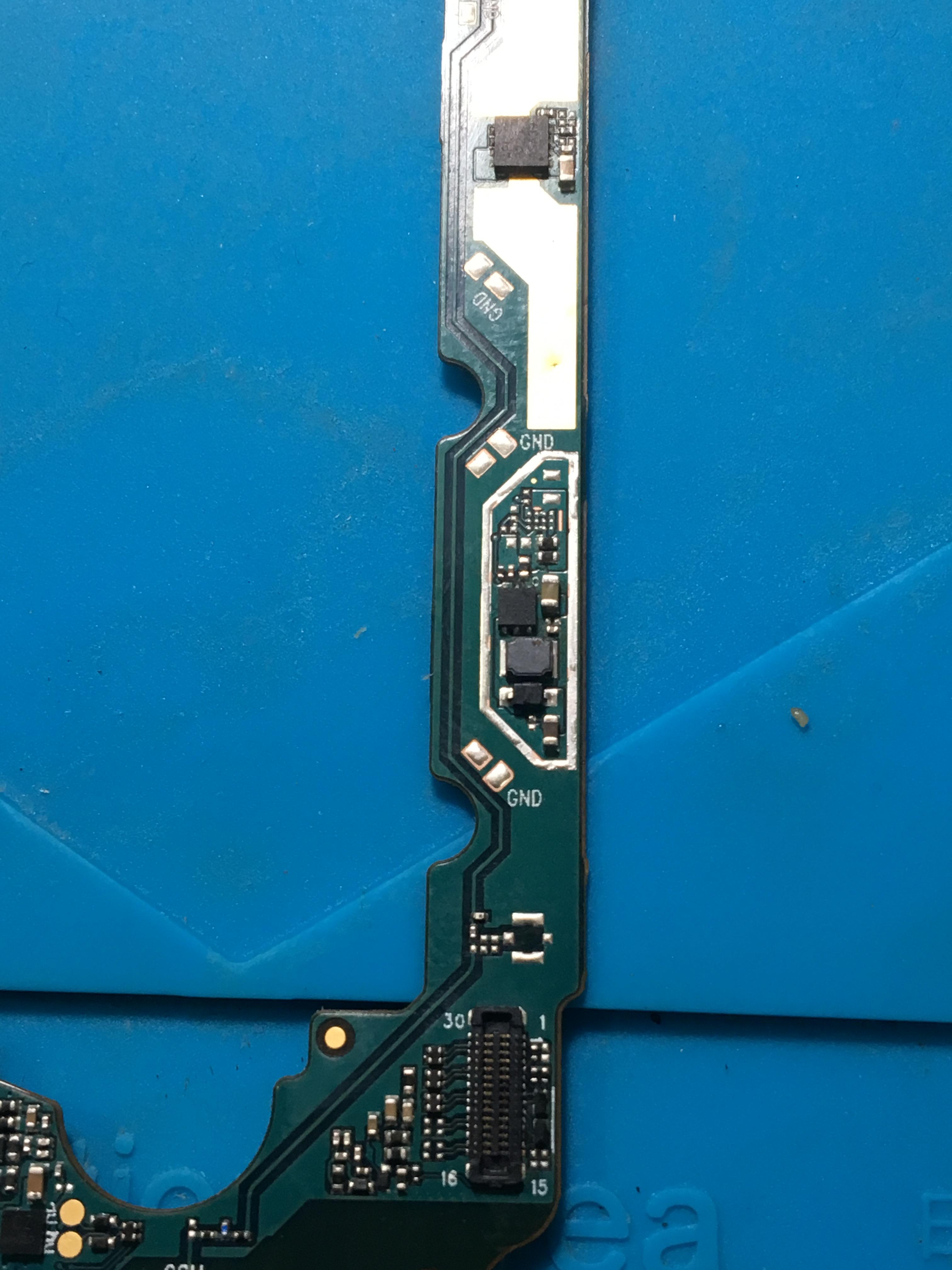

faz tempo que eu fiz, pelo que me lembro é debaxo dessa blindagem que tem a parte de iluminaçao.

Mas qual componente que da beo quando não pega iluminação



Em 03/06/2018 em 01:11, Recieri Batista disse:

ola boa noite problema rotineiro no K4 existe duas formas de resolver: uma ressoldando o componente se o mesmo não estiver danificado e somente for uma quebra rompimento de solda Segunda: retirando o componente e fazendo Junpers na placa, já fiz os dois procedimentos e ambos voltaram a funcionar o aparelho  !!! componente fica logo acima do conector da tela tem cor branca com 8 Peds .

Outra observação seria olhar atras do display se nenhum componente esta fechando curto no FLEX da tela !!! Espero ter ajudado a intenção foi boa !!!



meu filho vc tem certeza que esta placa sua [e de um lg k4 porque eu ja virei a placar de cabeça para baixo e não achei esse componentes



sim porem do k4 antigo se for dos novos e embaixo da blindagem conforme amigo citou acima !!!

boa tarde conseguir resolver um problemas desse trocando o diodo e a bubina .

Em 18/04/2019 em 14:56, italo cell disse:



amigo isso e um filtro de k4 antigo pelo que vi ele que uma solução de brilho k4 2017 e a peça indicada neste e pra quando o lcd esteja branco verifica

Alguem sabe de qual placa podemos retirar o diodo compativel.



Alguem resolveu?
preciso urgente ae alguém souber
a situação do meu é que caiu na agua ele ate liga mas não gera imagem
testei com outra tela fiz jumper no conector e ele seguiu sem gerar imagem
testei o diodo e a bubina ok
alguem?



Em 22/04/2019 em 15:29, vasconcelos123 disse:

boa tarde conseguir resolver um problemas desse trocando o diodo e a bubina .

amigo vc pode me indicar de onde vc tirou esse resistor? vc pode indicar outra placa de onde eu posso tirar?



14 minutos atrás, robson.celular disse:

amigo vc pode me indicar de onde vc tirou esse resistor? vc pode indicar outra placa de onde eu posso tirar?



perdao o diodo



1 hora atrás, robson.celular disse:

perdao o diodo



Irá encontrar em várias placas de sucata, samsung, lg , fique atento apenas que diodos tem polaridade,( catodo, anodo, ou + e - a groso modo) caso coloque em posição contrária não irá funcionar. Espero ter ajudado.

obrigado
