Bom dia colegas, tudo certo? Estou com um G7 na bancada que não liga, ao apertar o power ele consome entre 0.05~0.08, soltando o botão ele zera o consumo. Identifiquei a malha VREG_S7_0P915 em curto, utilizando breu e injetando 0.8V-2A não houve nenhum aquecimento, removi o U1002 onde a malha tem ligação e mesmo assim não removeu o curto.

Olá, vi que essa malha que refere possui diversos capacitores, creio que o curto esteja em um deles, acho que a melhor maneira de encontrar o curto seria isolando a malha e partes e testando com o multímetro em escala de continuidade.





6 horas atrás, Guilherme Alcântara disse:

Olá, vi que essa malha que refere possui diversos capacitores, creio que o curto esteja em um deles, acho que a melhor maneira de encontrar o curto seria isolando a malha e partes e testando com o multímetro em escala de continuidade.

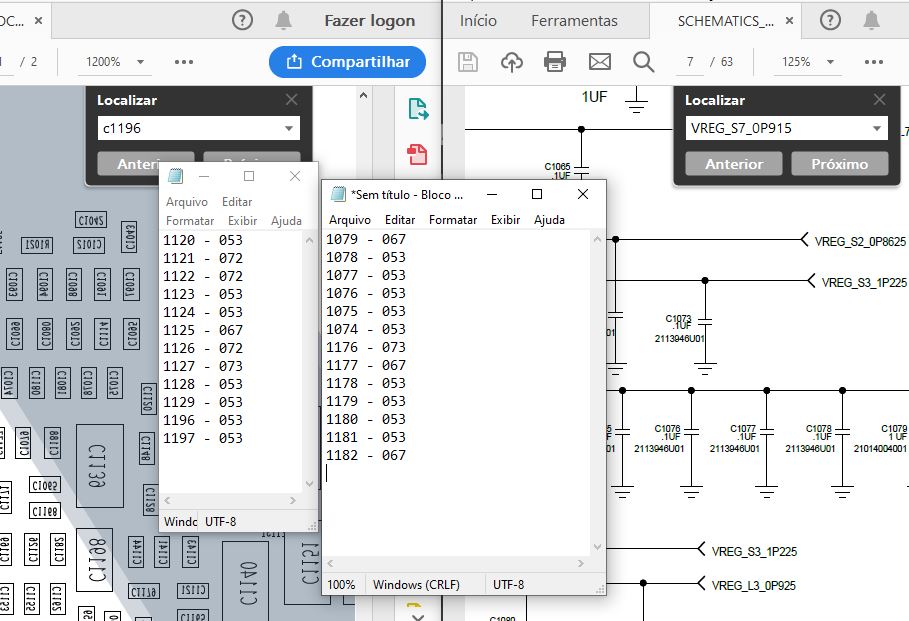

Verifiquei todos os capacitores com o método 4 pontas, usando 1V e 100mA, medição na escala de 20V no multímetro. O menor valor foi 0.53 mas em vários capacitores. Esse tá difícil.

Removi o U1001 e o curto saiu, porém estou sem pasta para fazer o rebaling, chega daqui uns 2 dias, aí faço e posto o resultado.

15 horas atrás, Thiago Goya disse:

Removi o U1001 e o curto saiu, porém estou sem pasta para fazer o rebaling, chega daqui uns 2 dias, aí faço e posto o resultado.



Eu ia dizer exatamente isso kkk, mas que bom que encontrou o problema. aguardamos seu retorno.

Boa sorte.
