Postado

Samsung GT-S5620 Convertion MIC, feitas Filipinas

unidade:

Samsung GT-S5620

problema:

mic (U não ouvir a sua voz)

A Necessidade:

-Mic de chinaphone (novos ou antigos, apenas a 2 Pés SOMENTE)

-5K resistor (que você se importa quantos watts, eu só usei meu resistor de 7210 ... usando TESTER MULTI que você saiba o valor do resistor! Spoonfeeding Ie que quando eu dei a localização da fonte I)

fita dupla face (que mesmo sem isso, eu uso para a qualidade do trabalho)

Screenshot:

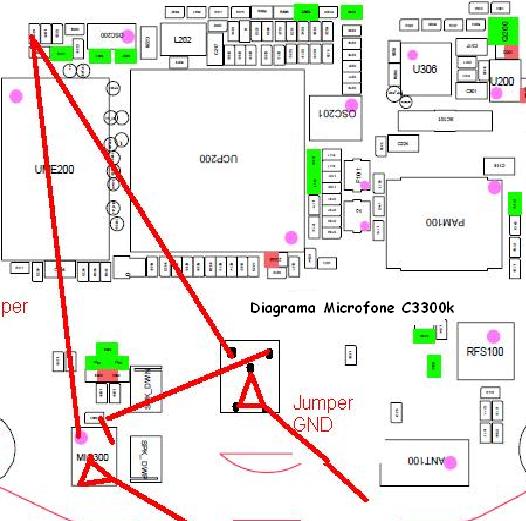

Se você notar também 4 pés de microfone semelhante campeão distinção, c3303k .... eu deixei seu lado está em curto ou conectado

[TABLE="width: 350"]

[TR]

[TD="class: td2"]

[/TD]

[/TR]

[/TABLE]

Posted Image

[TABLE="width: 350"]

[TR]

[TD="class: td1, width: 20"]Posted Image[/TD]

[TD="class: td2"]

[/TD]

[/TR]

[/TABLE]

Posted Image

[TABLE="width: 350"]

[TR]

[TD="class: td1, width: 20"]Posted Image[/TD]

[TD="class: td2"]

[/TD]

[/TR]

[/TABLE]

Posted Image

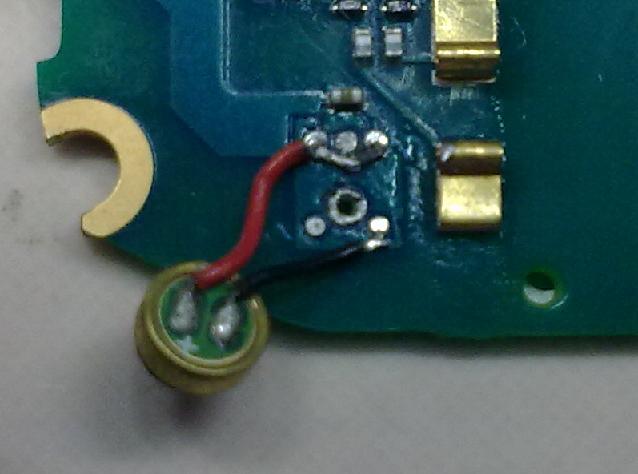

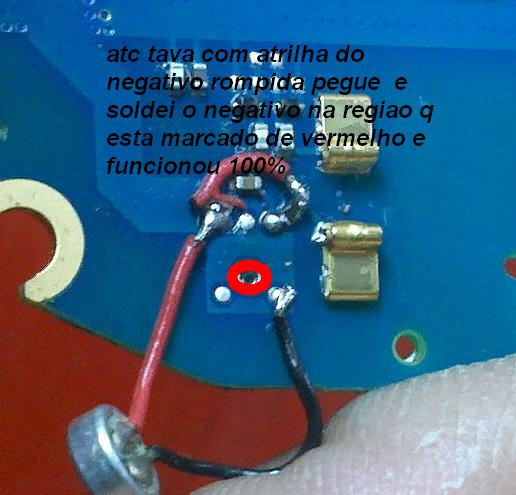

right side po ng flex, e-series connection lang po ang resistor katulad ng nasa screenshot...

ihinang sa leftside ang negative line ng mic at sa upperside ng resistor ihinang ang positive line

[TABLE="width: 350"]

[TR]

[TD="class: td1, width: 20"]Posted Image[/TD]

[TD="class: td2"]

[/TD]

[/TR]

[/TABLE]

Posted Image

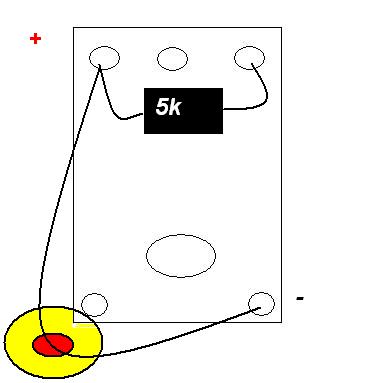

with small diagram

Posted Image

  • Citar
    • 2 semanas depois...
    Postado

    Samsung C3222

    Solução Ringer

    Esta é a solução para Samsung C3222 Ringer ( Buzzer ) problema falha de hardware. Se o dispositivo não soa campainha aqui, não trabalhando, esta solução pode ajudar a corrigir, se já fez alguma calibração do firmware mas o problema ainda existe. Basta ver o preview solução abaixo mostra os componentes que precisa ser verificar e substituir se o disse Ringer (Buzzer) da Samsung C3222 der errado. Dicas para corrigir Samsung C3222 Falha Ringer: 1. Se a campainha função (Buzzer) não funciona, verifique o L313, L314, deve haver um problema. 2. Se a L313, L314 é bom, Confira maneiras campainha. 3. se os caminhos da campainha é ok, Alterar Ringer (Buzzer)

    Maneiras 1.Ringer/Buzzer

    Posted Image

    2.Change L313 e L314

    Posted Image
