Moto E 6 plus xt2025 sem luz no Backlight

Posts Recomendados

pessoal estou com um aparelho em minha bancada que esta sem luz no blackligh

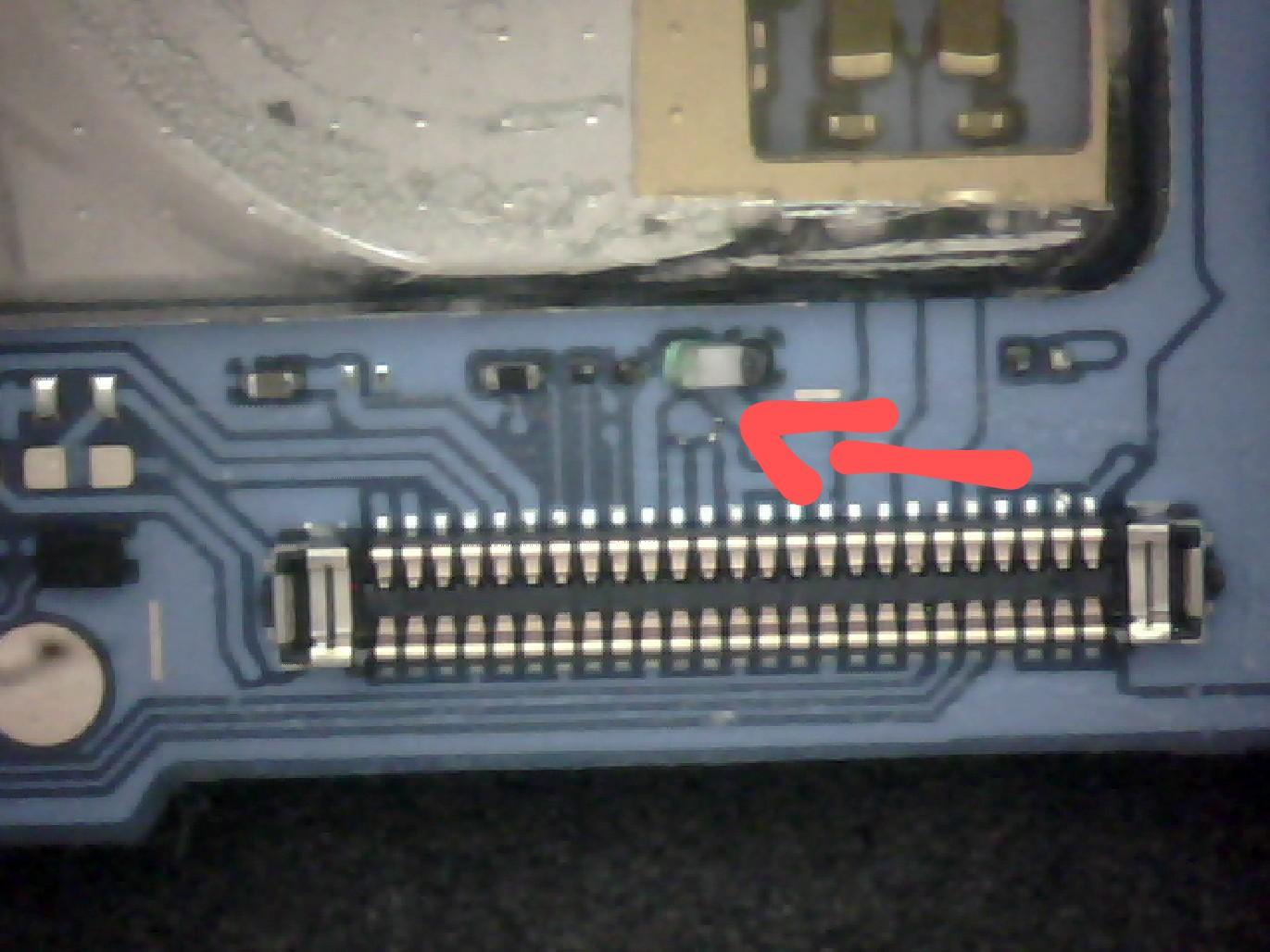

ele estava com um componente oxidado troquei ele por um novo porem menor,esse capacitor oxidado acabou criando una crostra na placa que arancou a ilha de solda,fiz a troca por um menor (o que achei no momento) da mesma numeração,fiz un jumper mesmo assim nao voltou a funcionar o blackligh ,o celular so aparece a imaguem quando e posto contra luz! me ajundem por favor



Compartilhar este post


Link para o post
Compartilhar em outros sites
Postado (editado)

Opa, Esse capacitor oxidado é de 100pF, colocou outro nesse valor?



O jumper pode ser feito assim:








Também verifique o diodo D5000 e  a bobina L5003.



Também verifique o ic U5000 e os componentes ao seu redor.



Manual de serviço:

https://www.clansoft.net/dl/index.php?a=downloads&b=file&id=7811



Poste resultados.

Bom reparo!

Editado por Guilherme Alcântara

Compartilhar este post


Link para o post
Compartilhar em outros sites
9 horas atrás, Guilherme Alcântara disse:

Opa, Esse capacitor oxidado é de 100pF, colocou outro nesse valor?



O jumper pode ser feito assim:








Também verifique o diodo D5000 e  a bobina L5003.



Também verifique o ic U5000 e os componentes ao seu redor.



Manual de serviço:

https://www.clansoft.net/dl/index.php?a=downloads&b=file&id=7811



Poste resultados.

Bom reparo!

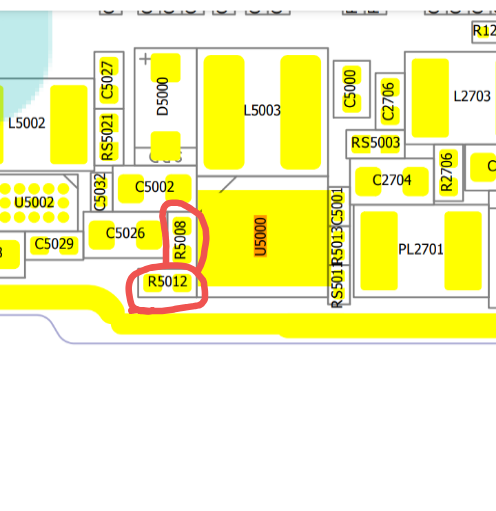

o capacitor eu coloquei um de 100pf porem ele e menorzinho vou ta fazendo esse jumper, o diodo D5000 esta chegando a voltagem de 4v , tem uns resistores procimo ao U5000 que estao bipando dos dois lados  sao o

R5012,R5008




Compartilhar este post


Link para o post
Compartilhar em outros sites
Em 02/04/2020 em 11:41, Guilherme Alcântara disse:

Faz a remoção do ic e veja se tem oxidações em baixo dele.

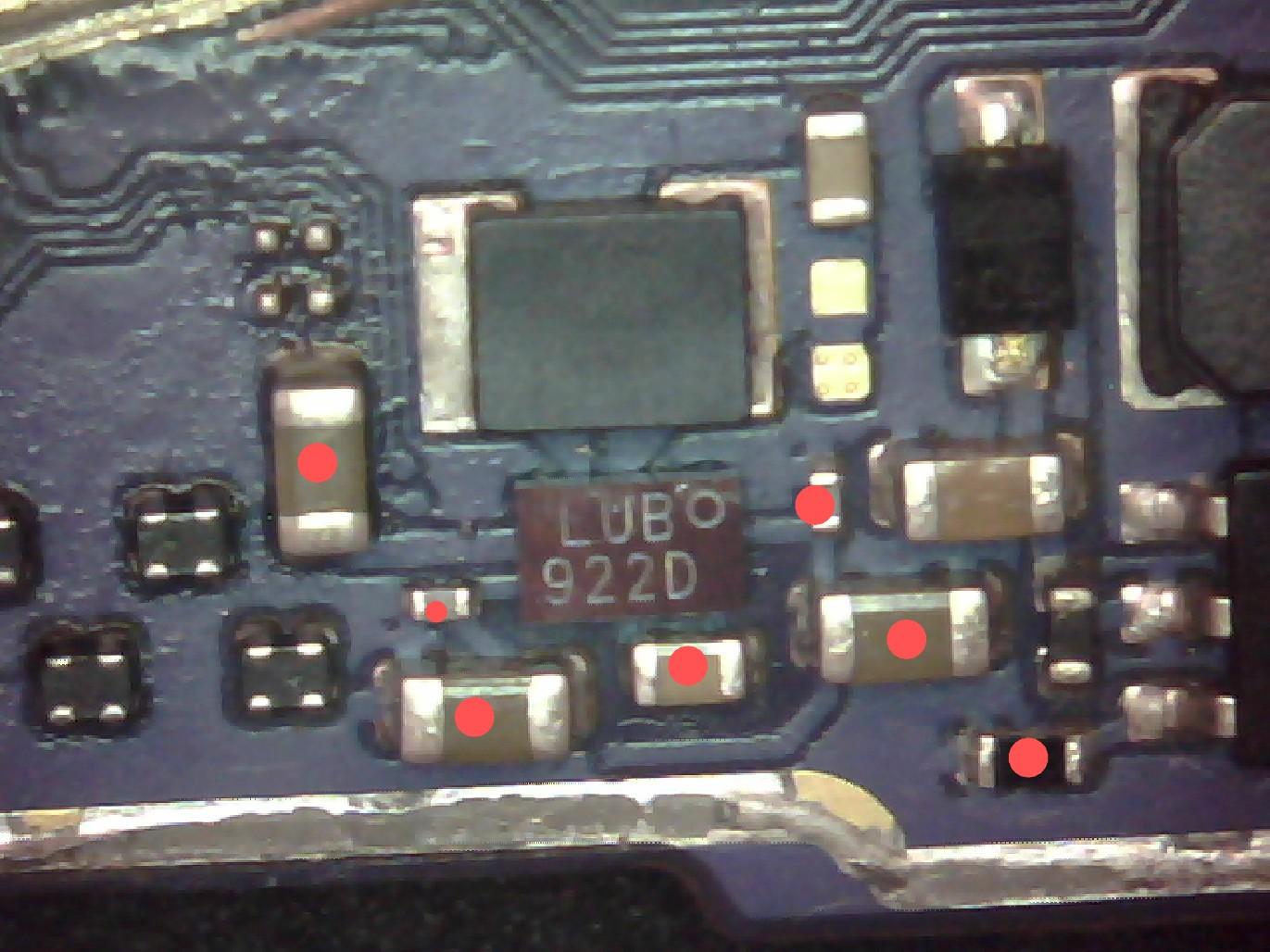

eu fiz a remoção do ci u5000 e nao tinha nem uma oxidação,troquei o diodo D5000 para ver se e ele, e nao era,ja fiz o jumper,eu percebi que tem alguns componentes que nao estao chegando 4v sao o que estao com ponto vermelho, nao tem tenção pasando por eles....voce poderia me ajuda porque tou quebrando a cabeca aqui,ja nao sei o que fazer mais


Compartilhar este post


Link para o post
Compartilhar em outros sites
17 horas atrás, Guilherme Alcântara disse:

Nesse caso pode haver defeito no IC U5002 ou na alimentação dele.



Verifica o valor da tensão de entrada no capacitor C5027.





a tenção ta de 4.17 v no capacitor  C5027

Compartilhar este post


Link para o post
Compartilhar em outros sites
10 horas atrás, Guilherme Alcântara disse:

Então faça a substituição do ic U5002.

onde acho  igual? U5002? em que sucata de aparelho? porque nao tenho a mesma placa para tirar! so tenho de outros aparelhos aqui

Compartilhar este post


Link para o post
Compartilhar em outros sites

Fiz uma pesquisa em vários modelos aqui, porém não encontrei nenhum que tenha o mesmo componente.

Compartilhar este post


Link para o post
Compartilhar em outros sites
49 minutos atrás, Guilherme Alcântara disse:

Fiz uma pesquisa em vários modelos aqui, porém não encontrei nenhum que tenha o mesmo componente.

obrigada amigo,eu vou ver se acho uma sucata dessa placa
