josias.rd.m

Jump no conector de bateria, Asus Zenfone 4 max

Posts Recomendados

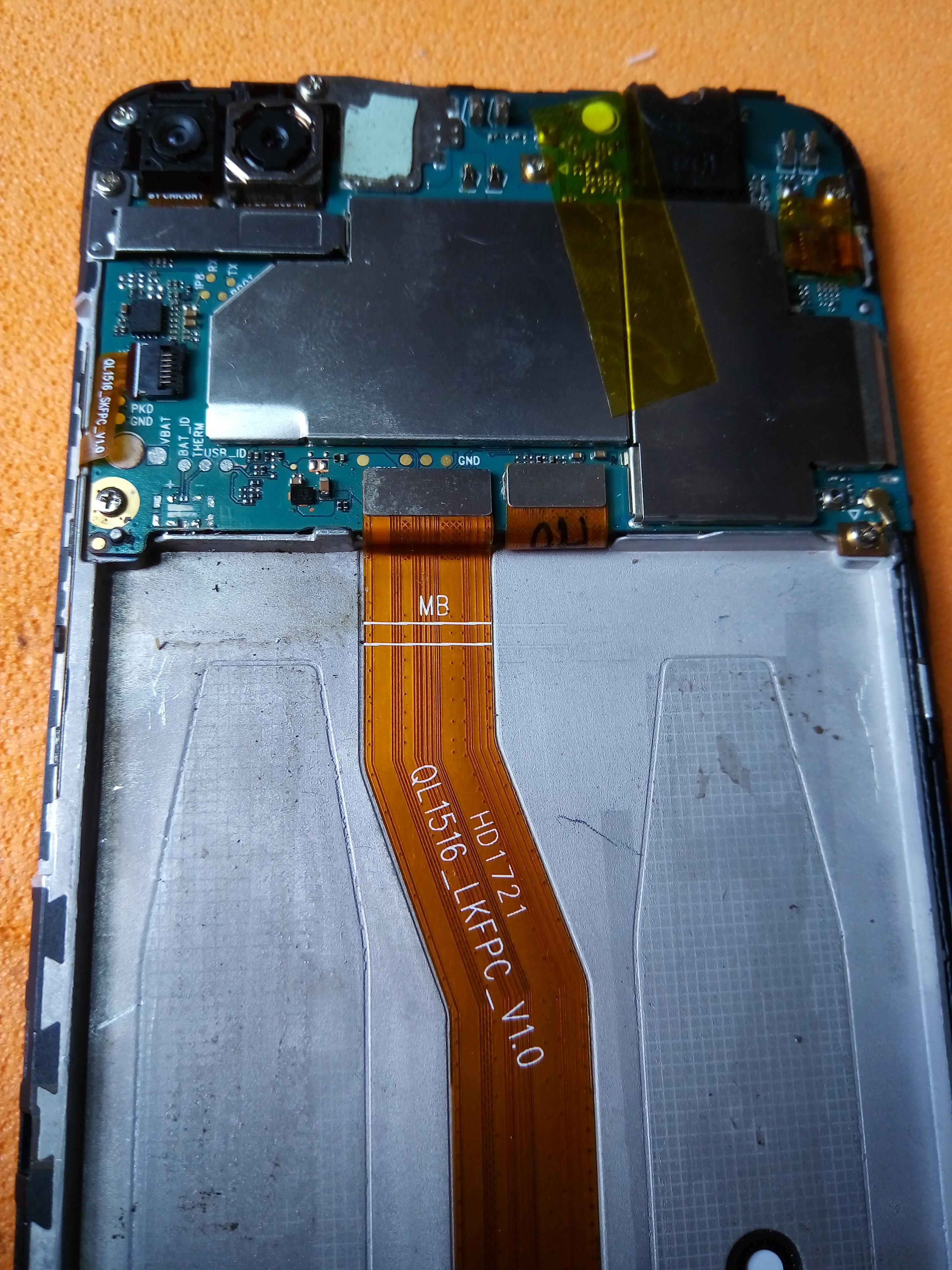

Entrou esse celular com o conector danificado, mesmo soldando um novo o mesmo não funcionou.

Analisando os pontos de solda notei que a trilha esta danificada, fiz um jump direto da bateria para a placa o celular voltou a ligar porem só com o carregador conectado.



Alguém sabe como resolver ou me passar o esquema elétrico por favor, desde já Grato.



Compartilhar este post


Link para o post
Compartilhar em outros sites

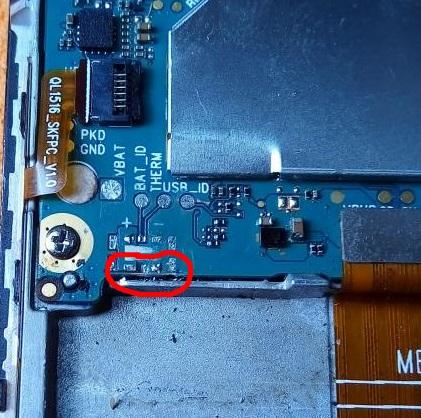

Boa tarde amigo,tem uma ilha rompida abaixo que é do identificador de bateria,faça o jumper conforme imagem e post resultado.




Compartilhar este post


Link para o post
Compartilhar em outros sites
Em 04/01/2020 em 16:25, Ivan kern nunes disse:

Boa tarde amigo,tem uma ilha rompida abaixo que é do identificador de bateria,faça o jumper conforme imagem e post resultado.

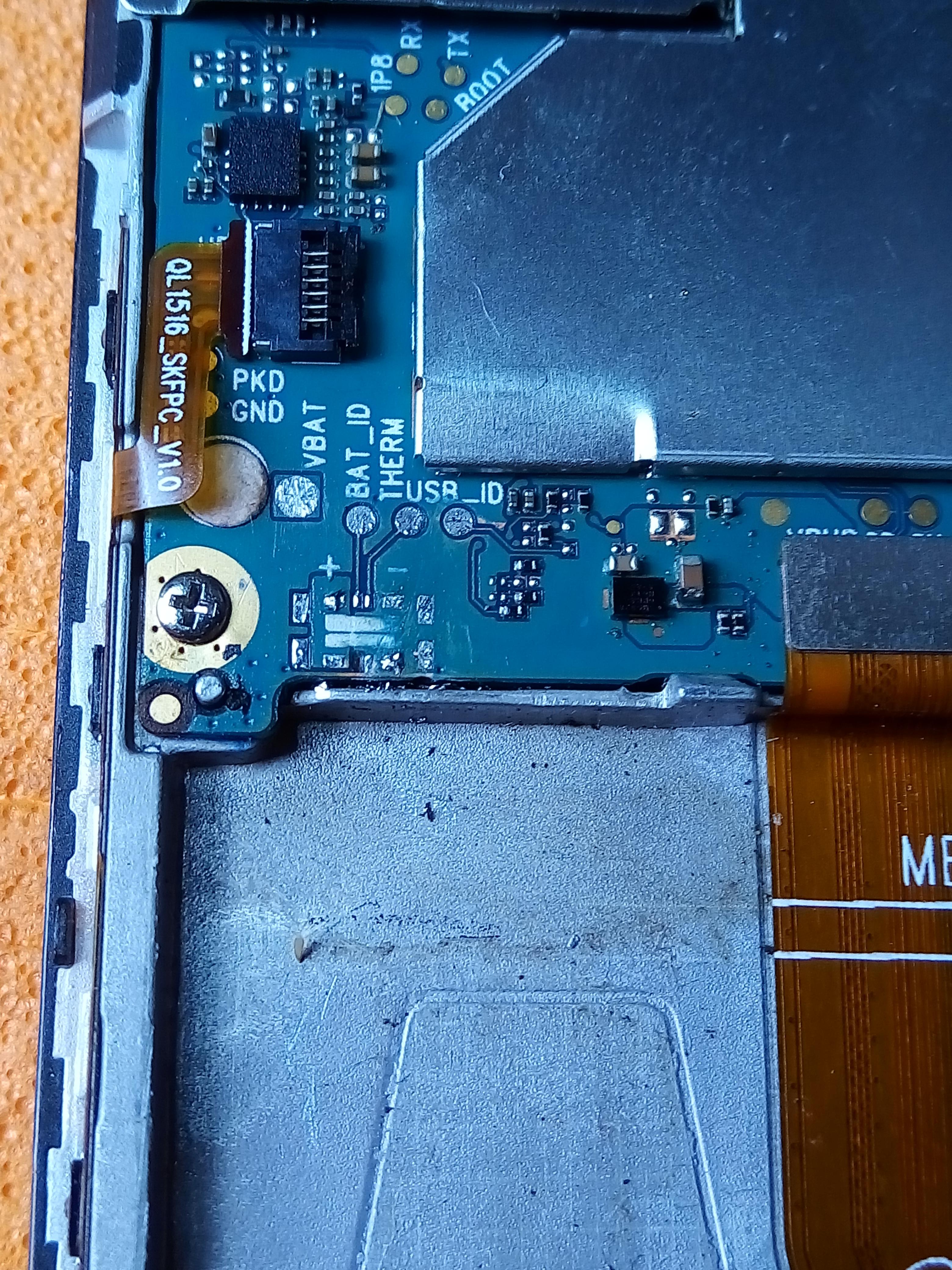

Boa Noite, tentei fazer o jump, porem a parte inferior não possue trilha para soldar. tem algum outro ponto que posso fazer o jump?



Compartilhar este post


Link para o post
Compartilhar em outros sites
12 horas atrás, josias.rd.m disse:

asus zenfone 4 max.jpg

Bom dia amigo,como não tem a ilha,faça a solda do terminal do conector,ai não precisa ter a ilha na pci.

Compartilhar este post


Link para o post
Compartilhar em outros sites
