Já fiz a substituição do conector e mesmo assim não carrega não chega tensão no conector da bateria

Compartilhar este post


Link para o post
Compartilhar em outros sites

teste o pino positivo do conector de carga para ver se tem curto na linha

Compartilhar este post


Link para o post
Compartilhar em outros sites

algum recistor ou bobina esta aberta na linha tente identificar ela

Compartilhar este post


Link para o post
Compartilhar em outros sites
2 horas atrás, Marcelo.Silva. disse:

teste o pino positivo do conector de carga para ver se tem curto na linha

Testei mim parece que realmente está em curto oque fazer?



Compartilhar este post


Link para o post
Compartilhar em outros sites

capacitor bipando dos dois lados? verifique se nao é uma linha de baxa resistencia antes (abaixo de 1 volt) se nao for invete tensao na linha para ver qual componente aquece

Compartilhar este post


Link para o post
Compartilhar em outros sites
Em 04/01/2020 em 15:39, Marcelo.Silva. disse:

capacitor bipando dos dois lados? verifique se nao é uma linha de baxa resistencia antes (abaixo de 1 volt) se nao for invete tensao na linha para ver qual componente aquece

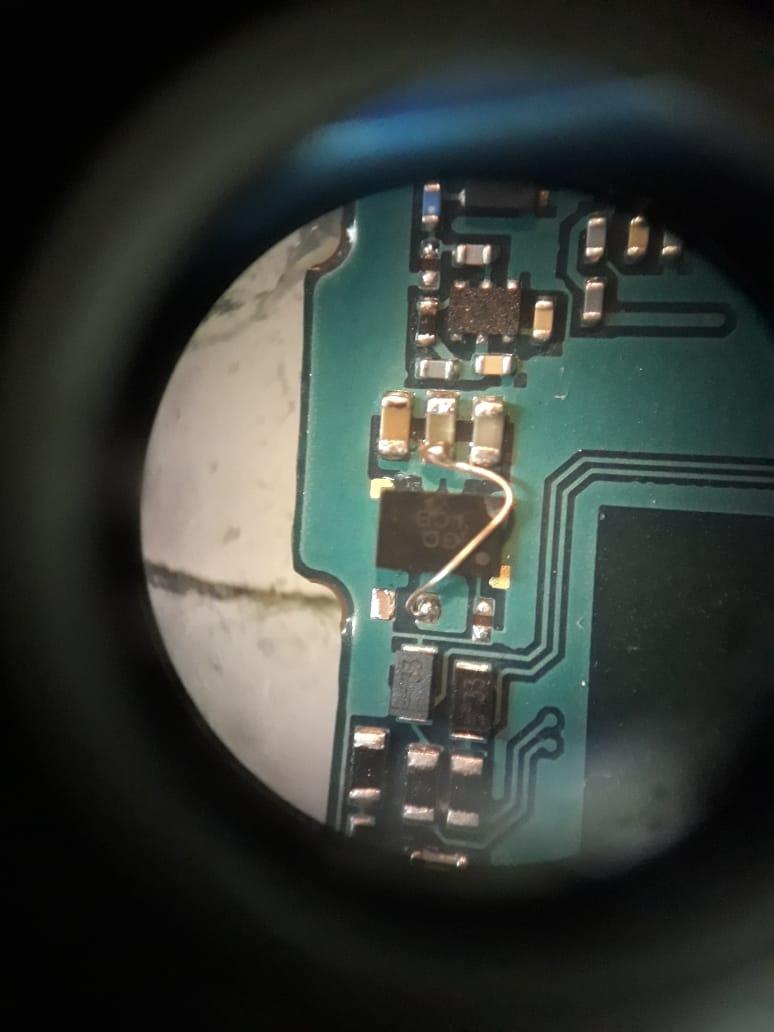

Achei o defeito. Está no Ci que fica acima do conector. Só não achei em nenhuma outra placa algum parecido, alguém pode dar uma luz?


Compartilhar este post


Link para o post
Compartilhar em outros sites
