Bom dia, Turttle IC no flex do botão home está danificado. Ele é chamado de U10 na grande maioria dos vendedores de IC.

Bom dia, Conector FPC está em bom estado? Apresenta oxidação ou alguma trilha rompida?

Bom dia, É alto o consumo se tratando de um iPhone 5S. No geral, o pico máximo é de 50mAh. No aparelho em questão, o pico mínimo é 50mAh. Tem em sua bancada câmera térmica? Ela seria muito útil para identificar se há aquecimento em algum componente da PCI. Em alguns casos que tive, além do tristar, componentes do setor de RF apresentavam aquecimento. Foram trocados e problema de consumo de bateria foi resolvido.

Bom dia, Esse CI pode ser trocado, desde que seja feito a leitura dos dados previamente e gravado no novo chip. JCPRO tem um adaptador que faz essa leitura e gravação. Porém, como o que tem em mãos está danificado, eu desconheço outra forma de fazer a troca deste componente.

Boa noite Tiago, Você pode testar usando o modo diodo do multímetro do flex do botão home, a fim de ver se tem algum capacitor em curto. Porém, pelo que descreveu, me parece que o U10 está danificado. É o CI que fica no flex do botão home. Se não achar nenhum curto, terá que fazer a troca dele.

O consumo para porque o consumo encontra outra fonte de alimentação. Retire as blindagens da placa e verifique com o microscópio a fim de ver se tem algum capacitor danificado ou se há marcas de oxidação. Pode ser que seja o U2 danificado. No iPhone 5g é bem difícil fazer a troca desse componente, mais com bastante cautela dá pra fazer

Cliente deu detalhes de como esse problema começou? Testou qual tensão chega ao conector de bateria ao conectar o carregador?

Olá, Tem marcas de ter sido molhado esse aparelho?

Ola, Provavelmente o conector FPC na placa esta danificado ou algum componente próximo à ele foi arrancado.

Olá Willian, Dificilmente erro 4013 nos iPhone 6s, 7 será NAND com problema. Geralmente está relacionado à problemas com a baseband. Com a nova atualização do IOS, geralmente este erro não é mais apresentado, e o telefone conclui a atualização mesmo com problemas na baseband. Pode ser PMU_RF, BB_CPU ou outro componente relacionado ao setor de RF. Erro na NAND geralmente dará erro 9 nestes modelos, e poderá solucioná-los com a JC-Pro1000s, IPBox (versão nova, com suporte para PCI-E) ou outra ferramenta que faça leitura e gravação dos novos modelos PCIE usadas nos iPhones 6s e 7.

Olá, Problema com baseband. Se for versão Qualcomm pode não ter solução. Se não houver curto na alimentação da baseband, faça a troca do PMU_RF

Olá, Chip U10 no flex do touch ID está danificado. Fazendo a troca desse IC resolve esse problema. Como sugestão, use baixa temperatura na estação de retrabalho e se possível, com pré-heater a fim de evitar danificar o flex.

Boa noite, O CI de carga é o Tigris. Ele foi trocado? Na grande maioria dos casos, o problema é no tristar, famoso U2, que é um CI de comunicação. Trocamos e problema resolvido. Porém, o CI de Carga é o Tigris. Nele que se gera a a linha PP_BATT_VCC

Boa noite, O teste ideal é digitar *#06# no momento em que ele está sem serviço. Como se trata de um defeito muito comum nos iPhone 6 e 6 Plus, eu apostaria na baseband. Se tiver prática em solda BGA, retire o chip da baseband e faça o reballing. Apenas o reflow não é o suficiente, pois poucos dias ou semanas depois o problema volta a aparecer.

Bom dia, Você trocou a NAND do aparelho ou está usando a original dele?

Bom dia, Verifique atras do conector da bateria, provavelmente terá alguns componentes arrancados. Solde-os novamente e resolve esse problema.

Bom dia, Muito provavelmente é baseband com problema. Faça a ressolda do PMU da baseband

Boa noite, Já testou trocar a bateria do aparelho?

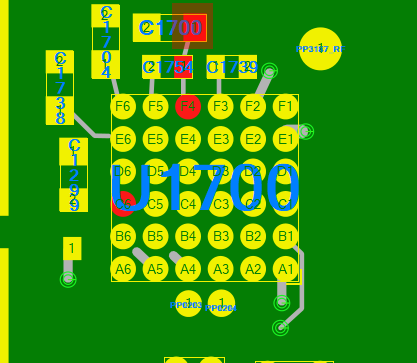

Boa noite, Caso esteja com o aparelho ainda aguardando, segue uma possível solução. CI U2 quando danifica, tem que ser trocado. Ressolda não resolverá o problema. Ele é completamente resinado por cima e é pequeno, isso faz com que seja difícil danificar a solda BGA. Com o auxilio do esquema elétrico ou de uma outra placa você consegue recolocar os componentes arrancados. Segue as trilhas

Solução para este problema neste link

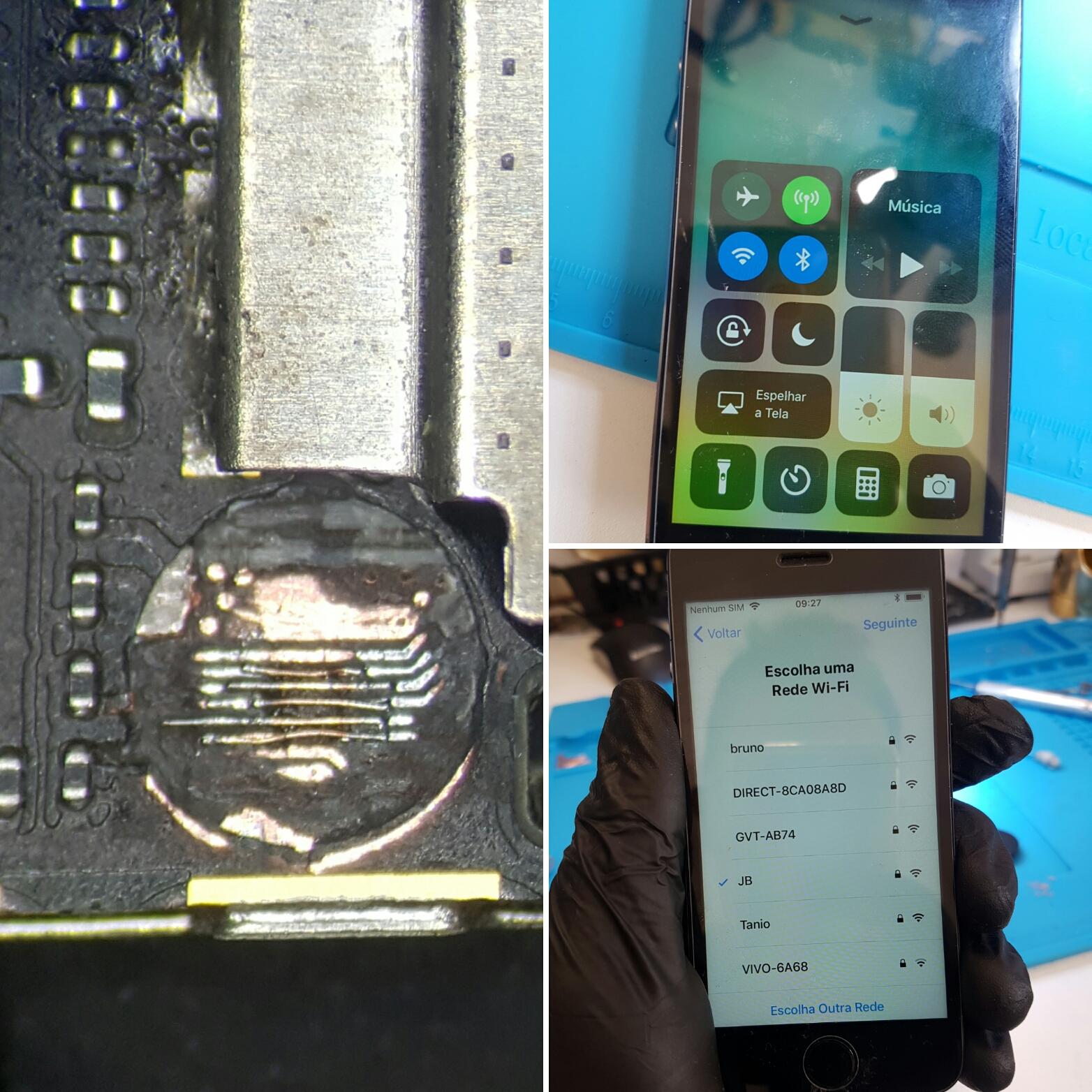

Reconstruir as trilhas abaixo do parafuso BS2. (Parafuso da blindagem da tela localizado na parte inferior do lado esquerdo.

Já resolvi esse erro soldando um simples capacitor que estava fora do lugar. No meu caso, foi danificado por um outro técnico na desmontagem. Só peço que retorne com o resultado a fim de ajudar futuros membros que talvez tenham um problema semelhante.

Boa noite, Antes de partir para a memória NAND, verifique se há componentes arrancados ou danificados. Como fez a ressolda, do outro lado da placa, próximo ao conector FPC pode ter arrancado ou movido algum componente. Verifique com o auxilio de um microscópio.

Olá, Com o reparo via NaviPlus o número de séria foi alterado? Se sim, refaça o reparo e se certifique de gravar o SN original do aparelho. Se o número de séria continua o original, instale o IOS 10.3.3 via iTunes ou 3uTools e poste resultado.

Boa tarde, Como o problema começou? Aparelho estava carregando na hora? Muito provavelmente seja problema no chip U2. Troque e verifique
