Danilo T Silva

J7 Prime (G610) Sem áudio

10 posts neste tópico

Bom dia pessoal, estou com um j7 prime aqui que molhou e parou por completo o áudio da placa, já fiz uma limpeza completa, ressoldei a placa, e atualizei o software e nada e funcionar. Não consegui encontrar o esquema elétrico da placa, se alguém puder disponibilizar o esquema ou me passar alguma dica eu agradeço. Desde

já muito obrigado.

Compartilhar este post


Link para o post
Compartilhar em outros sites
14 minutos atrás, Danilo T Silva disse:

Bom dia pessoal, estou com um j7 prime aqui que molhou e parou por completo o áudio da placa, já fiz uma limpeza completa, ressoldei a placa, e atualizei o software e nada e funcionar. Não consegui encontrar o esquema elétrico da placa, se alguém puder disponibilizar o esquema ou me passar alguma dica eu agradeço. Desde

já muito obrigado.

Amigo  veja se nao possui possíveis oxidação ainda veja  substitua o microfone também se for possível



VEJA O LINK

Esquema Elétrico Samsung SM-G610F Galaxy J7 Prime - Manual de Serviço

Compartilhar este post


Link para o post
Compartilhar em outros sites

Boa tarde . estou com um e610 na bancada e acontece o seguinte : funciona o alto falante e microfone normal .. dps de um tempo de ligacao ele some os 2. aparelho fica mudo . reinicia e ele volta funcionar novamente...

nao ha nenhuma oxiadacão ja fiz limpeza troquei mic, firmware e nada



alguma dica

Compartilhar este post


Link para o post
Compartilhar em outros sites

também estou com mesmo problema, nao consigo achar os componentes responsáveis alguém tem alguma dica de onde procurar por solução desse defeito?

Compartilhar este post


Link para o post
Compartilhar em outros sites

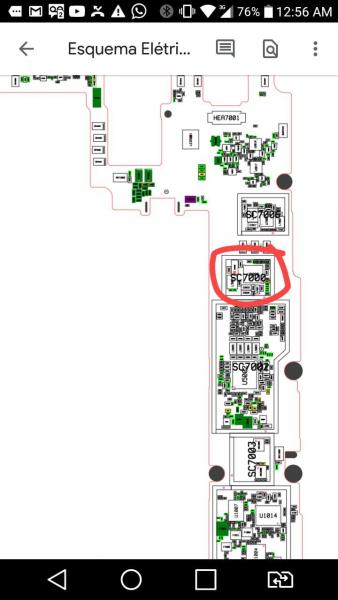

segundo o esquema eletrico é esse ci circulado

cuidado ao tira a blindagem o dar calor dmais pois processsador e memoria é do outro lado, tire a blindagem e de uma resolda nesse ci pra ver.

Conteúdo protegido!

    Você precisa efetuar um cadastro para visualizar links, imagens e muitas áreas do fórum.

Compartilhar este post


Link para o post
Compartilhar em outros sites
Em 18/09/2018 em 12:31, guilima44 disse:

Boa tarde . estou com um e610 na bancada e acontece o seguinte : funciona o alto falante e microfone normal .. dps de um tempo de ligacao ele some os 2. aparelho fica mudo . reinicia e ele volta funcionar novamente...

nao ha nenhuma oxiadacão ja fiz limpeza troquei mic, firmware e nada



alguma dica

Amigo bom dia . N meu caso  resolve trocando aquele flex  q tem o conector d fone de ouvido fucionou 100% blz

Compartilhar este post


Link para o post
Compartilhar em outros sites

Boa noite amigos . No meu caso esse erro,falha .de oricular i microfone . Eu resolve  trocando o conector de fone de ouvido . Fucionou 100% blz

Compartilhar este post


Link para o post
Compartilhar em outros sites
