bom dia

verifique se U2001 esta alimentado

esta tensão aparece após power on (tensão secundaria)

se não tiver essa tensão onde marquei na foto,verifique PMIC tensões de entrada e saída dela.

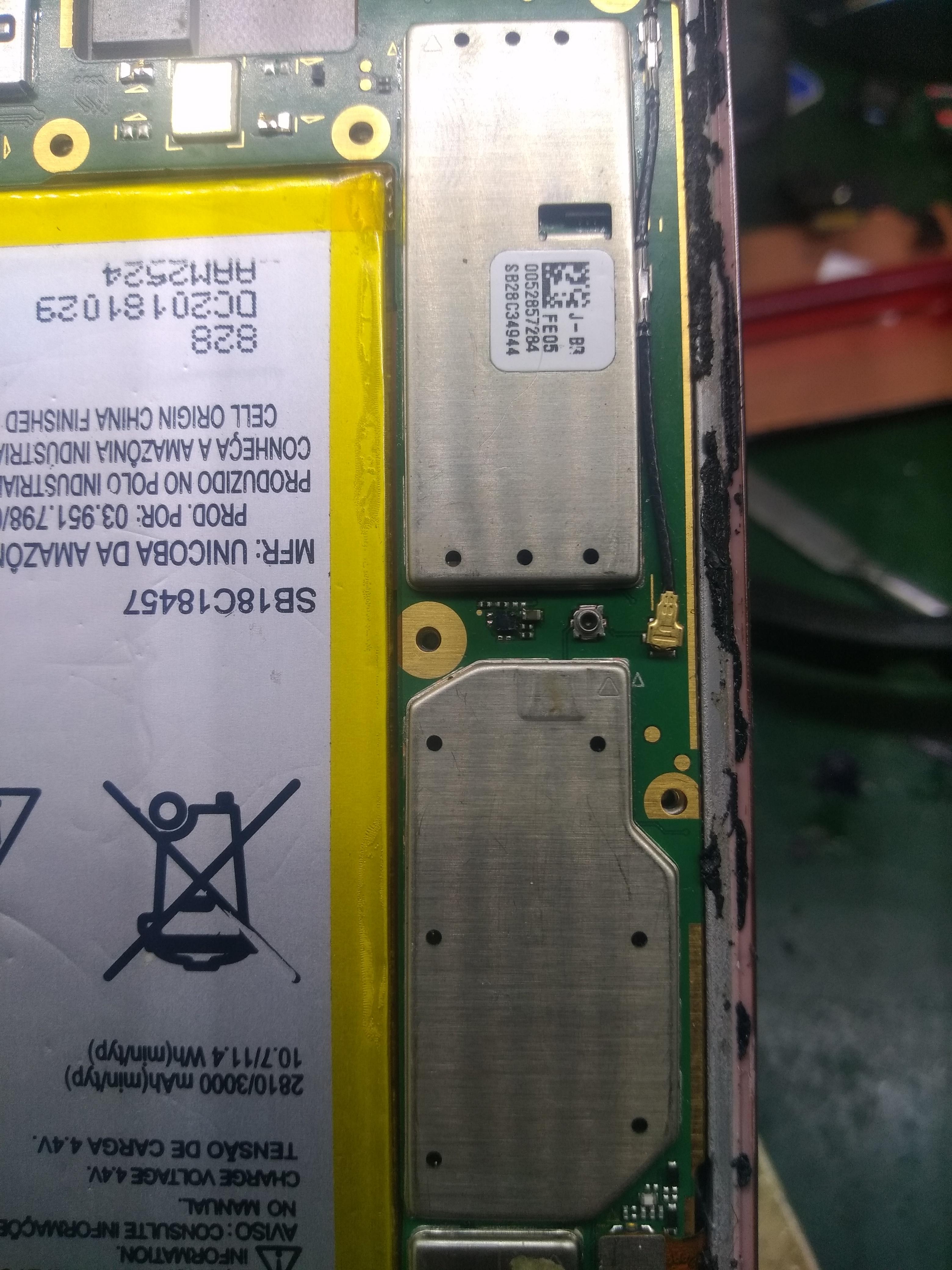

veja a foto abaixo se te ajuda

bom trabalho

OBS: esse CI U2001 funciona basicamente como tristar nos aparelhos apple,funciona como uma porta de comunicação entre o conector tipo C e o circuito de carga.

moto g6 1.png

Link para o post
Compartilhar em outros sites

Provavelmente o defeito pode estar no Ic U2001, como o @Andre Bordonalli disse.



Esse ic tem a função de identificar o tipo de dispositivo que está sendo conectado ao USB C, por exemplo, adaptadores de áudio/carregador.

Ele também identifica o lado em que o cabo está sendo conectado.



Com esse IC U2001, o caminho do circuito ficará mais ou menos assim:



USB C -> U2001(controlador) -> OVP(circuitos de proteção contra sobretensão) -> PM8953 U1201(gerenciador de carga)  -> Bateria.



Ou seja, se o ic U2001 estiver com falha, ele enviará valores de identificação "CCs" (sinalização de protocolo de entrega de energia) errados, e isso influenciará na tensão fornecida.



Sendo assim, recomendo que realize a troca do Ic U2001 e poste resultados.



Manual de serviço:

https://www.clansoft.net/dl/index.php?a=downloads&b=file&id=10118



Boa sorte.
