Posts Recomendados

Estou com um que não chega tensão na bateria, saberia me ajudar> foi analisado e chega ate um c.i , mais porem nao tenho placa espelho para fazer troca do c.i, ja foi feito uma resoldafgem e nada .



Compartilhar este post


Link para o post
Compartilhar em outros sites
Em 18/01/2019 em 08:38, kabulozzo disse:

O atc chegou aqui na assistência e nao carregava. Cliente tinha levado em outra assistencia porem disseram q nao achavam o conector deste modelo. Adaptei um conector porem o msm  nao carregava . Passava apenas 0.5v nos polos  do conector. Troquei por outros dois conectores e continuou do mesmo modo. Removi este componente e o aparelho voltou a carregar normalmente. Fiz testes e aparelho esta funcionando 100%. Nao sei dizer sua classificação específica pois nao tenho schematic do aparelho.


Vc encontrou a onde essa peça





Compartilhar este post


Link para o post
Compartilhar em outros sites
1 minuto atrás, Gleybertgomes disse:

Vlw ajudou muito







Compartilhar este post


Link para o post
Compartilhar em outros sites
Em 18/01/2019 em 09:38, kabulozzo disse:

O atc chegou aqui na assistência e nao carregava. Cliente tinha levado em outra assistencia porem disseram q nao achavam o conector deste modelo. Adaptei um conector porem o msm  nao carregava . Passava apenas 0.5v nos polos  do conector. Troquei por outros dois conectores e continuou do mesmo modo. Removi este componente e o aparelho voltou a carregar normalmente. Fiz testes e aparelho esta funcionando 100%. Nao sei dizer sua classificação específica pois nao tenho schematic do aparelho.




Compartilhar este post


Link para o post
Compartilhar em outros sites
Em 06/09/2019 em 14:49, keninribeiro1234a disse:



o componente citado vc retirou de qual outro modelo

Compartilhar este post


Link para o post
Compartilhar em outros sites
Em 18/01/2019 em 09:38, kabulozzo disse:

protegido

Não consigo ver o componente que vc troco.

Compartilhar este post


Link para o post
Compartilhar em outros sites

ola pessoal. esse mesmo componente tem em placas lg ex k4-2017, k11, k11+ e tem em alguns motorolas(g5s, g5). ja fiz também com esse componente do gram prime e da certo.

Compartilhar este post


Link para o post
Compartilhar em outros sites
1 hora atrás, gcel disse:

ola pessoal. esse mesmo componente tem em placas lg ex k4-2017, k11, k11+ e tem em alguns motorolas(g5s, g5). ja fiz também com esse componente do gram prime e da certo.

Ajudaria e muito se nos mostrasse a foto desse componente na plca, principalmente nos gran Prime que acredito ter mais sucatas dele acessiveis



Editado por ToninhoSantos

Compartilhar este post


Link para o post
Compartilhar em outros sites
Em 06/09/2019 em 15:49, keninribeiro1234a disse:



bom dia ,eu consegui removi e recoloquei e funcionou.o mesmo



Compartilhar este post


Link para o post
Compartilhar em outros sites

Obrigado irmão! resolvi um aqui! com a sua dica!

Compartilhar este post


Link para o post
Compartilhar em outros sites

boa tarde amigos, esse CI/dioido trata-se de uma proteção da linha VBUS, em casos que o aparelho nao carrega pode ser ele matando a linha.

Compartilhar este post


Link para o post
Compartilhar em outros sites

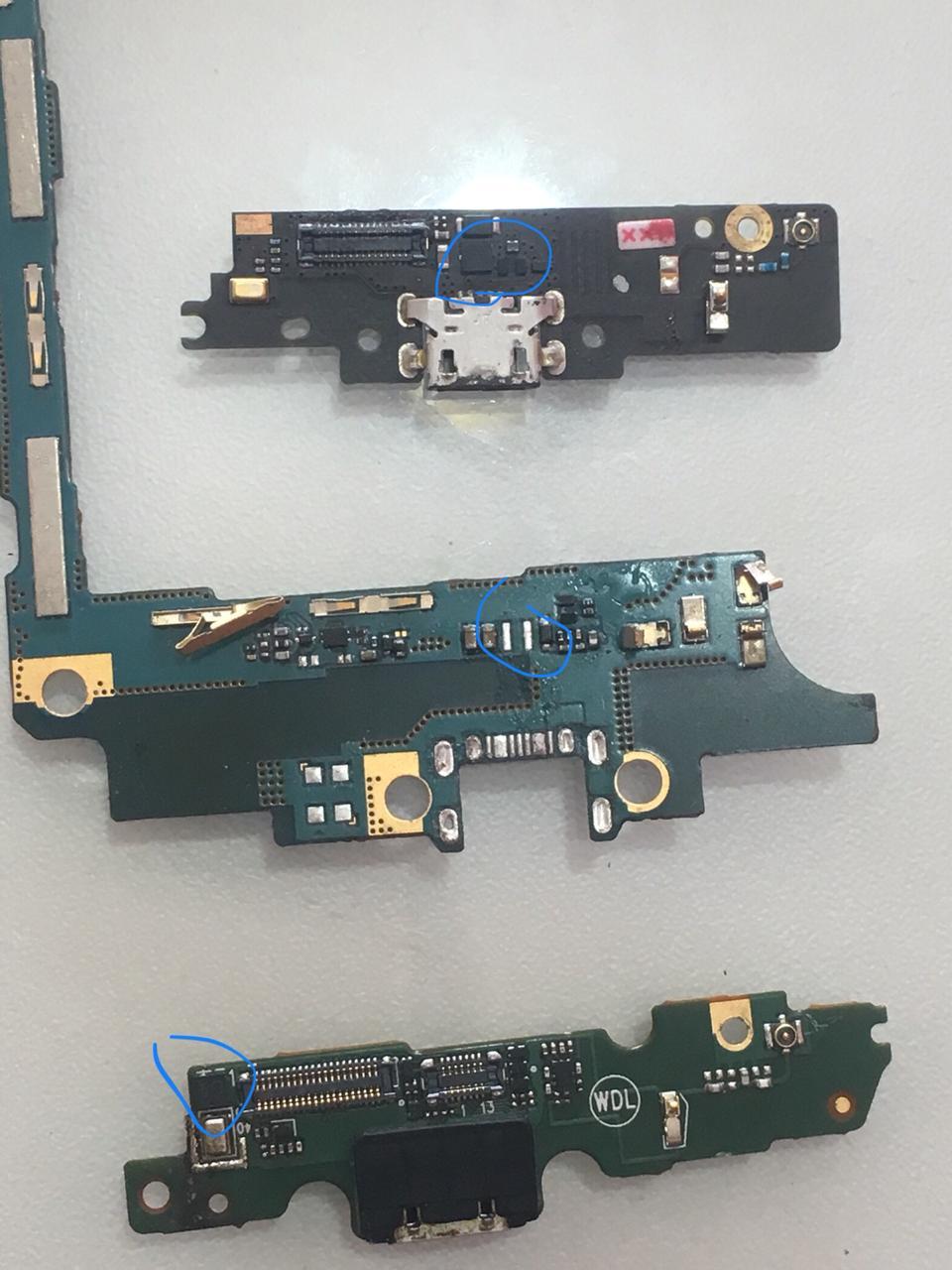

so reforçando pra quem nao tem placa da mesma pra tirar, o componente tem em muitas placas lgs(k4-17, k9,k11) em placas motorolas(g5s, g5plus, x4, g6, g6play.) e nas placas de cargas motorolas também (e4, g5,..) e de algumas samsung(g530.. ) segue imagem de alguns.

WhatsApp Image 2020-03-04 at 12.16.25.jpeg

Compartilhar este post


Link para o post
Compartilhar em outros sites
Em 18/01/2019 em 08:38, kabulozzo disse:

O atc chegou aqui na assistência e nao carregava. Cliente tinha levado em outra assistencia porem disseram q nao achavam o conector deste modelo. Adaptei um conector porem o msm  nao carregava . Passava apenas 0.5v nos polos  do conector. Troquei por outros dois conectores e continuou do mesmo modo. Removi este componente e o aparelho voltou a carregar normalmente. Fiz testes e aparelho esta funcionando 100%. Nao sei dizer sua classificação específica pois nao tenho schematic do aparelho.




Compartilhar este post


Link para o post
Compartilhar em outros sites

Amigo vc pode upa uma foto do outro lado da placa pois tenho uma aqui que está faltando componentes próximo a conector do display

Compartilhar este post


Link para o post
Compartilhar em outros sites

FIZ IGUAL A PRIMEIRA FOTO DEU CERTO

Compartilhar este post


Link para o post
Compartilhar em outros sites
Em 18/01/2019 em 09:38, kabulozzo disse:

O atc chegou aqui na assistência e nao carregava. Cliente tinha levado em outra assistencia porem disseram q nao achavam o conector deste modelo. Adaptei um conector porem o msm  nao carregava . Passava apenas 0.5v nos polos  do conector. Troquei por outros dois conectores e continuou do mesmo modo. Removi este componente e o aparelho voltou a carregar normalmente. Fiz testes e aparelho esta funcionando 100%. Nao sei dizer sua classificação específica pois nao tenho schematic do aparelho.


procedimento realizado com a retirada do componente da placa do g530 com sucesso,

obrigado

Compartilhar este post


Link para o post
Compartilhar em outros sites
Em 18/01/2019 em 09:38, kabulozzo disse:

O atc chegou aqui na assistência e nao carregava. Cliente tinha levado em outra assistencia porem disseram q nao achavam o conector deste modelo. Adaptei um conector porem o msm  nao carregava . Passava apenas 0.5v nos polos  do conector. Troquei por outros dois conectores e continuou do mesmo modo. Removi este componente e o aparelho voltou a carregar normalmente. Fiz testes e aparelho esta funcionando 100%. Nao sei dizer sua classificação específica pois nao tenho schematic do aparelho.


Isso é um DIODO. Nesse circuito serve de proteção para sobre-tensão e inversão de polaridade.

Compartilhar este post


Link para o post
Compartilhar em outros sites
