MOTO G6 XT1925-3 sem Backlight

[D'zn Info-Cell 24]

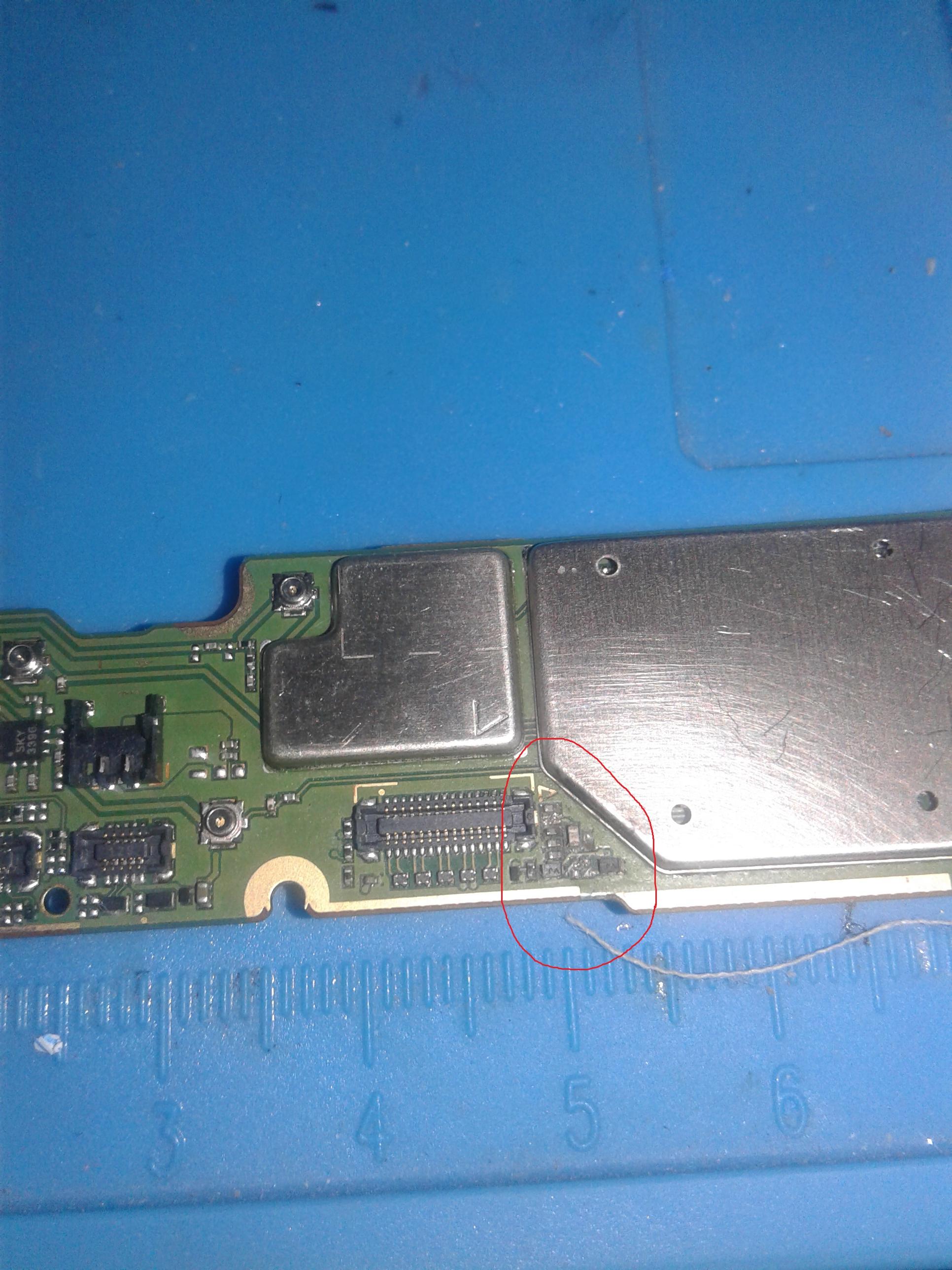

Olá pessoal, alguém sabe me dizer onde fica o diodo deste modelo? peguei um pra trocar a frontal, mas ao abrir ja me deparei com este setor marcado na foto todo izinabrado, fiz a limpeza mas mesmo assim o backlight não liga, da pra ver a imagem la ao fundo, como este é o primeiro caso que pego com este problema gostaria da ajuda dos amigos, por acaso alguem ja pegou e solucionou este aparelho?

[D'zn Info-Cell 24]

Consegui melhorar um pouco a foto, não encontrei o esqema a placa, não sei se esta faltando componentes ali naquela area ao qual circulei

[D'zn Info-Cell 24]

Diodo creio que  está funcionando, pois com o aparelho ligado eu aperto power e a tensão de 5v sobe no capacitor que esta marcado na foto, e ao clicar no power novamente como se fosse pra apagar a tela a tensão dos 5v desce

[D'zn Info-Cell 24]

Alguém, ja pegou este ATC com este problema?

[D'zn Info-Cell 24]

Pessoal alguem teria  foto desta placa pra mim olhar onde fica o diodo proximo ao conector, pois pelo que vi esta faltando componentes ali perto do conector, pois injetei 18v nos leds da tela e a mesma ligou, e encontrei a mesma tensão de 18v ali proximo o conector onde esta faltando componentes, creio eu que o diodo deve ser por ali e alguem o arrancou fora.

[Fausto e veh 0]

Alguém tem foto do backlight do moto g6 play para me ajudar  celular caiu na água da imagem de fundo backlight da placa queimou e não  sei onde  fica  e  qual é o doido

[Fausto e veh 0]

Amigos boa noite

Este diodo não  é o backlight pois eu peguei um aparelho que está completo

E o backlight queimado substitui o diodo em todos os diodos em volta do conector  do display  e o aparelho continua sem luminosidade

[Cleyton Moreira 978]

verifique se ha alguma trilha partida ou em curto, se estiverem pode ser que esteja impedindo o blackligth a funcionar, alguns componentes estaõ oxidado como mostra a foto, faça uma boa limpeza e verifique as trilhas

[Olímpio Curiango 53]

Em 02/10/2018 em 01:52, D'zn Info-Cell disse:

Olá pessoal, alguém sabe me dizer onde fica o diodo deste modelo? peguei um pra trocar a frontal, mas ao abrir ja me deparei com este setor marcado na foto todo izinabrado, fiz a limpeza mas mesmo assim o backlight não liga, da pra ver a imagem la ao fundo, como este é o primeiro caso que pego com este problema gostaria da ajuda dos amigos, por acaso alguem ja pegou e solucionou este aparelho?



Boa tarde amigo. Conseguiu resolver esse problema ? Estou exatamente com um moto g6 Xt1925 com problema no black light . Pela foto da sua placa, não parece está faltando nenhum componente . Já fiz limpeza e ressolda e nada. Alguem tem algum dica?

[suamir 0]

Conseguiu resolver? estou com um aparelho aki com mesmo problema !!!!

[Jesiel Pfeifer 631]

Olá @suamir, por gentileza nos de mais detalhes dos testes já realizados e o resultado de suas medições, assim conseguimos ter uma base para te auxiliar.

Caso precise do esquema temos o do G6 Play disponível, veja se é semelhante com a sua placa: https://www.clansoft.net/dl/index.php?a=downloads&b=file&id=3919

[uti do celular 21]

Consegui resolver, vou deixar a imagem do jump aqui.

[tiago_couto 0]

Poderia colocar uma foto do local ou confirmar se é realmente da mesma placa do g6 play

[jeancjm 2]

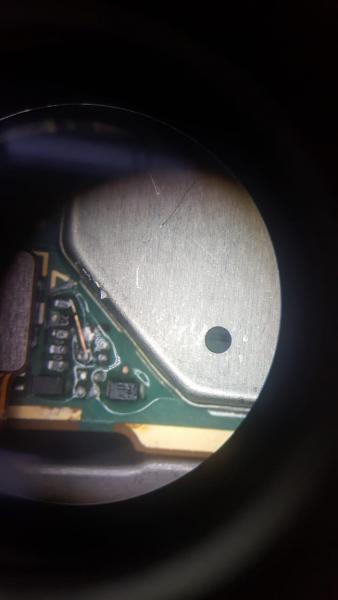

@Olímpio Curiango resolvi um aqui dessa forma caso ajude



de noticias

obrigado desde já !

[brener schneider 0]

Em 10/03/2019 em 13:36, jeancjm disse:

@Olímpio Curiango resolvi um aqui dessa forma caso ajude



de noticias

obrigado desde já !

Amigo, justamente esse pino onde jump começa esta rompido na minha placa, qual outro lugar eu consigo puxar o jump?

[Roadlac 0]

Em 11/07/2019 em 10:22, brener schneider disse:

Amigo, justamente esse pino onde jump começa esta rompido na minha placa, qual outro lugar eu consigo puxar o jump?

Conseguiu resolver? O meu também foi molhado e acabou sendo rompido nesse começo de jump
