Galera estou com um lenovo a2016b30 que caiu na agua e o mesmo nao da mais nenhum sinal de vida, nem quando carrega, e nao da nenhum consumo...

Ajuda ae, se puderem manda aqui o manual de serviço do mesmo, porque este e muito dificiu

bom dia

se nao da nem sinal,comece verificando o circuito de alimentaçao do atc,power manager

teste as bobinas em volta da power manager....veja se esta chegando alimentaçao nela.

vai achar uma tensao de aproximadamente 3,8v,essa tensao é de entrada q alimenta a power manager,se nao tiver essa tensao,verifique o primario da fonte,diodo de proteçao do conector de bateria,capacitor de filtro e bobinas.

se possivel mande uma foto da placa sem as blindagens q marco pra vc onde esta a power manager.

bom trabalho e post resultados



bom dia

se nao da nem sinal,comece verificando o circuito de alimentaçao do atc,power manager

teste as bobinas em volta da power manager....veja se esta chegando alimentaçao nela.

vai achar uma tensao de aproximadamente 3,8v,essa tensao é de entrada q alimenta a power manager,se nao tiver essa tensao,verifique o primario da fonte,diodo de proteçao do conector de bateria,capacitor de filtro e bobinas.

se possivel mande uma foto da placa sem as blindagens q marco pra vc onde esta a power manager.

bom trabalho e post resultados

Pow Amigo, Eu agradeceria muito se voce pudesse fazer isto por mim...

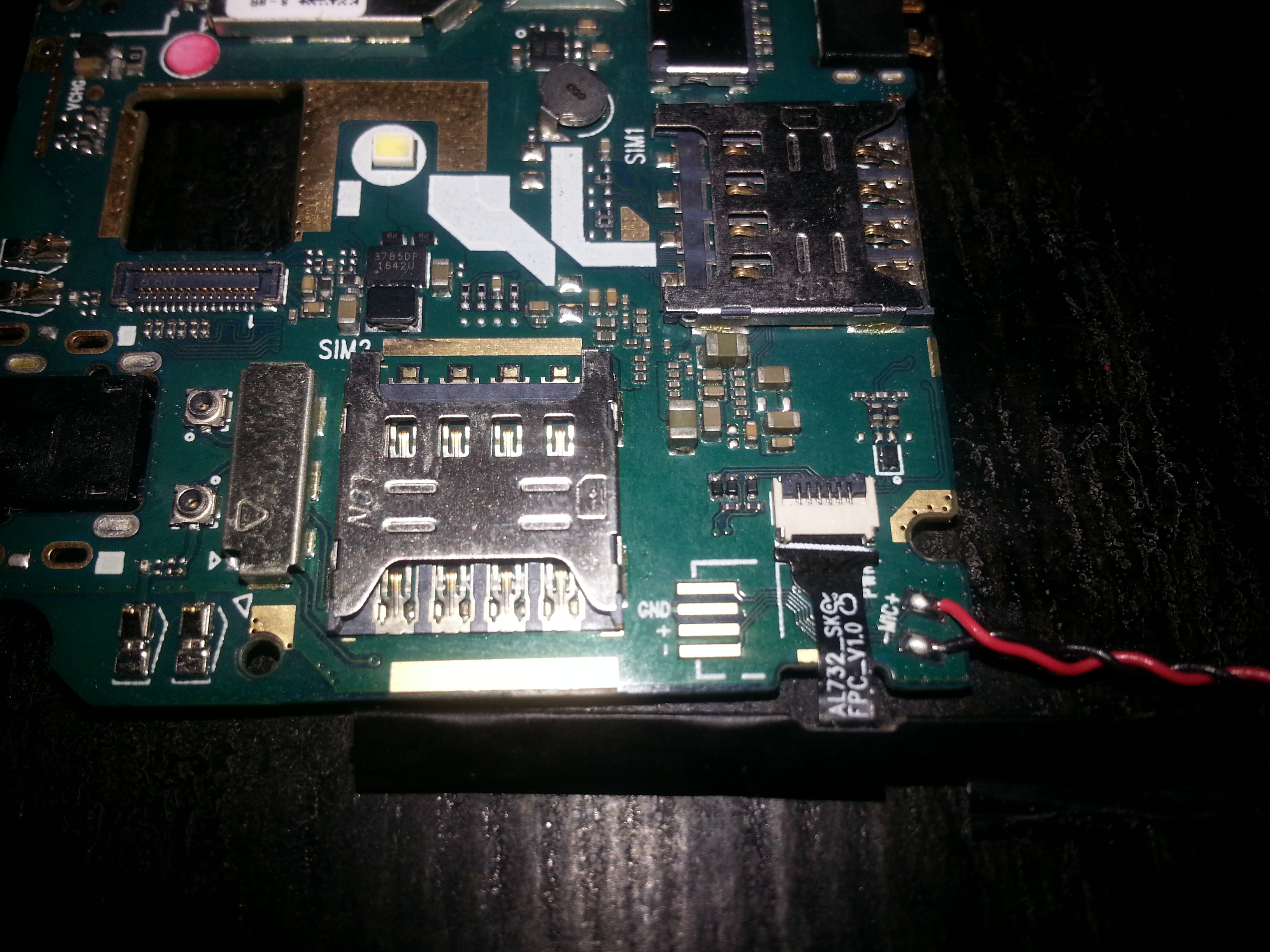

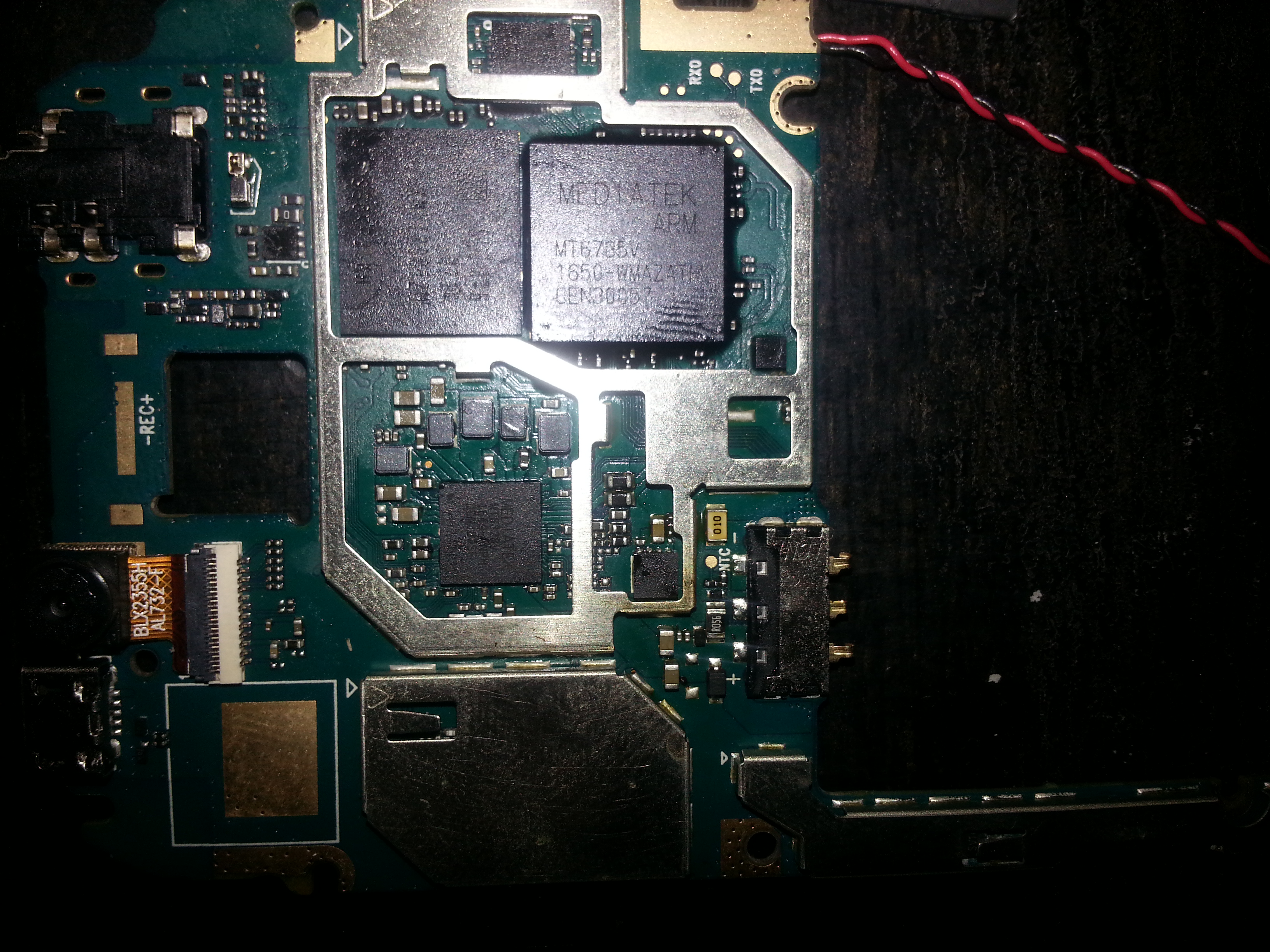

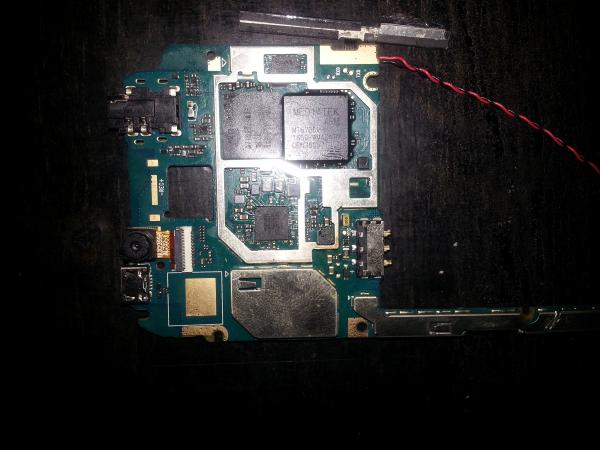

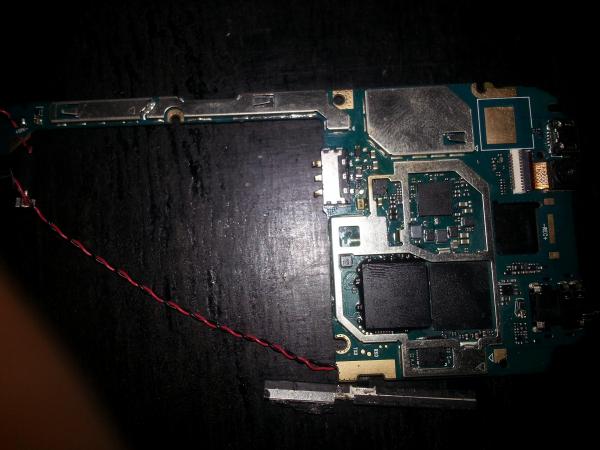

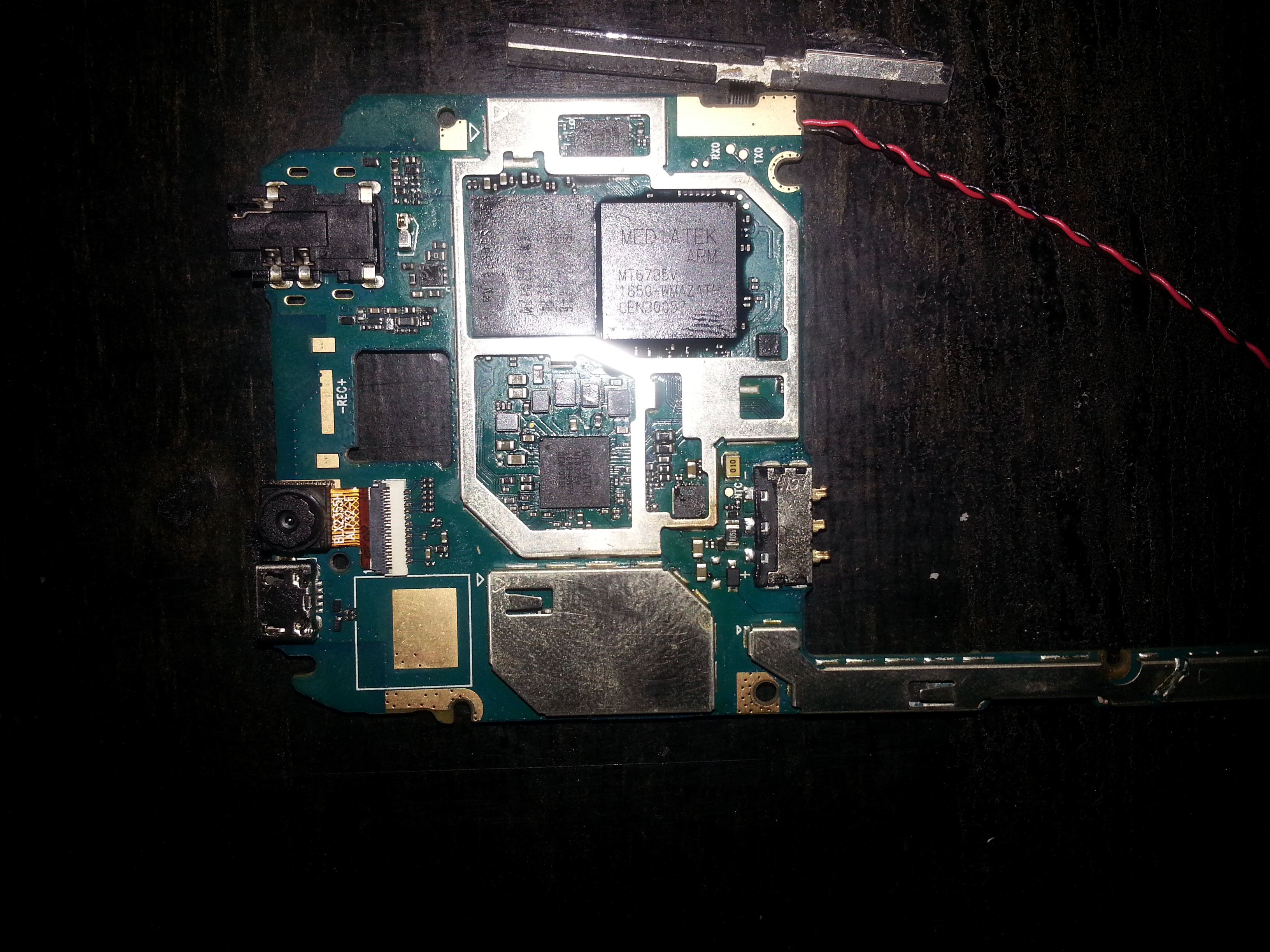

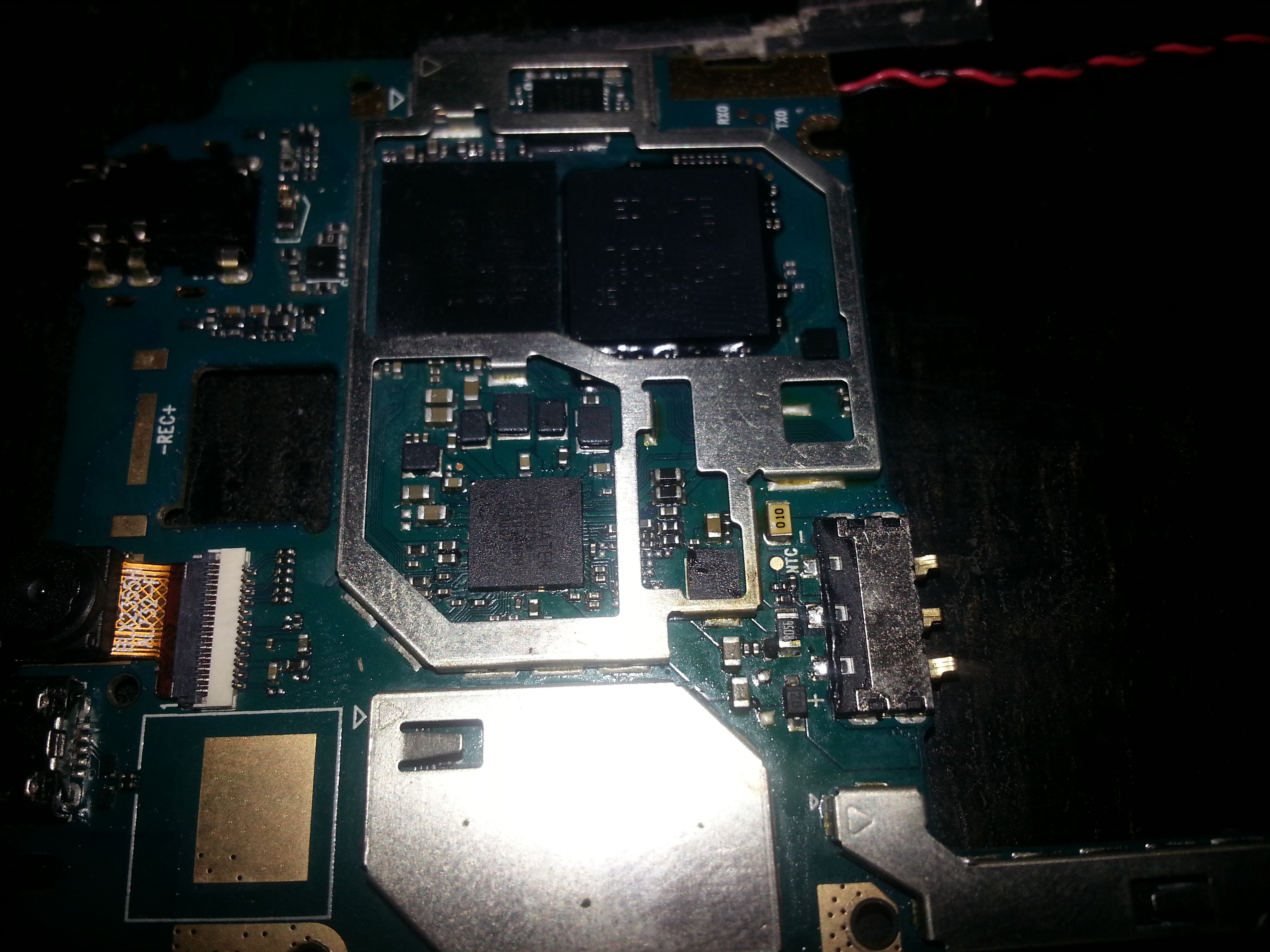

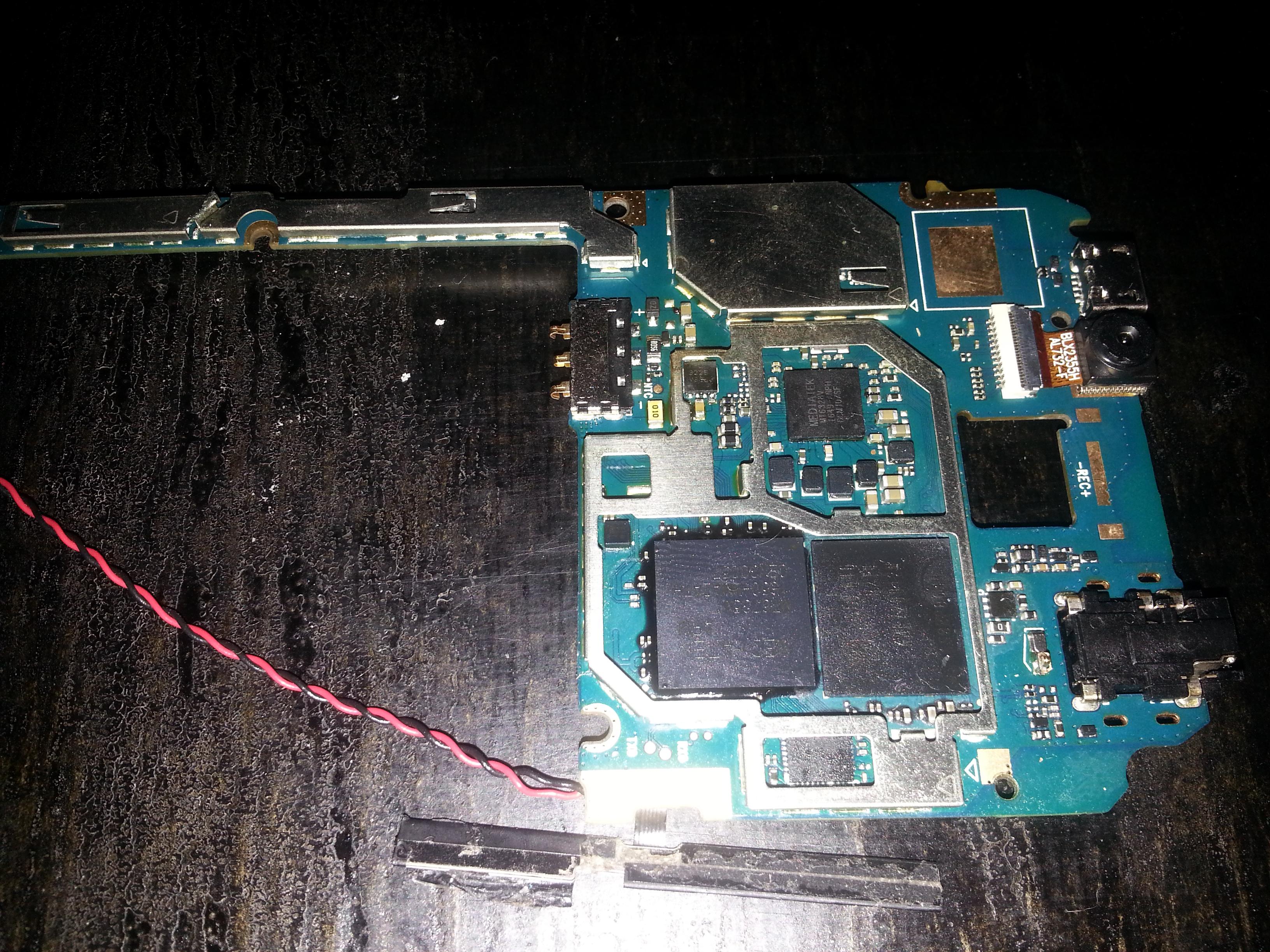

 Te mando as fotos ae, se puder marcar te agradeço....

bom dia amigo

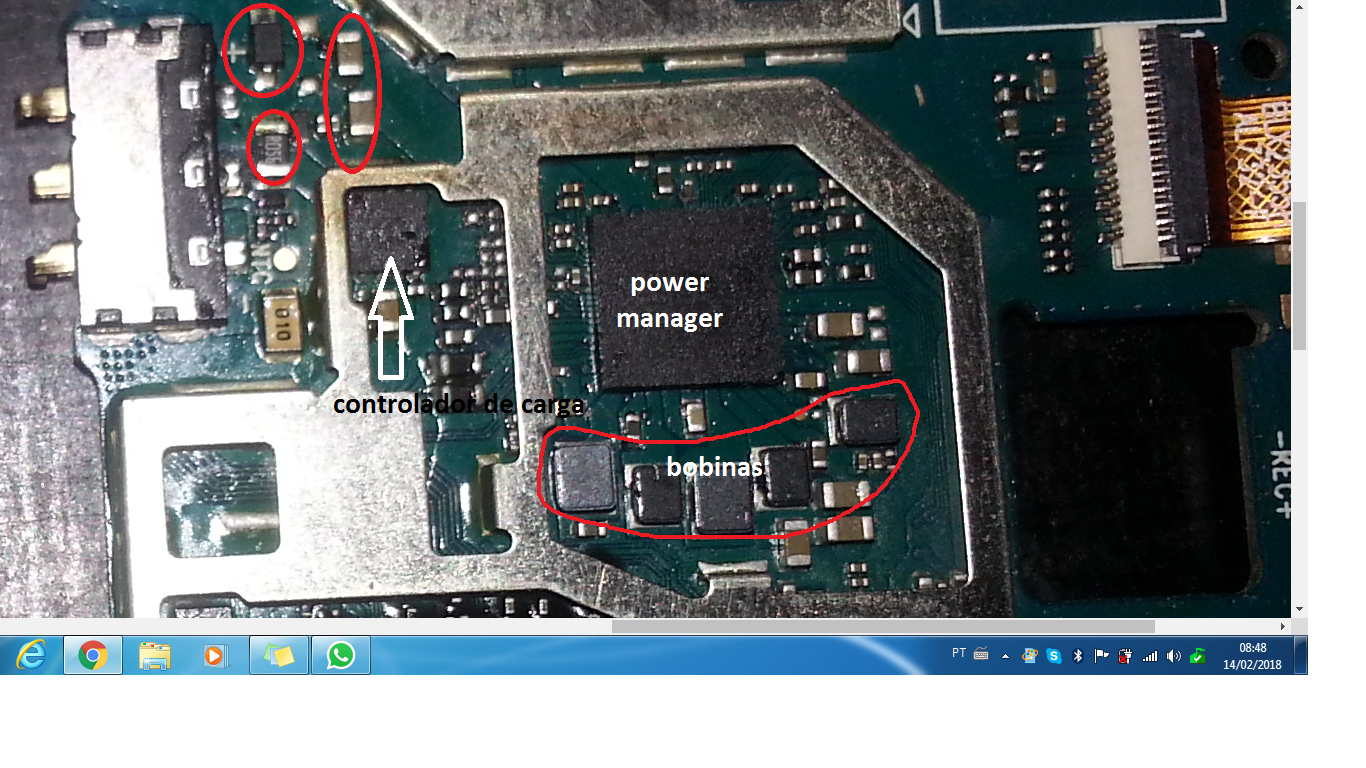

verifique os componentes circulados em vermelho

verifique se tem alimentaçao nas bobinas proximas do power manager

o controlador de carga tbem da bastante problema,se tiver sucata troque

segue foto

bom trabalho e post resultados
