K10 k430TV Duvida reparo de boot

Posts Recomendados

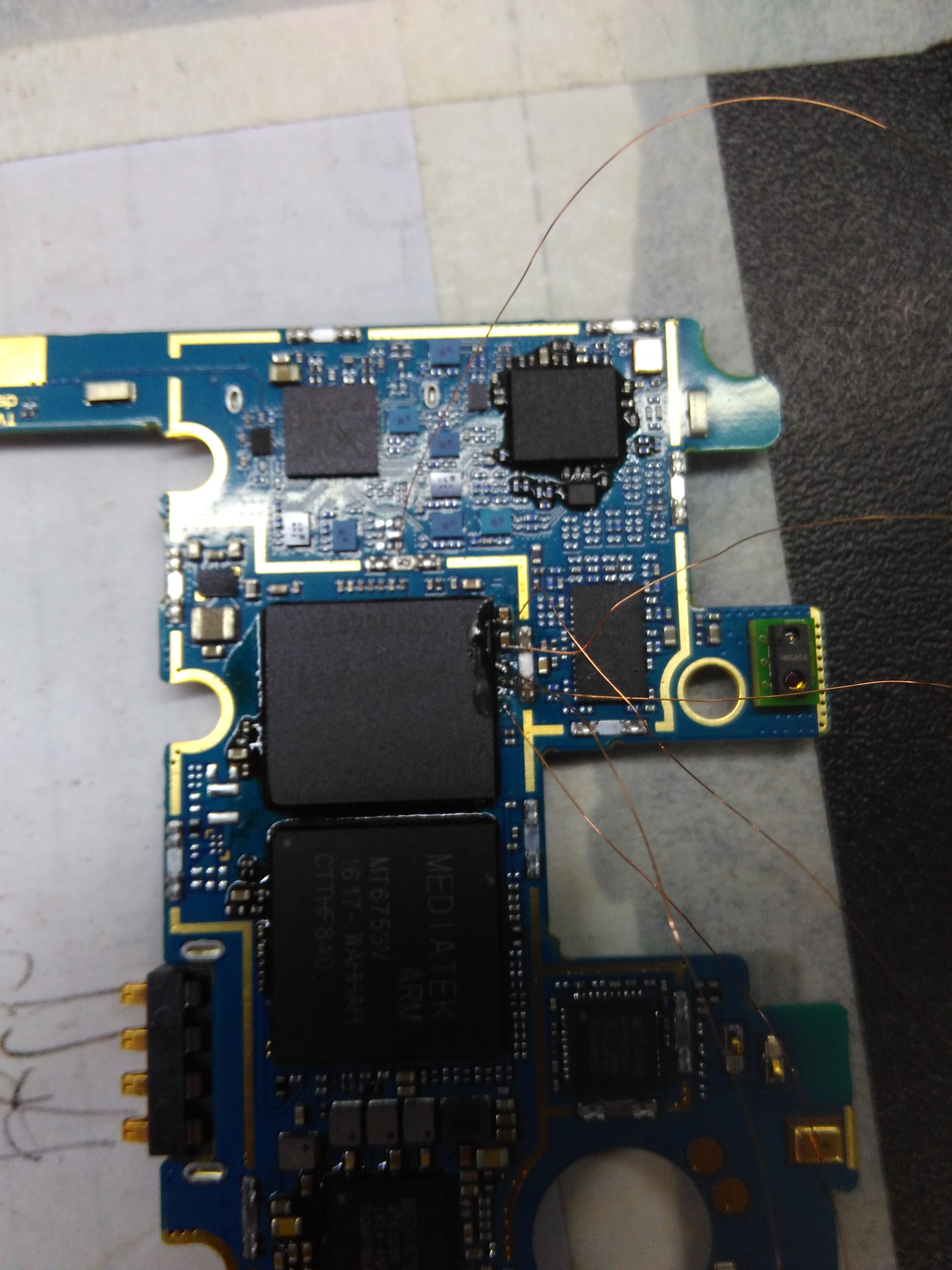

fui atualizar um k10 k430 no octopus e deu erro em 99% e o aparelho nao liga mais e nao entra mais em download! to tentando fazer o reparo do boot na medusa pelo modelo k430ds mais nao estou conseguindo fazer leitura! soldei perfeitamente todos os fios! minha duvida é se precisa fazer a alimentação por usb ou pela bateria !pois o mesmo nao reconhece! ou se alguem tem alguma outra maneira de reparar o boot desse aparelho ou entrar em modo download!



desde ja agradeço



Compartilhar este post


Link para o post
Compartilhar em outros sites

fiz um hj e nao precisou conectar alimentacao externa apenas pela medusa reconheceu na primeira

Compartilhar este post


Link para o post
Compartilhar em outros sites

a pinout seria essa mesma??


Compartilhar este post


Link para o post
Compartilhar em outros sites
10 horas atrás, bobcell disse:

fiz um hj e nao precisou conectar alimentacao externa apenas pela medusa reconheceu na primeira

sera que vc poderia me ajuda? e mostrar o procedimento que vc usou?

Compartilhar este post


Link para o post
Compartilhar em outros sites
20 minutos atrás, rdofrog disse:

sera que vc poderia me ajuda? e mostrar o procedimento que vc usou?

Amigo qual o erro que o mesmo apresenta,você conseguiu ao menos fazer a leitura deste atc na Meduza!

Compartilhar este post


Link para o post
Compartilhar em outros sites
9 minutos atrás, Anderson Vieira disse:

Amigo qual o erro que o mesmo apresenta,você conseguiu ao menos fazer a leitura deste atc na Meduza!

o aparelho nao reconhece! eu verifiquei certinho! e a solda ta perfeita todos os pontos soldados mais nao faz a leitura

Compartilhar este post


Link para o post
Compartilhar em outros sites
Agora, rdofrog disse:

o aparelho nao reconhece! eu verifiquei certinho! e a solda ta perfeita todos os pontos soldados mais nao faz a leitura

Tenta na versão 1.4.2

Compartilhar este post


Link para o post
Compartilhar em outros sites

vcc 2,9

vccq 1,8  confere a pinagem



Compartilhar este post


Link para o post
Compartilhar em outros sites

vou testar aqui e ja posto resultado



Compartilhar este post


Link para o post
Compartilhar em outros sites

nao reconheceu tbm! teste na versao do programa 1.4.1 e tambem nao da leitura! eu tenho esse adaptador moorc ele serve pra usar na medusa? eu uso ele na easy





Compartilhar este post


Link para o post
Compartilhar em outros sites
37 minutos atrás, Anderson Vieira disse:

Tenta assim:SnapCrab_NoName_2017-10-10_10-51-5_No-00.png.d59193c66db48a7422913d9325930820.png

sem sucesso tambem! testei em outro computador com versao do windows diferente e tambem nao obtive sucesso! sabe me falar se esse adaptador moorc serve pra medusa?



Compartilhar este post


Link para o post
Compartilhar em outros sites
1 hora atrás, Anderson Vieira disse:

Tenta assim:SnapCrab_NoName_2017-10-10_10-51-5_No-00.png.d59193c66db48a7422913d9325930820.png

sem sucesso tambem! testei em outro computador com versao do windows diferente e tambem nao obtive sucesso! sabe me falar se esse adaptador moorc serve pra medusa?



print 2.jpg

Compartilhar este post


Link para o post
Compartilhar em outros sites

testei tbm na easy pra ver se faz pelo menos a leitura e ele da erro de vcc

Compartilhar este post


Link para o post
Compartilhar em outros sites

boa noite , desculpe a intromissão ,rdofrog verifique se os resistores não desalinharam ,não consegui divulgar bem pois ampliando a imagem perde muita qualidade mas me parece  ter um meio atravessado

Editado por Maikon Santos

Compartilhar este post


Link para o post
Compartilhar em outros sites
10 horas atrás, Maikon Santos disse:

boa noite , desculpe a intromissão ,rdofrog verifique se os resistores não desalinharam ,não consegui divulgar bem pois ampliando a imagem perde muita qualidade mas me parece  ter um meio atravessado

eles estao certinho! acabou de entrar um aparelho do mesmo modelo funcionando aqui! e eu vou testar ele e tentar fazer a leitura dele! a placa antiga esta perfeita!!




Compartilhar este post


Link para o post
Compartilhar em outros sites

bom dia amigos,efetuei o teste aqui também de leitura do k430tv e o mesmo não da leitura,os pinout peguei do k430ds,este da leitura 100%,o que pode estar acontecendo é dos pinout do k430tv serem diferentes,não todos mais algum como o data ou o clk.

Compartilhar este post


Link para o post
Compartilhar em outros sites
3 horas atrás, Ivan kern nunes disse:

bom dia amigos,efetuei o teste aqui também de leitura do k430tv e o mesmo não da leitura,os pinout peguei do k430ds,este da leitura 100%,o que pode estar acontecendo é dos pinout do k430tv serem diferentes,não todos mais algum como o data ou o clk.

deve ser isso mesmo! testei outra placa k430tv e tbm nao obtive exito! alguem teria alguma dica? de alguma pinagem pra testar?

Compartilhar este post


Link para o post
Compartilhar em outros sites

ola, deixa minha dica , pos sempre quanto tenho dificuldade na leitura de atc , mudo fio gnd , repare que tem dois ponto no adpitador ou ate mesmo ,eu ligo os dois na atc ... saudações a todos  espero ter ajudado..

Compartilhar este post


Link para o post
Compartilhar em outros sites
Em 20/10/2017 em 23:34, Marcocell disse:

ola, deixa minha dica , pos sempre quanto tenho dificuldade na leitura de atc , mudo fio gnd , repare que tem dois ponto no adpitador ou ate mesmo ,eu ligo os dois na atc ... saudações a todos  espero ter ajudado..

testei aqui amigo e tambem nao foi! sem leitura

Compartilhar este post


Link para o post
Compartilhar em outros sites

Pessoal estou com 2 lg K430TV com o mesmo problema, na fonte ao tentar ligar tenho um consumo proximo a 200mah ao soltar o power a fonte zera, fica sem consumo!
Segui o pinout q está na medusa, mas no modelo K430DS pois como sabem não tem o TV na medusa!
Ele faz a leitura normal, mas o problema q não consigo resolver, tentei executar alguns comando funciona blz!
Mas não consigo resolver! Alguém pode ajudar?

Compartilhar este post


Link para o post
Compartilhar em outros sites

Também estou com um LG K430TV tentando fazer a leitura através da medusa pro, porém tenho o erro 001 conforme nas imagem acima dos colegas.

Tenho 3 placas para reparo e nenhuma deu certo, seria erro nos pinout ou as emmc estão danificadas ?

Compartilhar este post


Link para o post
Compartilhar em outros sites

Dae pessoal, alguém conseguir passar o K430TV na medusa? Estou com esta mesmo placa.

Compartilhar este post


Link para o post
Compartilhar em outros sites

algum colega informa se pra fazer a conexao k1o prescisa de alimentacao e outra duvida e se e presciso colocar resistor na plaquinha pra fazer a leitura eu uso a rifbox agora peguei a medusa pro mas vi um video um resistor na plaquinha axo que dever ser isso porq nao consegui a leitura de 1 kd ds
