Moto Z2 Play XT1710-07 não da imagem no LCD

Posts Recomendados

Boa noite, estou com um Moto Z2 Play que não da imagem, ele caiu e quebrou o LCD, eu ja testei uns 8x LCDs e nada de imagem, o celular liga normal, pois escuto o barulho da inicialização, mas como disse, só não da imagem alguma. Por gentileza, alguém poderia dar uma possível solução. Obrigado!!!

Editado por Brunno

Compartilhar este post


Link para o post
Compartilhar em outros sites

Olá, como o mesmo sofreu queda pode haver possibilidades de solda fria ou ausência de componentes devido ao impacto.



Faça uma verificação no conector do display J5300 e também compare com o layout se falta algum componente na região do mesmo.

Compartilhar este post


Link para o post
Compartilhar em outros sites

Tudo indica que pode ser o backlight, mas não sei exatamente quais componentes seriam responsáveis, caso alguém pudesse dar uma ajuda, obrigado!

Compartilhar este post


Link para o post
Compartilhar em outros sites

Observei que esta faltando este componente com a queda, agora infelizmente não conseguir identificar o nome do mesmo, se alguém tiver o nome ou de onde eu puder puxar um jump, obrigado.


Editado por Brunno

Compartilhar este post


Link para o post
Compartilhar em outros sites

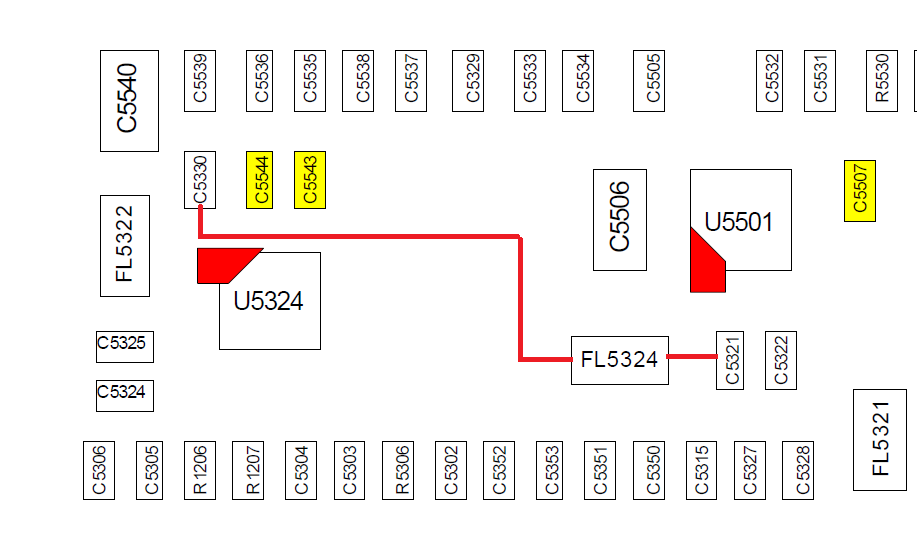

Esse componente é um filtro (FL5324)

Não sei te dizer se funcionaria sem esse filtro. (acredito que não)



Mas tenta esse jumper.



Atente-se a polaridade dos capacitores ao fazer o jumper. a imagem é ilustrativa.




Editado por Guilherme Alcântara

Compartilhar este post


Link para o post
Compartilhar em outros sites

Feito o jump mas infelizmente não deu imagem, teria outra sugestão??? Obrigado!!!

Compartilhar este post


Link para o post
Compartilhar em outros sites

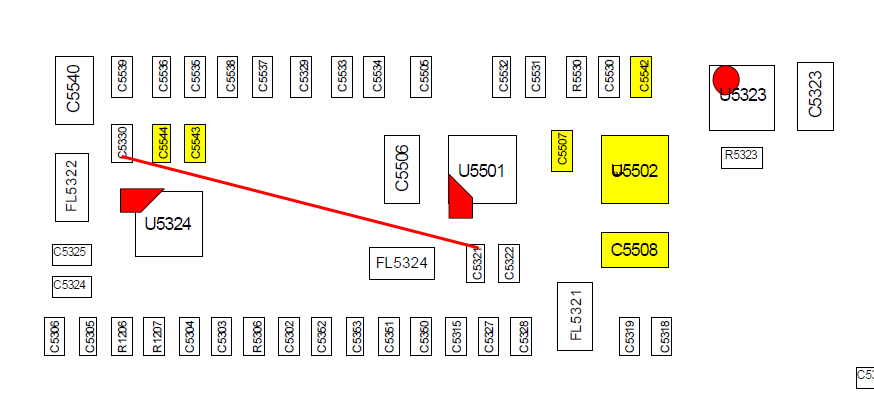

Tenta recuperar essas trilhas rompidas do filtro e recolocar ele.



Se não conseguir recuperar, você pode soldar esse filtro nos pontos de solda do meio que sobraram pois são GND e fazer o jumper abaixo.






Editado por Guilherme Alcântara

Compartilhar este post


Link para o post
Compartilhar em outros sites
4 horas atrás, Guilherme Alcântara disse:

Tenta recuperar essas trilhas rompidas do filtro e recolocar ele.



Se não conseguir recuperar, você pode soldar esse filtro nos pontos de solda do meio que sobraram pois são GND e fazer o jumper abaixo.








Compartilhar este post


Link para o post
Compartilhar em outros sites
