Williamlucascamara

Iphone 6 em curto.

Posts Recomendados

Boa tarde galera

Esse Iphone 6 Estou em curto. Não estava oxidado.

Encontrei esse ci que removendo ele o curto para. Mas já substitui ele e se recolocar o curto volta.

Segue uma foto.

Fica próximo ao ci u2

Compartilhar este post


Link para o post
Compartilhar em outros sites
10 minutos atrás, Williamlucascamara disse:

Está dando erro para adicionar imagem. Assim que conseguir vou postar

mesmo problma comigo em um 6 e um 7 ate agora nada

Compartilhar este post


Link para o post
Compartilhar em outros sites
16 horas atrás, Williamlucascamara disse:

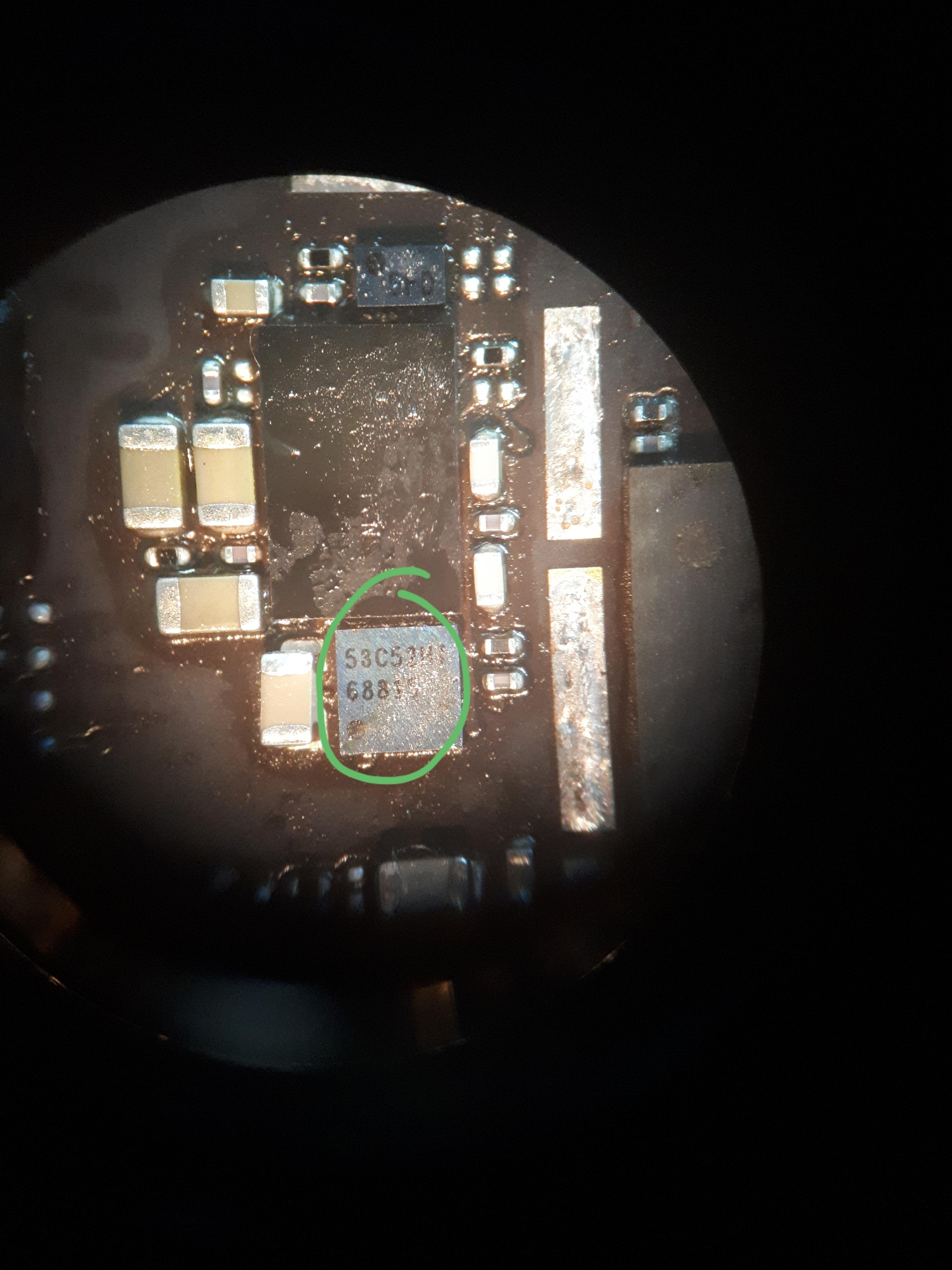

Segue imagem do ci que esta em curto. Nao estava carregando imagem antes.


entao to com um com o mesmo problema troquei ele mas continua em curto no mesmo peguei o CI de outra placa funcionando mas fica em curto ja analisei todo o circuito mas continua o mesmo


Compartilhar este post


Link para o post
Compartilhar em outros sites
5 horas atrás, paulinhohbc123 disse:

entao to com um com o mesmo problema troquei ele mas continua em curto no mesmo peguei o CI de outra placa funcionando mas fica em curto ja analisei todo o circuito mas continua o mesmo


Tbem já não sei mais o que fazer. Se retiro ele o curto para.

Compartilhar este post


Link para o post
Compartilhar em outros sites

Galera o curto não está neste componente , pois o mesmo não entra em curto , porque ele não possui terra

Logo sem curto

Podem verificar a placa outro componente está ocasionando isso .

Compartilhar este post


Link para o post
Compartilhar em outros sites

já verificou os componentes ao lado se não e algum deles em curto o ci muitas vezes aquece por

isso

Compartilhar este post


Link para o post
Compartilhar em outros sites

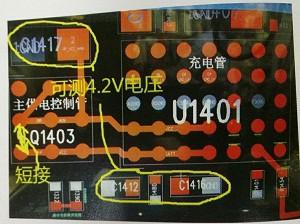

esse componente é um chaveador mosfet da malha vbat pra vcc_main, o curto com certeza estara na malha pcc_main,

eu faço assim retiro ele e faço um jump nas malhas vbat com a vcc_main e coloco na fonte as vezes vai mostrar a refiao que esquenta, ou o proprio capacitor fritando, se conseguir fazer isso poderei te indicar quais capacitores que sempre entram em curto nessa malha

Compartilhar este post


Link para o post
Compartilhar em outros sites

Já peguei caso assim e tinha molhado e o capacitor em curto era um do lado do ci de wi-fi, da uma verificada visual nele, pode ser ele o causador.

Compartilhar este post


Link para o post
Compartilhar em outros sites
