Tudo que Vitim_VTR postou

  1. provavelmente vai ser o U2 (tristar), caso você tenha conhecimento em testar o conector com um SMB, confirme o defeito, bem comum acontecer a queima do controlador usb de iphone
  2. Estou procurando e nao consigo encontrar o esquema elétrico do iphone xr, alguém tem para fornecer, tenho a zilion e a MicroFish não esta abrindo nenhum esquema

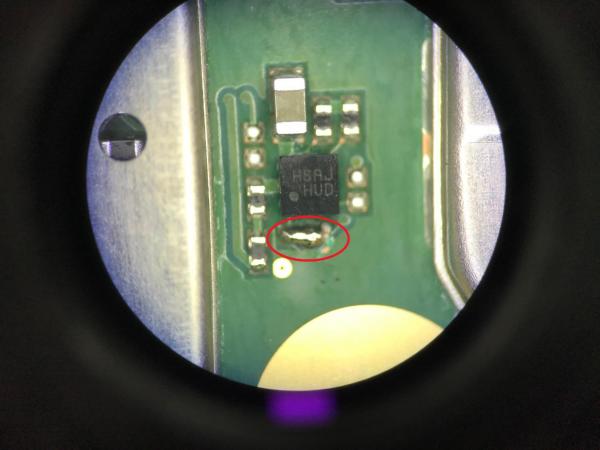

  3. Ola Pessoal, estava na mesma situação havia trocado os tres termistores e nao funcionava, porem teve um momento que pego quando testei por fora, porem ao montar deu erro de novo, quando eu fui conferir a trilha do termistor perto do conector com a sua continuaçao axei o problema, onde ele tem o esquema na ZXW a trilha BAT_THM ligado no TH3001 ao R3041, segue a imagem do lado onde é soldado o jumper, no meu caso funcionou 100%, acredito que essa parte da placa eh muito fragil
  4. Ola pessoal, consegui resolver um caso aqui fazendo um Jumper em um componente que não é montado originalmente, não sei bem qual é a linha em questão que é ligado, pois não possuo o esquema elétrico completo, nem mesmo o clan soft tem, porem peguei uma dica de um grupo de técnico e foi 100%, segue as fotos do setor e dos pads a ser jampeado

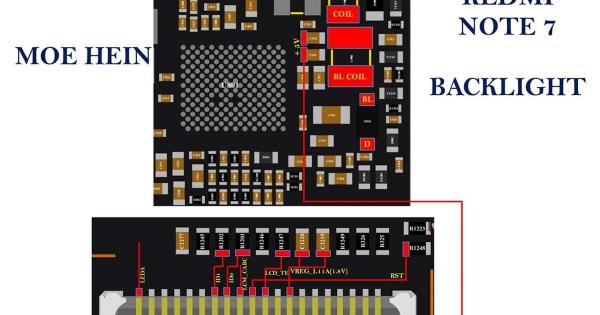

  5. solução criada com base nessa aqui abaixo, ja com as tensões para medir, porem deu certo a troca dos componentes

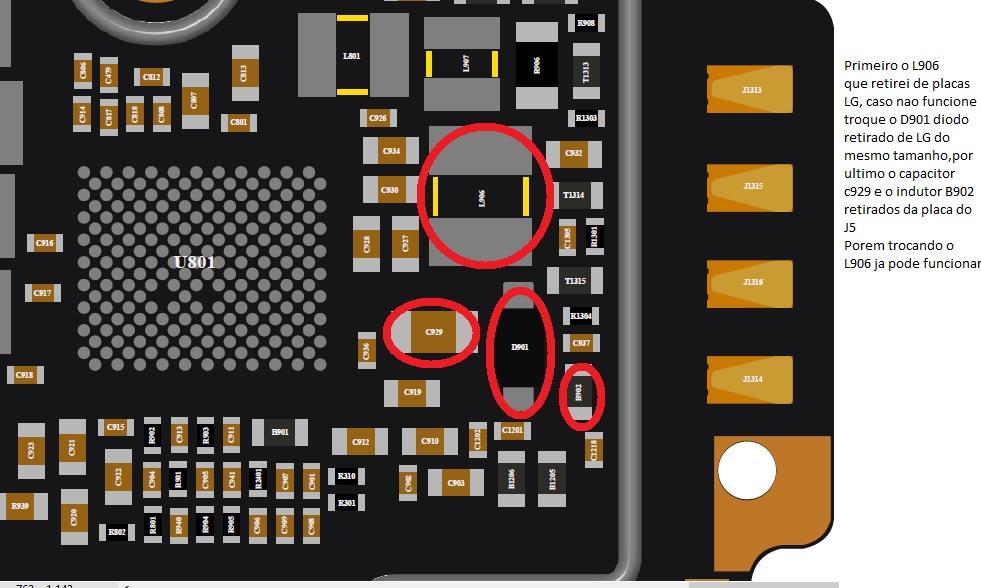

  6. Ola Pessoal consgui resolver aqui com essa soluçao
×
×
