Procedimento de Alto Risco, não me reponsabilizo por qualquer problema que ocorra!

Erro 45 na HWK, solução com a AVATOR BOX (Passo a Passo)

Aqui está o pinagem da HWK

- Faça as soldas na placa da HWK e na Placa Universal da Box.

- Selecione a pnagem. como na imagem abaixo.

- No Software da Avator, clique em PINOUT.

*Aqui está o procedimento passo-a-passo para reparar sua HWK versão 2.0.0

- Executar "Avator HWK Repair.exe!"

- Clique em configuração e não selecionar o ajuste, conforme mostrado

"Avator! HWK Repair ver 2.0.0 CONFIG" e pressione ok

- Selecione MSP430F11X1

- Clique em apagar

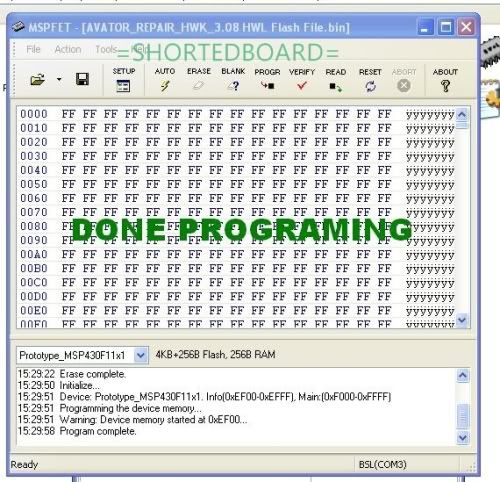

- Em seguida, abra o arquivo "AVATOR_REPAIR_HWK_3.08 HWL flash file.bin" e clique em prog

Veja as imagens abaixo:

- Monte sua HWK novamente, o ligue no computador. Conecte o usb e instale os drivers.

- Tente rodar o software DCTxBB5 mas deu erro, como na imagem abaixo:

- Em caso de erro, então faça o UPDATE

- Atualização(Update) com sucesso

http://i1178.photobucket.com/albums/x379/shortedboard/8.jpg

- Tente executar novamente o Software DCTxBB5 e veja se dá algum erro novamente.

http://i1178.photobucket.com/albums/x379/shortedboard/9.jpg

Em caso de erro novamente, faça uma nova instalação da box!

- Finalmente, todos os problemas estarão sanados e o software DCTxBB5 vai rodar, SUCCESSO!!!

http://i1178.photobucket.com/albums/x379/shortedboard/done.jpg

Tudo Feito

Créditos: arx

ola pessoal deu uma pesquisada na net e vi dizendo que a gpgdragon recupera a hwk alguem ja conseguiu fazer isso estou com a minha parada faz tempo????????????????

ola pessoal deu uma pesquisada na net e vi dizendo que a gpgdragon recupera a hwk alguem ja conseguiu fazer isso estou com a minha parada faz tempo????????????????

Amigo seria bom o senhor postar um print da tela pra que possamos analisar, lembrando que a GPG repara o próprio módulo hwk e não a box(ufs, twister, nbox e etc). Por isso seria insteressante o senhor detalhar melhor o problema aí

mais o meu problema e a hwk sei que a box não repara o meu caso querido e que minha hwk não passa pra atualização mais nova e a outra esta dando erro 45 pois tenho dua que estão com problemas tem como fazer o reparo pela gpg?

mais o meu problema e a hwk sei que a box não repara o meu caso querido e que minha hwk não passa pra atualização mais nova e a outra esta dando erro 45 pois tenho dua que estão com problemas tem como fazer o reparo pela gpg?

Mano com certeza dá sim, tive esse mesmo problema consegui resolver com o hwk repair dongle, tenho o programa e o arquivo de atualização, agora com a GPG não fiz, mas o lance é apenas descobrir a pinagem que sai do cabo main da gpg esta disposição de pinos eu não conheço, talvez nosso amigo Ronysat poderia dar uma ajuda com relaçao ao pinout do main cable da gpg. Vou aqui também pesquisar na net, se consegui algo, anexarei um tutorial aqui no fórum. E nos avise-nos caso descubra algo efetivo.

ok mano toninho achei algo na net mais não fucionou creio que a pinaguem da hwk com a gpgdragon esteja errada tenho que descobri qual a pinaguem da hwk e a do pinaguem do clip universal da gpgdragon

----------Atualizado---------

ouvi fala qque pode usar a box gpgdragon com porta de comunicação com a hwk usanco a conecção universal da box

----------Atualizado---------

to falando quero saber os pinos corretos a ser conectado com a hwk e com aquele suporte universal da box por não bate

Você deve ter lido por cima sem presta atenção.

Creio que você esta se referindo a essa peça.

Características:

- reparação "HWK Dead"

- reparação "Não HWK ligado"

- "Erro 45" reparação Funções: - Fácil de usar software - Utilizar sinais de 3.3V TTL para comunicação (não irá danificar seu HWK). Plug and play (usando - . testado comunicação IC PL2303 Prolific) - não necessita de quaisquer adaptadores de energia ou fonte de alimentação como ele usará a energia da porta USB apenas. - Fácil de programar qualquer outro Texas Instruments ICs que o protocolo de apoio BSL. completo contém: - GPG Dongle HWK.

Informações adicionais sobre este produto:

Para o funcionamento apropriado com este dispositivo produtor sugerem computador PC com 32-bits do sistema operacional Windows XP. Nós não garantimos que o software / dispositivo vai funcionar ou qualquer outro sistema - especialmente sistemas 64-bit, iMac, Linux.

Amigo LuisinhoCell deu mais duas dicas para o senhor analisar.

q_NYNsXzm7U&feature=player_embedded

Creio que isso tire suas duvidas.

amigo fiz o procedimento mais não estou conseguindo segui para o paasso final esta ai o erro xxx

amigo fiz o procedimento mais não estou conseguindo segui para o paasso final esta ai o erro

Gustavo, não está aparecendo a tela de erro!

Aguardo a imagem, para buscarmos uma solução!

Abraços

cara to fazendo tudo certinho como vc postou ai no forum mais da erro vou tenta aque e vou posta a imguem

Só pra encerrar o tópico eu consegui resolver o problema de 2 que estavam paradas aqui, eu comprei este cabo

.

Tutorial eu seguir vários, reunir várias dicas e é claro, o vídeo me ajudou muito.
