samsung A015m sem luz no display


Posts Recomendados

Em 05/08/2021 em 17:31, fabricio leme disse:

pessoal peguei hj um A01 que liga normal e não acende o led do display,já coloquei outra tela e o problema continua,algum colega tem a solução?

Você terá que verificar se chega tensão por volta de 15V - 20V em um dos pinos do conector do display que é responsável pelo backlight. Caso não, terá que remover uma parte da blindagem para verificar se o CI de backlight ta trabalhando.

Link para o post
Compartilhar em outros sites
Em 05/08/2021 em 17:31, fabricio leme disse:

pessoal peguei hj um A01 que liga normal e não acende o led do display,já coloquei outra tela e o problema continua,algum colega tem a solução?

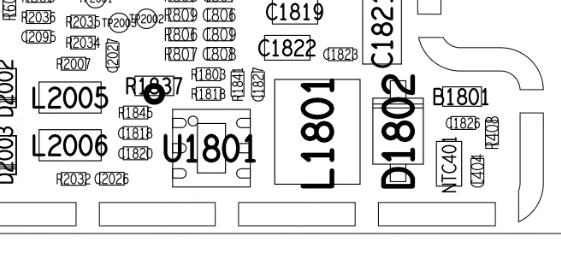

O setor de Backlight, fica bem abaixo da parte do processador como na imagem.image.png.a1eb936c62668eb43e0e8f732fdbb608.png

O U1801 é o CI responsável pelo backlight, e por conhecimento ja sabemos que nessa área se trata da região do backlight, onde encontramos o CI, a bobina e o Diodo de barramento, juntamente dos capacitores de acoplagem e desacoplagem. Primeiro verifique por curtos, caso nao tenha nenhum, com o aparelho apenas energizado, verifique se encontra a tensão da bateria em algum dos lados da bobina ou didodo os dos capacitores. Caso tenha tensão, vamos para o próximo passo que é ligar a placa e verificar se tudo esta trabalhando, e verifique as tensões que encontra, deva ser algo em torno de 10V até uns 25V, se tivermos essa tensão, a malha se rompeu até o conector do display, ai vamos ter que partir pro display pra verificar qual os pinos responsáveis pelos Catodos e Anodos, para assim saber quais são eles respectivamente no conector da placa. Para dai podermos puxar um Jump para o pino do Anodo que é o positivo.

Link para o post
Compartilhar em outros sites
21 minutos atrás, Andre Bordonalli disse:

só uma correção amigo @bazante

catodo + (positivo)

anodo  -  (negativo)



bom trabalho

Por se tratar de um Led, que não é mais do que um Diodo emissor de luz, tenho a plena certeza que me referi de forma correta ao dizer que devemos fazer um jump ao polo positivo que no caso seria o Anodo.
