September 28, 20187 yr Bom dia, entrou esse aparelho cliente disse que carregava em vários carregadores diferentes e que da última vez estava no carregador de carro, depois disse que o aparelho esquentou e não carregou mais, quando fui testar na fonte e fazendo o curto nos pinos do power a placa não dá nenhum consumo, alguém poderia dar alguma dica? Att Paulo!!!
September 28, 20187 yr bom dia amigo verifique se em um dos pontos do botão power tem aproximadamente 1,5v bom trabalho e post resultados

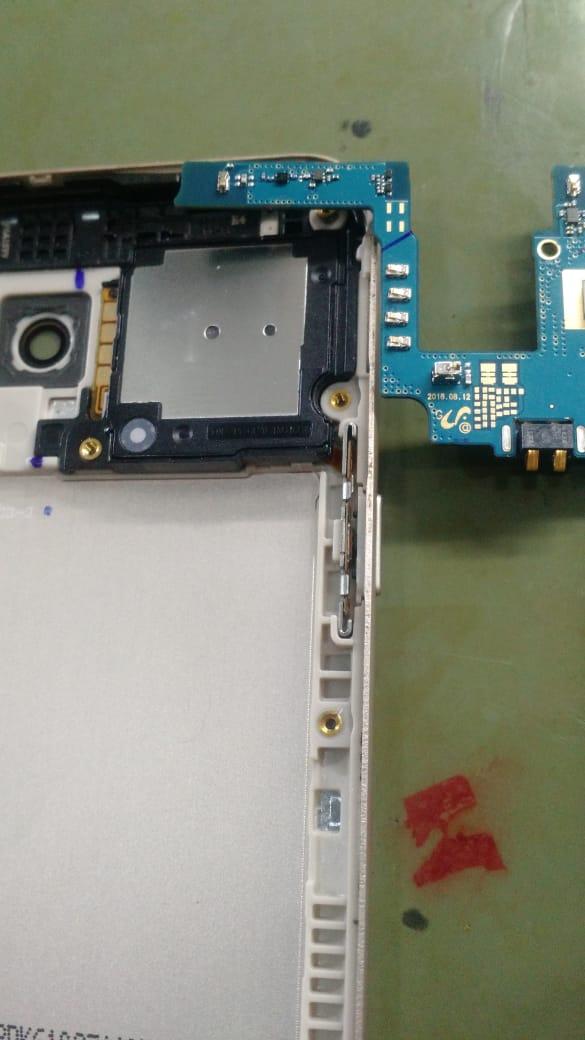

September 28, 20187 yr Author Bom dia André, segui sua dica, verifiquei a placa com a fonte, más nenhum dos contatos chega tensão nenhuma, segue imagem, acho que estou fazendo certo pois verifiquei na carcaça o flex do power esses dois primeiros ai facham curto quando pressiona o botão power!

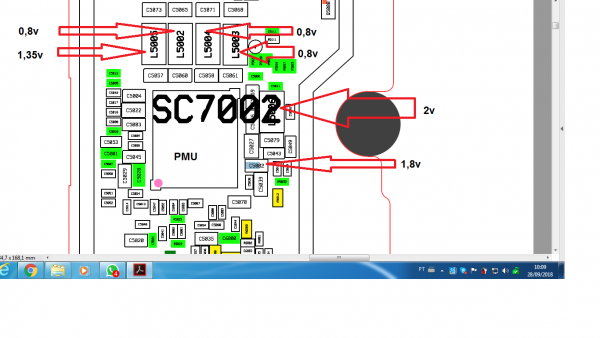

September 28, 20187 yr correto se não chega tensão nenhuma ai,significa q a power manager não esta funcionando verifica as tensões q marquei na foto abaixo se não tiver elas...a power manager não esta funcionando ai pode ser o cristal oscilador ou a propria PMU talvez ressoldando volte,se não voltar só trocando bom trabalho
April 11, 20196 yr Em 28/09/2018 em 10:17, Andre Bordonalli disse: correto se não chega tensão nenhuma ai,significa q a power manager não esta funcionando verifica as tensões q marquei na foto abaixo se não tiver elas...a power manager não esta funcionando ai pode ser o cristal oscilador ou a propria PMU talvez ressoldando volte,se não voltar só trocando bom trabalho Boa tarde, nenhum consumo André.. o L5003 está em curto, eu tiro e a placa continua em curto, mas solfas onde ele estava.. resoldar resolveria será ?
May 19, 20196 yr Quando peguei um aqui o curto era perto do conector de carga onde tem um ci e dois capacitor resinado
November 15, 20196 yr Em 28/09/2018 em 10:17, Andre Bordonalli disse: correto se não chega tensão nenhuma ai,significa q a power manager não esta funcionando verifica as tensões q marquei na foto abaixo se não tiver elas...a power manager não esta funcionando ai pode ser o cristal oscilador ou a propria PMU talvez ressoldando volte,se não voltar só trocando bom trabalho Ola meu amigo estou com um j7 prime diz o cliente que não estava carregando e falando que o problema era o conector, fiz a troca do mesmo o aparelho não passava voltagem para conector da bateria e agora o aparelho não liga mais e nao chega corrente e nem um desse componentes. voce tem alguma dica ?
