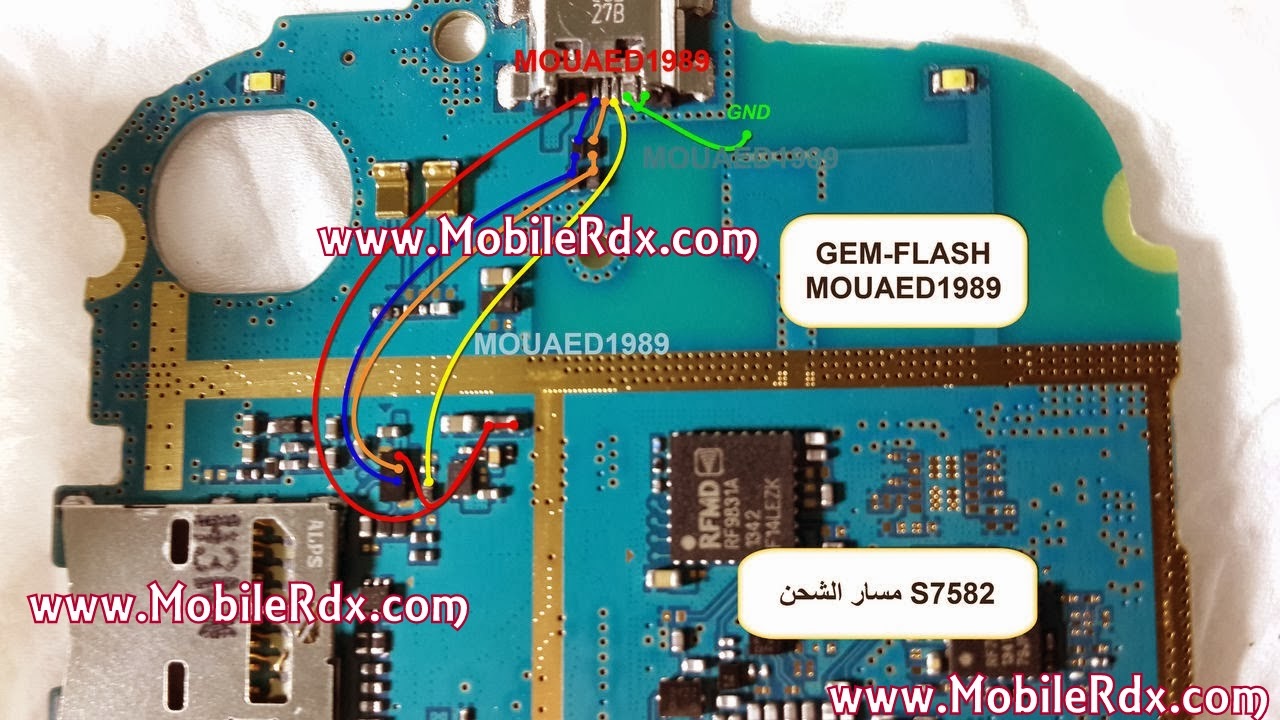

Estou com problemas no conector de carga preciso fazer jumper alguém pode me ajudar

qual modelo é esse aparelho patrão ?

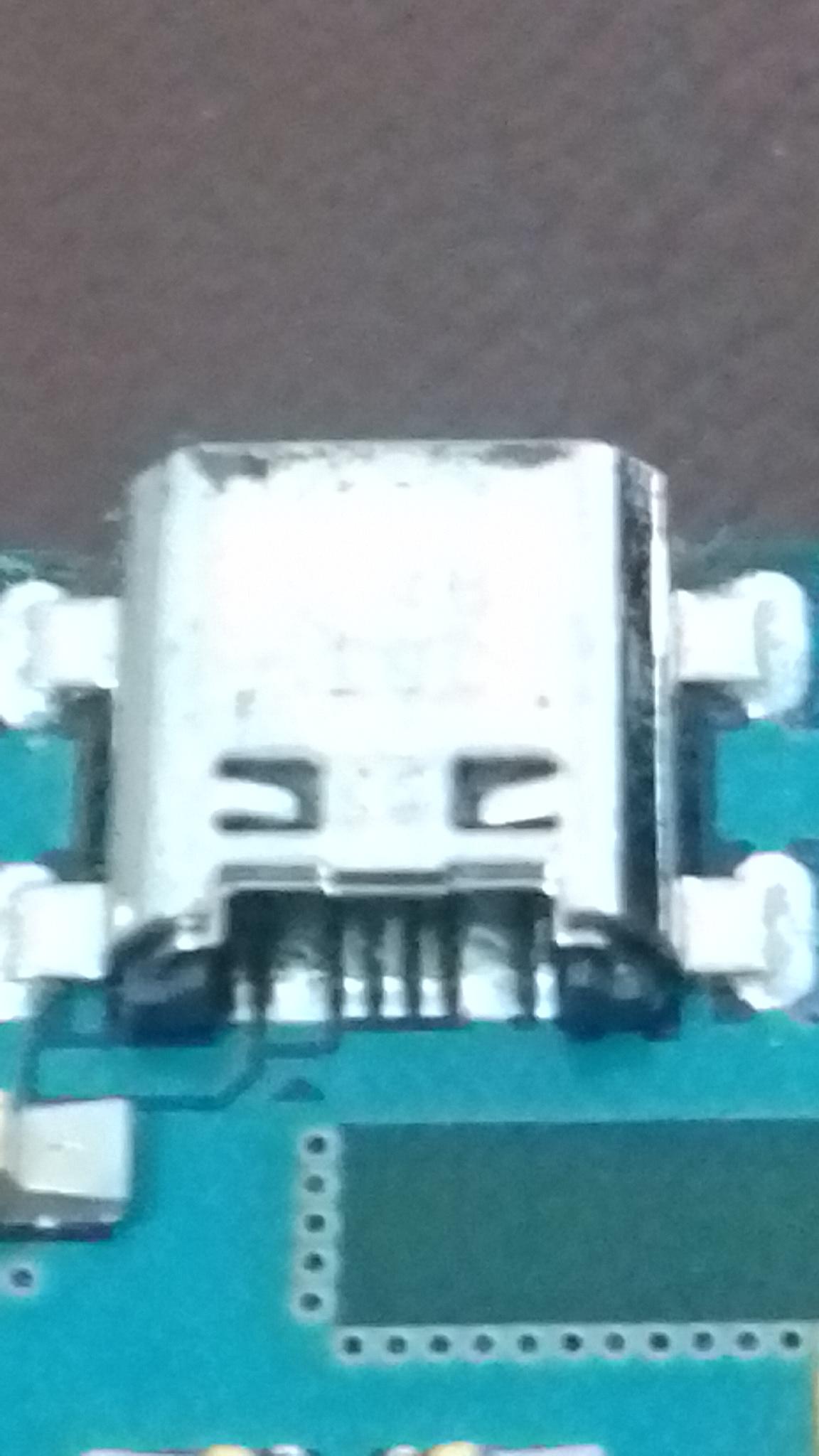

esse conector que o sr colocou nao é desse modelo, o que voce colocou é do 7562,8190...

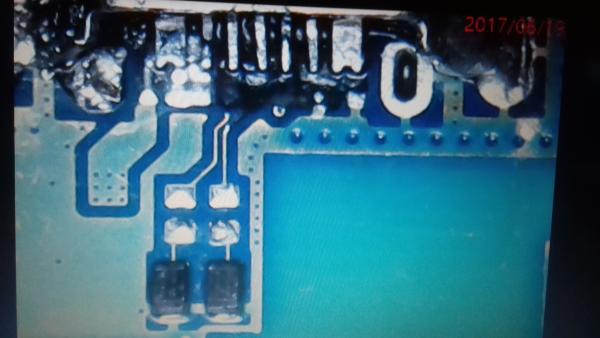

o que precisa ai é igual do g530, 3502... com as trilhas fora de posiçao desse jeito nao tem como fazer um serviço bom.

aparentemente os DOIS positivo ta intacto(nao nessecitando jumper), so colocar um conector compativel e fazer esses jumper.

comprei como se fosse o gt s7582l

andersoncellfortal esse é o modelo gt s7582l

11 horas atrás, Rafael Vasconcelos disse:

esse conector que o sr colocou nao é desse modelo, o que voce colocou é do 7562,8190...

o que precisa ai é igual do g530, 3502... com as trilhas fora de posiçao desse jeito nao tem como fazer um serviço bom.

aparentemente os DOIS positivo ta intacto(nao nessecitando jumper), so colocar um conector compativel e fazer esses jumper.



Agora, edupesadelo disse:

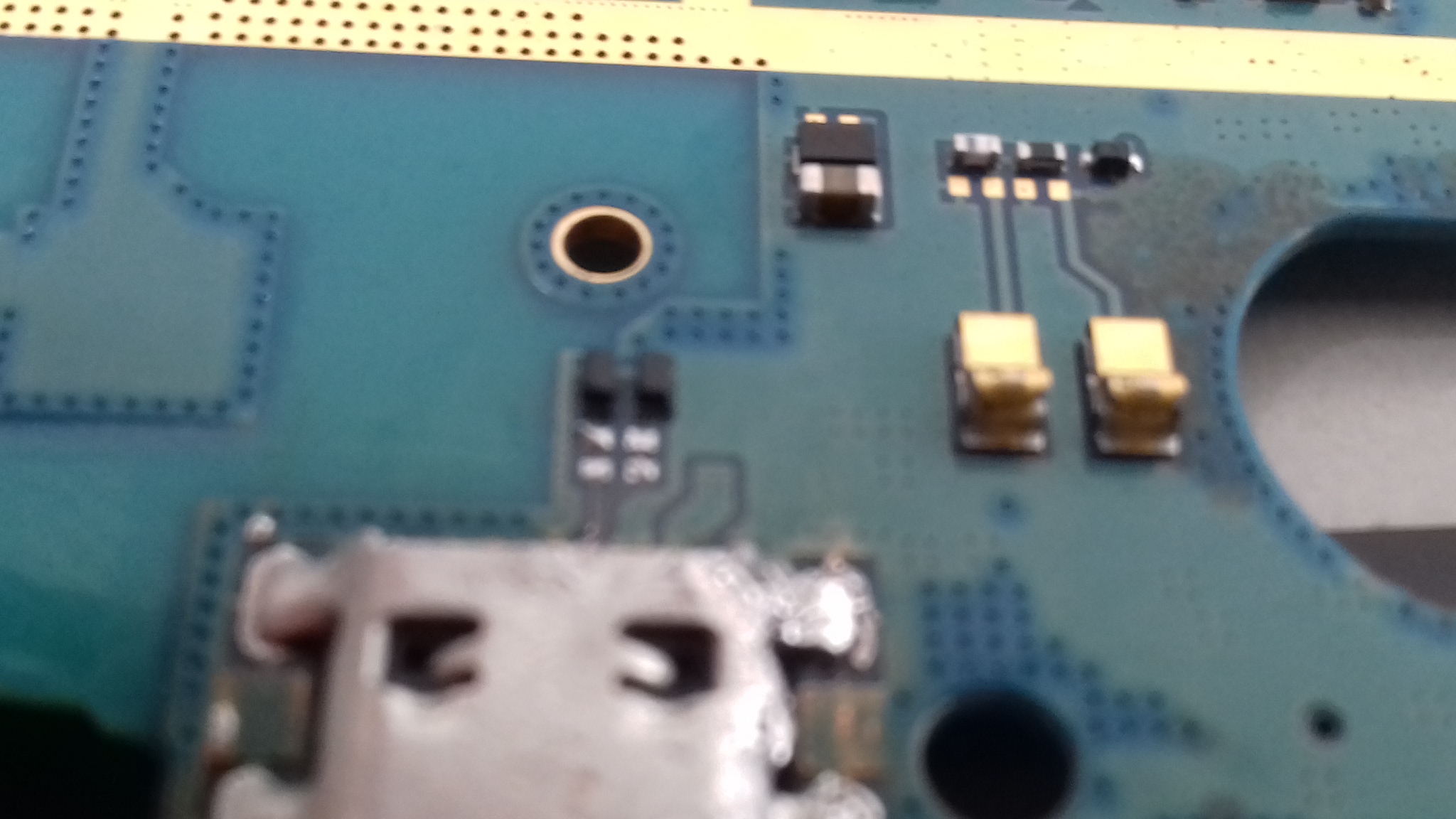

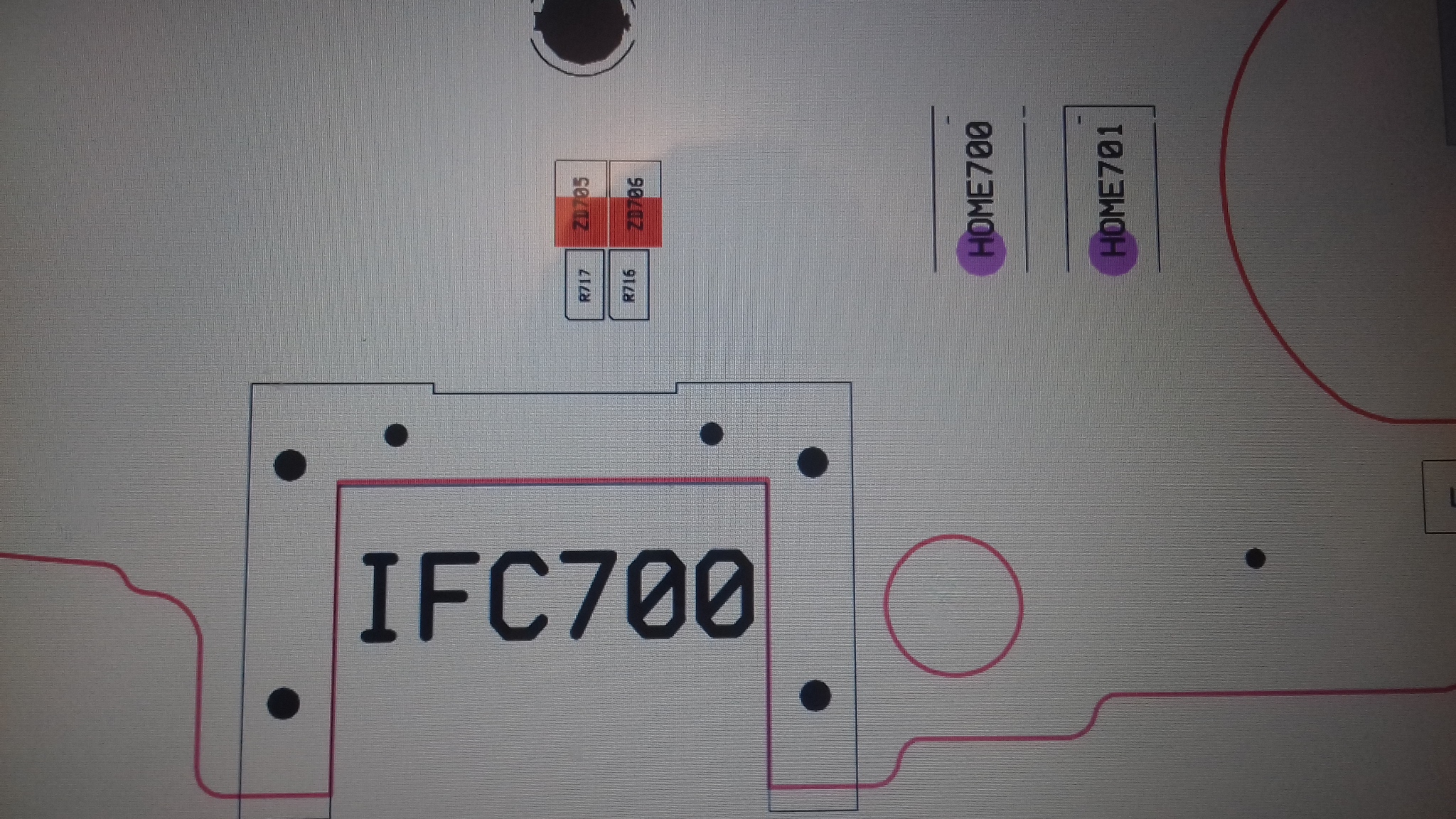

Bom dia Rafael olha aí o esquema eletrico tá faltando 2 resistores conforme já tinha falado que era o modelo galaxy S Duos 2 gt s7582l

Esse conector então vai dar certo, esse conector é do 3502, e os resistores faltando o que faço jumper ou tem que colocar os resistores que faltam

amigo no seu caso só vai ter sucesso se colocar o conector correto. 3812 g530 G3502. você encontra esse conector

50 minutos atrás, AndersonCellFortall disse:

amigo no seu caso só vai ter sucesso se colocar o conector correto. 3812 g530 G3502. você encontra esse conector

ok já consegui o conector 1035, agora só falta resolver o problema dos resistores que estao faltando

Esses componentes que faltam são da parte de dados, ou seja pra funcionar o USB, o bom seria eles funcionar pra funcionar o USB no PC, e também pro celular reconhecer que ele está no USB ou um carregador de parede. Sem jumper nesses dois que faltam está carregando?

mas só pra carregar funciona ? A pessoa não usa pra dados, posso resoldar esses resistores? Se eu não resoldar esses resistores posso ligar direto sem passar por eles?

mas só pra carregar funciona ? A pessoa não usa pra dados, posso resoldar esses resistores? Se eu não resoldar esses resistores posso ligar direto sem passar por eles?

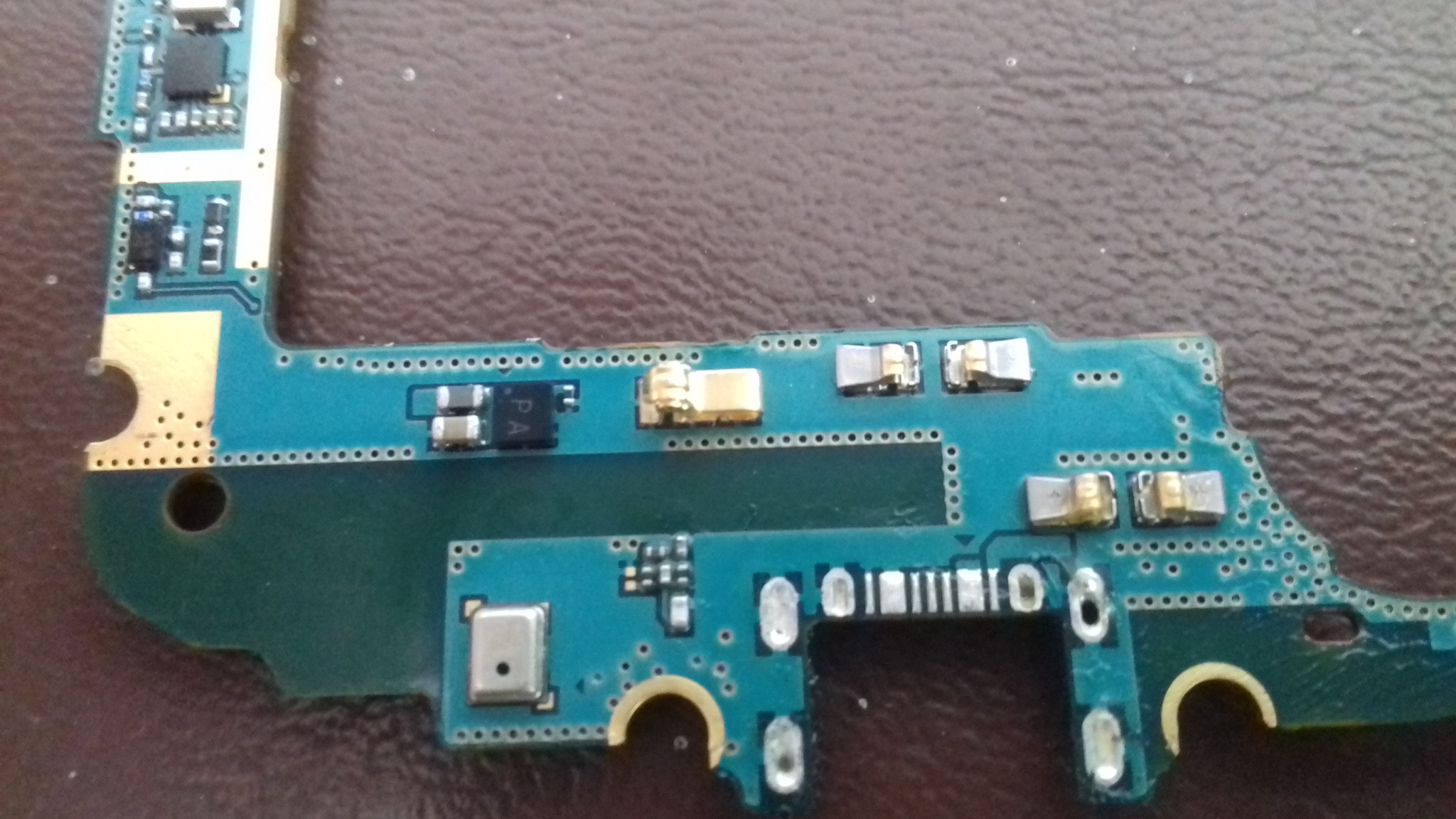

Tenho uma placa do 3502 de onde tirei o conector de onde posso tirar os resistores pra repor os que estão faltando?
