Genesis GT-7304 trilha carga rompida

Posts Recomendados

Boa tarde amigos, estou com um tablet Genesis GT-7304 na bancada e o mesmo está com as trilhas de carga rompidas, peço a ajuda de vocês para localizar o local exato para fazer um jumper.
Desde já Agradeço a todos.

Compartilhar este post


Link para o post
Compartilhar em outros sites
59 minutos atrás, outboxcelulares disse:

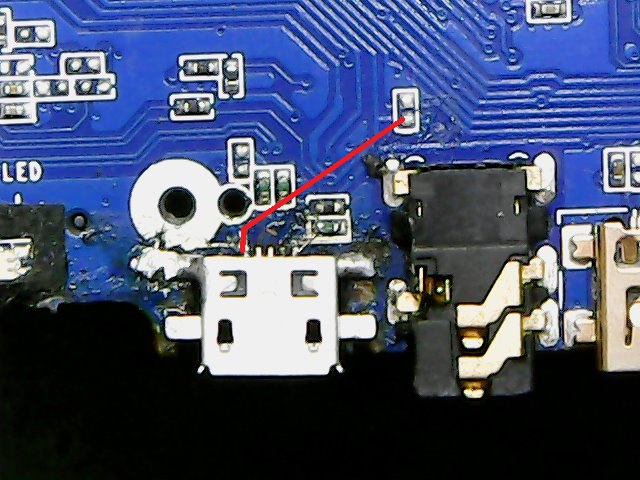

Depois de alguns teste eis ai a solução, marquei o positivo , o negativo pode ser pego de qualquer parte do aterramento do mesmo.



Thu Dec 15 13-22-34.jpg

Obrigado pelo retorno



Tópico Fechado...

Compartilhar este post


Link para o post
Compartilhar em outros sites
