Pessoal estou com uma dificuldade em para onde fazer esse jumper...

esse gram prime tv nao estava ligando, troquei alguns componentes e ele voltou,

mas logo parou e observei que quando tentava ligar ele na fonte de alimentação de bancada,

dava para ver um curto entre alguns componentes, saindo uma luz mesmo tipo curto de fio que sai faisca.

percebi que tem uma ruptura na trilha entre estes componentes, então gostaria de saber,

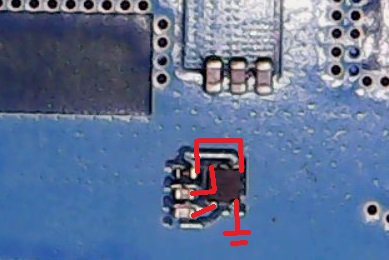

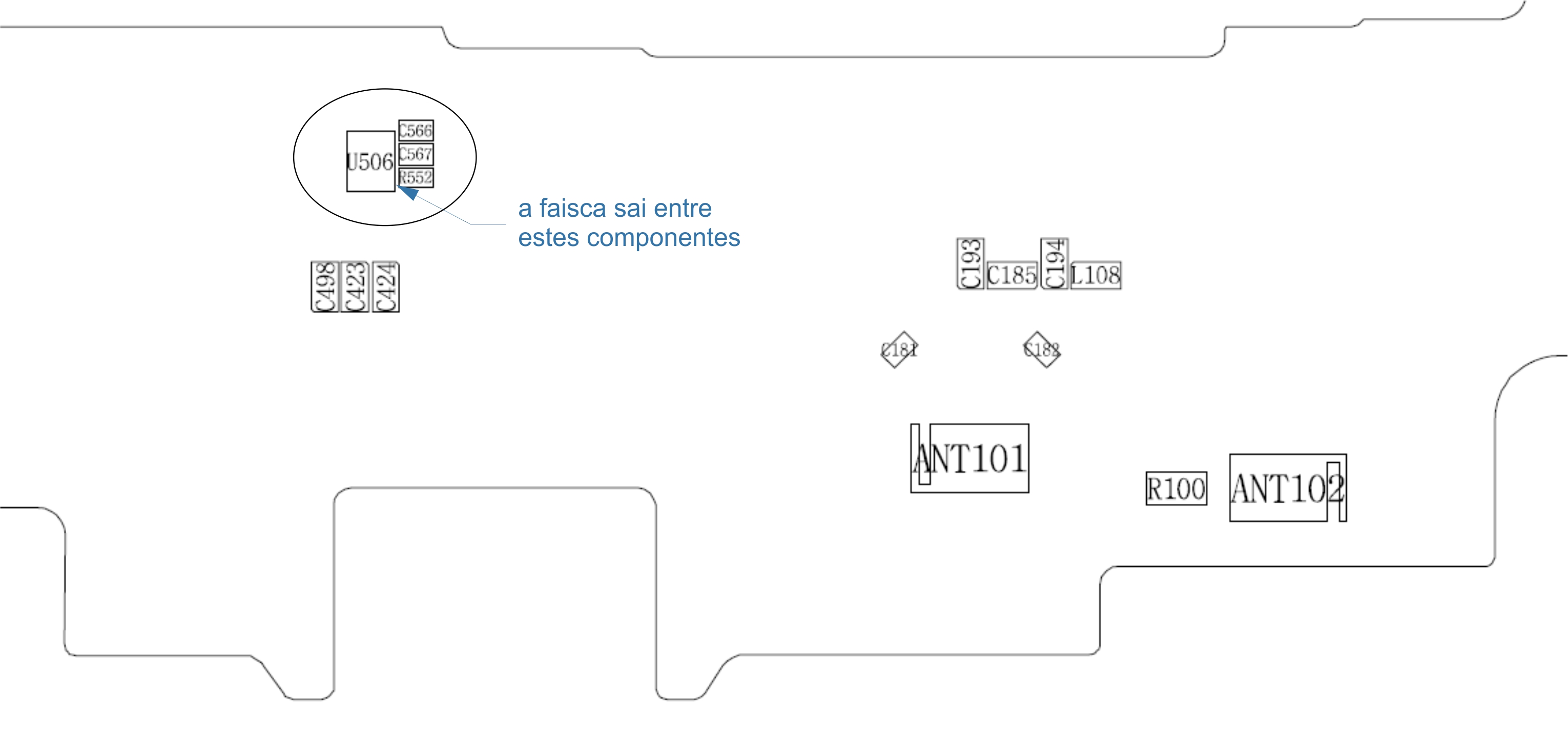

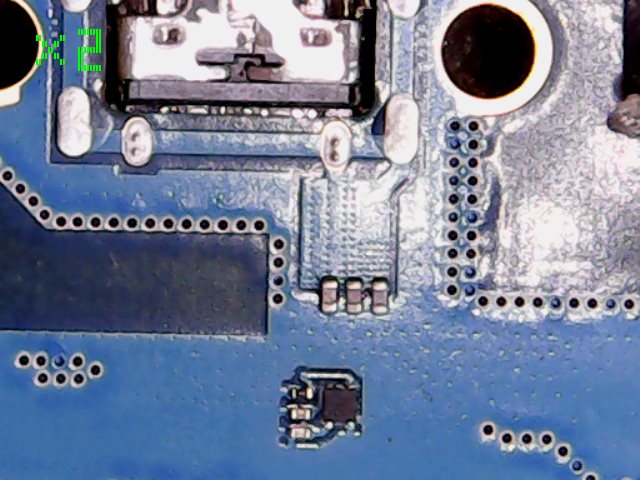

como faço para jumpear estes componente... segue em anexo as imagens referentes aos componentes.



desde ja agradeço a atenção.





Boa Tarde Senhor



Se possível anexe uma imagem dos componentes da placa do próprio aparelho,para que possamos analisar

1 hora atrás, rafaglc disse:

Pessoal estou com uma dificuldade em para onde fazer esse jumper...

esse gram prime tv nao estava ligando, troquei alguns componentes e ele voltou,

mas logo parou e observei que quando tentava ligar ele na fonte de alimentação de bancada,

dava para ver um curto entre alguns componentes, saindo uma luz mesmo tipo curto de fio que sai faisca.

percebi que tem uma ruptura na trilha entre estes componentes, então gostaria de saber,

como faço para jumpear estes componente... segue em anexo as imagens referentes aos componentes.



desde ja agradeço a atenção.





amigo e um componente smd , nao da continuidade em nenhum dos polos .. acredito eu que o jumper nao vai ressolver seu problema ! somente a troca do componente .

no caso o jumper é do smd para o resistor?

acho que o componente esta bom, deve ser trilha rompida pq tem uma marca na placa entende?

no caso da tua imagem eu só preciso pregar do smd para oresistor?

verifique a continuidade das trilhas para o resistor e capacitor ! se nao estiverem ok refaça com um jumper do smd para o componente !

37 minutos atrás, rafaglc disse:

no caso o jumper é do smd para o resistor?

acho que o componente esta bom, deve ser trilha rompida pq tem uma marca na placa entende?

no caso da tua imagem eu só preciso pregar do smd para oresistor?





se o smd estiver com problema faço o jumper assim mesmo?

amigo faca um seguinte remova esse resistor e veja se continua a sair faisca, se continua vai removendo os demais componentes e faça o teste ate encontrar o curto, se tiver outra placa para remover e colocar nesta é melhor mas p ser sincero eu acho que esse c.i esta em curto!
