Caros irmãos do fórum, recorro-vos mais uma vez, como já disse anteriormente, sou novato na lida com tablets, mas veterano em eletronica e informática.
O Caso:
Esse tablet foi comprado no sistema DIRETO DA CHINA. Na chegada o cliente colocou-o para carregar, e segundo ele não carregou. Ligando-o funcionou alguns minutos e apagou. Abri pra ver e estranhei a presença de uma bateria de 3,6V. Mesmo com o adaptador AC o mesmo não liga.
Fui aos testes. Peguei uma associação de baterias 1,2v totalizando 3,6 e liguei no lugar da bateria, o tablet funcionou por alguns minutos e apagou. Fiquei meio desconfiado pois normalmente esses dispositivos são 7,2v. Fiz então uma associação de 7,2v e liguei no ponto nativo da bateria. O tablet funcionou sem problemas até acabar a carga.Liguei então o adaptador AC e este não carregou nem alimentou o tablet.
Concluí então que há uma falha no circuito de alimentação (9,1V).
Necessidade:

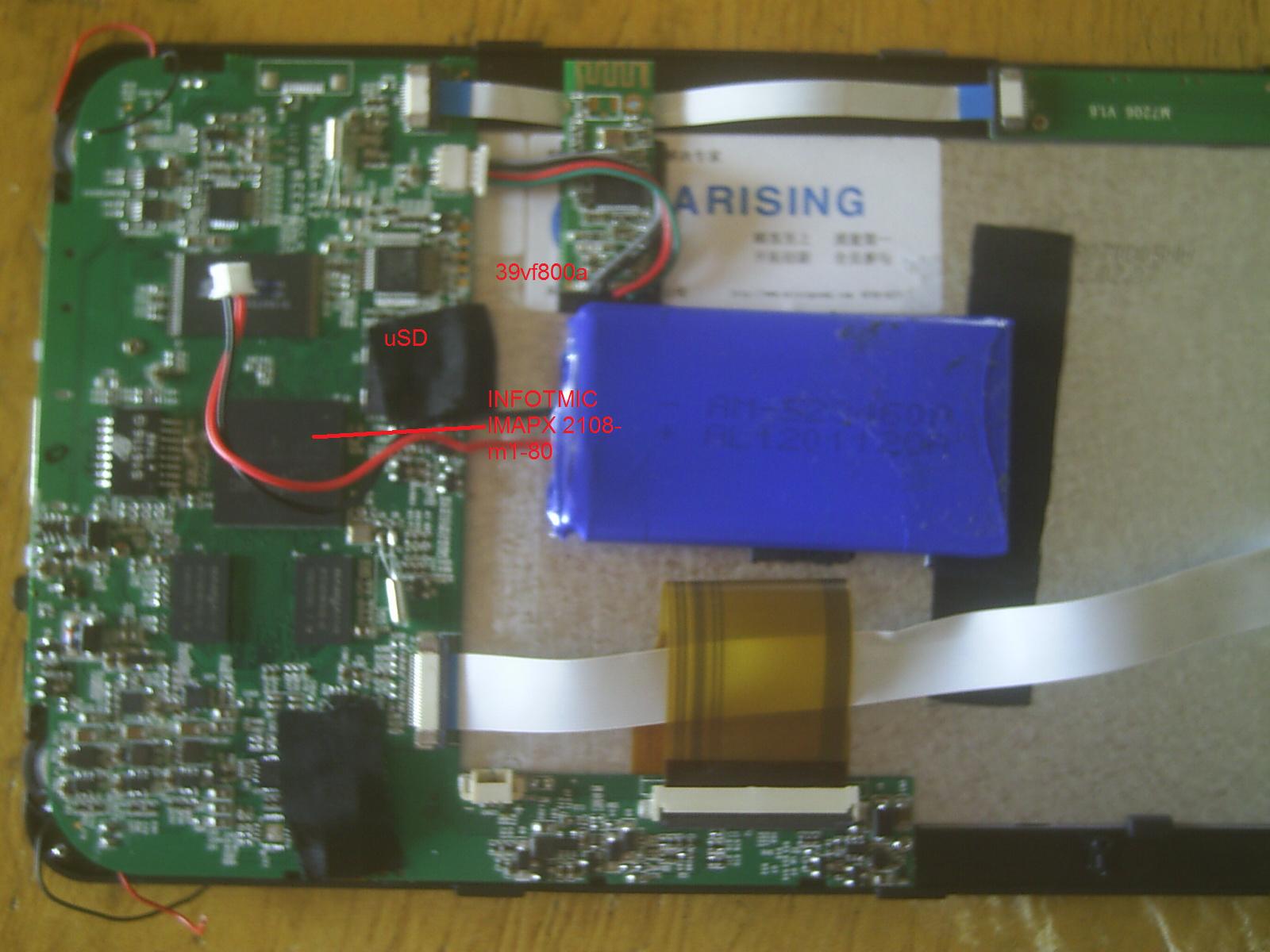

Necessito do esquema elétrico dessa placa, para que possa identifica o ponto de defeito ou se acaso alguém já tenha resolvido aldo semelhante, que me indique o caminho. Segue foto da placa
Desde já Grato.
