Em 05/09/2015 at 09:00, binim cell disse:

solucao: retire esse micro e faça esse jamp..ja ressolvir dois com esse reparo. q nao mostra a imagem no lcd...

o meu deu imagem mais fica tremida e meio escurecida sera oq pode ser



Em 16/10/2015 at 20:10, binim cell disse:

Boa noite retira as cameras e fecha ele sem elas conectadas na placa e testa pra ver

Testei, e com a remoção da câmera Traseira a imagem aparece normalmente, infelizmente não tenho outra camera na loja para substituição... Obrigada pela dica.

Em 05/09/2015 at 10:00, binim cell disse:

solucao: retire esse micro e faça esse jamp..ja ressolvir dois com esse reparo. q nao mostra a imagem no lcd...

Ola amigo, estou com um D337 sem imagem, a parte inferior do lcd esquentando, ja testei outro lcd e ja fiz varios procedimentos para tentar resolver. Nesse caso da foto ai, como seria o jump a ser feito?

Desde ja agradeço.

Boa noite onde tá marcado de vermelho você jampeia com fio





Enviado do meu iPhone usando Tapatalk

Acabei de remover o CI e fazer os 2 jump, mas ainda nao resolveu. Tela preta

ola ,amigo segue a dica vanessa amorim logo acima se não resolver siga passo a passo do esquema elétrico fazendo medições necessárias,postando o resultado.



obs. esse manual de serviço tem aqui no fórum.

Já fiz os procedimentos do esquema elétrico antes e sem câmera, até a troca do conector e medições de componentes do setor, mas sem sucesso.

quais tensões estão chegando no conector lcd?

segue link dowload manual serviço:https://drive.google.com/uc?id=0BypMuG80jnSOTUI1NlYxMXF3RHc&export=download



segue direitinho  que vai dar  tudo certo pagina 110 e 111 verificar se tem todas voltagem  corretas.postar resultado.se estiver todas as voltagem corretas ele  tem que acender.caso o contrario efetue a troca do lcd?

6 horas atrás, cariolando disse:

segue link dowload manual serviço:https://drive.google.com/uc?id=0BypMuG80jnSOTUI1NlYxMXF3RHc&export=download



segue direitinho  que vai dar  tudo certo pagina 110 e 111 verificar se tem todas voltagem  corretas.postar resultado.se estiver todas as voltagem corretas ele  tem que acender.caso o contrario efetue a troca do lcd?

Bom dia amigo, segue ai as tensoes, nos TPs 3 e 4 as tensoes caem depois de um tempo, provavelmente por que o LCD apagou, normal, ja que se trata de LCD_MIPI_DATA ( imagem a ser exibida pelo LCD, acredito), como fiz o jump na madruga ainda nao testei um LCD novo, vou fazer isso mais tarde e posto resultado. Obrigado.





TP1   1.81V
TP2   2.78V
TP3   0.21~0.52V
         0.40
         0.52
         0.40
TP4   0.19~0.19V
L4400 3.86V
TP5   3.76V - FB4401
          0.00V - C2315

11 horas atrás, brucesalum disse:

Bom dia amigo, segue ai as tensoes, nos TPs 3 e 4 as tensoes caem depois de um tempo, provavelmente por que o LCD apagou, normal, ja que se trata de LCD_MIPI_DATA ( imagem a ser exibida pelo LCD, acredito), como fiz o jump na madruga ainda nao testei um LCD novo, vou fazer isso mais tarde e posto resultado. Obrigado.





TP1   1.81V
TP2   2.78V
TP3   0.21~0.52V
         0.40
         0.52
         0.40
TP4   0.19~0.19V
L4400 3.86V
TP5   3.76V - FB4401
          0.00V - C2315

Testei com outra placa e  deu imagem, lcd mesmo esquentando ainda esta bom.

amigo seu post deu certinho aqui obrigado

Tópico já bem antigo e com várias dicas passadas por isso estarei marcando



o mesmo como resolvido



Tópico marcado como resolvido..

Resolvir resoldando !!!



eu tenho o manual,mas não consigo postar nada neste forum

Em ‎06‎/‎10‎/‎2016 em 22:34, kaelstela disse:

Qual Micro devo tirar?





Na foto mais acima, remove o CI que está entre 4 capacitores e faz o jump de acordo

Qual dos dois micro remover?

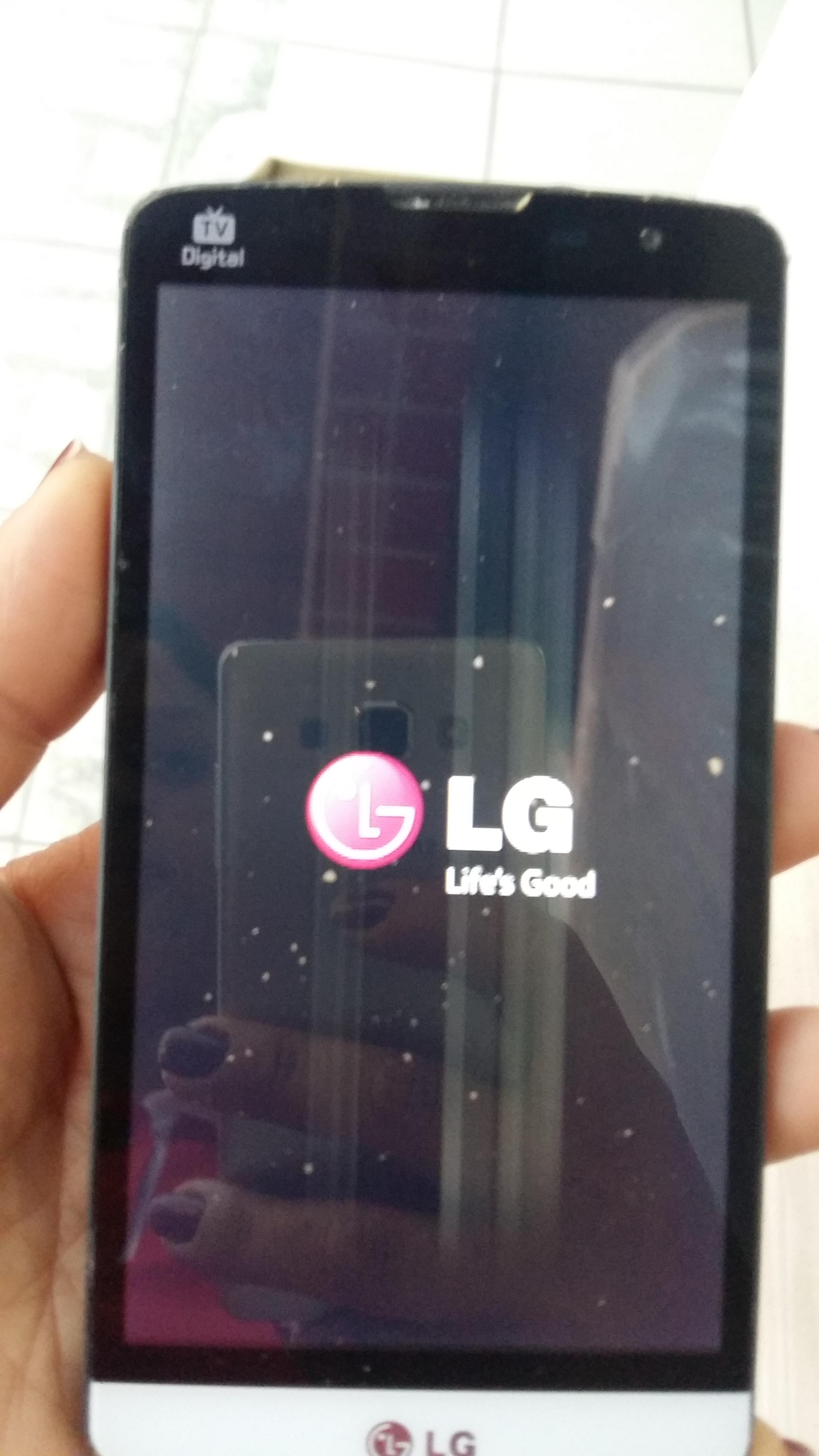

Boa tarde,também estou com esse problema do microfone...mas antes disso troquei o touch e quando encaixei tudo o display ficou listrado,testei  outro display mas o problema persiste .

Infelizmente nao consegui resolver meu proble

Em 05/09/2015 em 10:00, binim cell disse:

solucao: retire esse micro e faça esse jamp..ja ressolvir dois com esse reparo. q nao mostra a imagem no lcd...

ma com esse reparo, mesmo assim obrigado pelo post

Em 27/11/2015 em 15:36, xandyycell disse:

amigo esta aprovado mesmo ,seu post   poço fazer aqui,,,tem 2 atc q. nao funciona o microfone na bancada



Vlw mano funcionou aqui 100%



Meu D337 ta sem iluminação ... O problema é a câmera frontal .. qdo desconecto fica normal



solucao: retire esse micro e faça esse jamp..ja ressolvir dois com esse reparo. q nao mostra a imagem no lcd...

valew deu certo 100%

Em 05/09/2015 em 10:00, binim cell disse:

solucao: retire esse micro e faça esse jamp..ja ressolvir dois com esse reparo. q nao mostra a imagem no lcd...

Aprovado amigo ....100% funcional
