GT - S3650 (Morto) Após queda na água

rafaeltecnico
rafaeltecnico
in REPAROS NO HARDWARE

Featured Replies

Posted

Bom.. veio até a minha A.T um ATC que de acordo com a alegação do cliente caiu na água.

Pois bem, fiz uma ressoldagem na placa, nos locais destacados em vermelho e limpei os conectores, com alcool isopropilico.



depois remontei parcialmente o ATC e fiz o teste ligando direto na fonte.

[http://www.youtube.com/watch?v=3p3n69-4QKg/YOUTUBE]

Gostaria de saber se alguem teria uma opinião consistente de qual seria o problema.

  • Quote

    Bom.. veio até a minha A.T um ATC que de acordo com a alegação do cliente caiu na água.

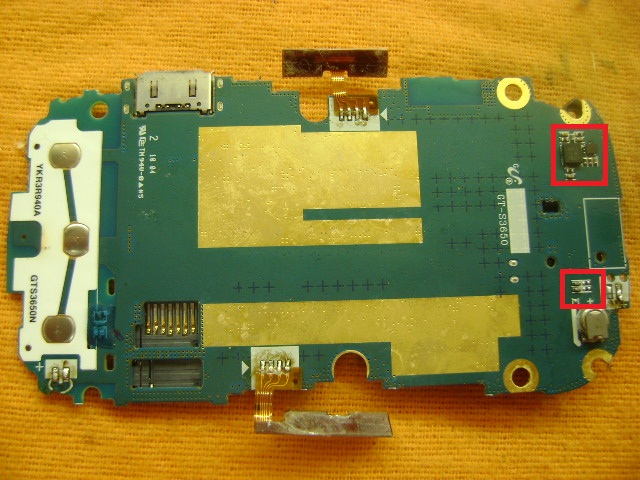

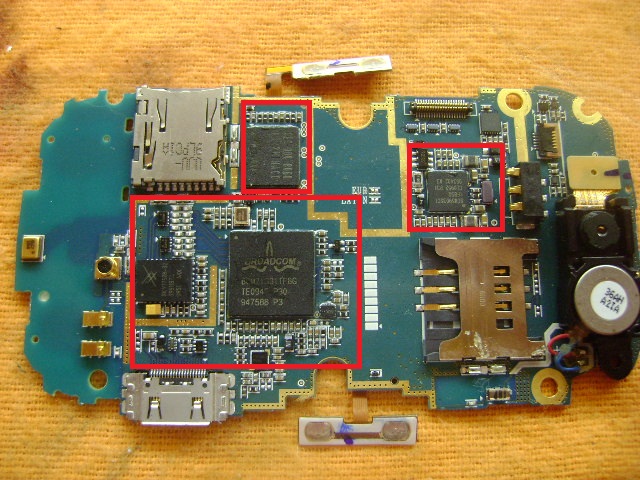

    Pois bem, fiz uma ressoldagem na placa, nos locais destacados em vermelho e limpei os conectores, com alcool isopropilico.

    [ATTACH=CONFIG]23130[/ATTACH]

    [ATTACH=CONFIG]23131[/ATTACH]

    depois remontei parcialmente o ATC e fiz o teste ligando direto na fonte.

    [http://www.youtube.com/watch?v=3p3n69-4QKg/YOUTUBE]

    Gostaria de saber se alguem teria uma opinião consistente de qual seria o problema.

    Amigo retire a manta do teclado e veja se há oxidaçao no power,

    pergunta: o ATC apresenta conssumo na fonte? observe se o fusivel esta bom.

  • Quote

    Bom.. veio até a minha A.T um ATC que de acordo com a alegação do cliente caiu na água.

    Pois bem, fiz uma ressoldagem na placa, nos locais destacados em vermelho e limpei os conectores, com alcool isopropilico.

    [ATTACH=CONFIG]23130[/ATTACH]

    [ATTACH=CONFIG]23131[/ATTACH]

    depois remontei parcialmente o ATC e fiz o teste ligando direto na fonte.

    [http://www.youtube.com/watch?v=3p3n69-4QKg/YOUTUBE]

    Gostaria de saber se alguem teria uma opinião consistente de qual seria o problema.

    Amigo insista no alcool, e deixe secar bem!! verifique ponto a ponto os componentes, veja se nao possui ainda oxidação...

    enfim, se nao ligar tente atualiza a flash,

    post resultados

  • Quote
    • Author

    No estado inicial o ATC estava assim.. eu Pressionava o BTN Power e a corrente ia até 0,69v e caia para 0,00v

    GT - S3650 (Morto) - YouTube

    Depois de algumas ressoldagens e uma limpeza sob a Manta do teclado, deu nisso:

    GT - S3650 [25v] não liga. - YouTube

    Pressiono o BTN de Power e ele chega a no maximo 0,25v de consumo de corrente.

    Pressionando novamente ele volta para 0,01v de consumo de corrente.

    As perguntas são:

    • Dou mais ressoldagem?
    • Paro por ai?
    • O fato de antes não estar segurando a corrente, e agora estar segurando mas provavelmente uma corrente inferior a que o ATC necessita para ligar, indica que tive avanço?
    lembrando que não estou usando Fluxo e sim Alcool Isopropilico para realizar a ressoldagem.

  • Quote
    • 2 months later...

    Bom.. veio até a minha A.T um ATC que de acordo com a alegação do cliente caiu na água.

    Pois bem, fiz uma ressoldagem na placa, nos locais destacados em vermelho e limpei os conectores, com alcool isopropilico.

    [ATTACH=CONFIG]23130[/ATTACH]

    [ATTACH=CONFIG]23131[/ATTACH]

    depois remontei parcialmente o ATC e fiz o teste ligando direto na fonte.

    [http://www.youtube.com/watch?v=3p3n69-4QKg/YOUTUBE]

    Gostaria de saber se alguem teria uma opinião consistente de qual seria o problema.

    caro amigo, dependendo do tempo que esse atc ficou em contato com água,os efeitos nocivos podem ser irreversíveis,agora sobre o seu procedimento de limpeza vc disse que limpou só os conectores,o certo seria vc fazer uma desoxidação profunda da banheira de ultrasom em toda pci, e fazer umas três tentativas de ressolda,agora sobre ter uma resposta consistente é no minimo incoerente da nossa parte,determinarmos uma solução exata,pois em si tratando de agua todo o circuito é afetado,logo não podemos de antemão saber a onde foi ou não danificado.por isso devemos ressoldar toda a pci,tendo cuidado com o processador e a memoria.

  • Quote

    ea solucao???? nada aida to com um aqui do mesmo jeito??? zica

    Amigo o post eh antigo demais, tem mais de 30 dias......

    se vc tem um com o mesmo defeito verifica oxidaçoes, faz ultrasson, ressolda e se naum funcionar faz uma atualizaçao....

    E de preferencia crie um topico pro seu problema, leia as regras...

    Mesmo assim boa sorte

    E jah q ressucitou o topico, post resultados....(rsrsr)

  • Quote

    Bom amigo já peguei atc neste estado no meu caso resolvi fazendos os procedimentosa que vc já fez mais trocando componetes defeituosos em curto, tive que verificar em toda a placa um a um e substituir. é meio cansativo mais dá resultado.as vezes a oxidação some da nossa vista mais danifica a base da placa onde fica os componentes sempre faço resolda com a pasta que me ajuda a remover impurezas e renovo as soldas , como já citei é muito cansativo. espero ter ajudado. poste resultados belez
