N9600 Samsung note 9 Triângulo ao carregar


Posts Recomendados

Ola, Você fez a subistituição do conector de carga ou do Dock por completo?
Teste com um dock novo por completo.
Esse Problema apenas ocorre ao plugar o carregador? O ATC ta funcionando(ligando, iniciando perfeitamente?)
Caso esteja apresentando essa mensagem apenas ao conectar o carregador vamos la.

No Note 9 temos uma malha denominada de USB_THM(Thermistor do Dock de Carga). Ela é alimentada com uma tensão de 1.8V, onde tem uma resistencia em serie e um capacitor paralelo ao gnd. (R8024 de 100K Ohm e C8056 de 1NF e 25V) Verifique se nao se encontra em curto, e veja se tem algum valor de comunicação(teste em queda de tensão), verifique se a resistencia tem seu valor, e caso seu multímetro tenha a função, verifique a capacitancia do capacitor. Caso esteja tudo Ok, va no conector fpc do dock decarga, essa malha USB_THM vai para la.

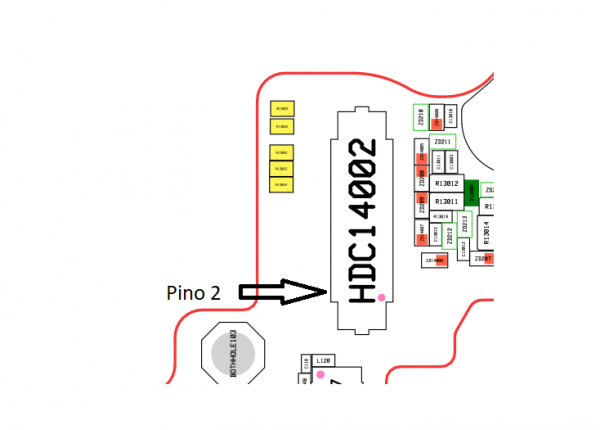

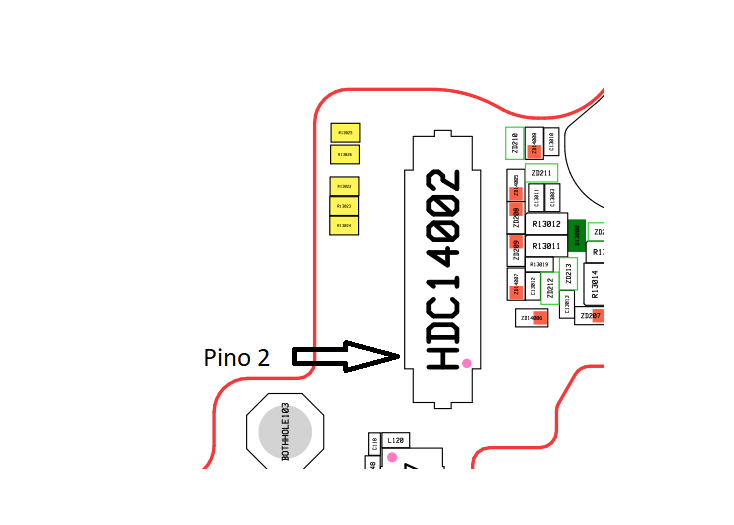

Ela vai no Pino 16 desse conector, como mostra a imagem acima, os valores pares estão a esquerda. Ou seja começa do 2,4,6,8... De baixo para cima. Ao chegar no Pino 16 Verifique se tem Informação(teste em queda de tensão).
Infelizmente nao tenho valores de referencia, para te auxiliar melhor, mas caso nao encontre nada de errado, e caso alguem ou ate mesmo você consiga os valores de referencia em queda de tensão para essas malhas, tudo indica que é a CPU, Pois a Malha se vai do conector entra em alguma camada da placa e vai direto para a CPU. Espero ter ajudado em algo.

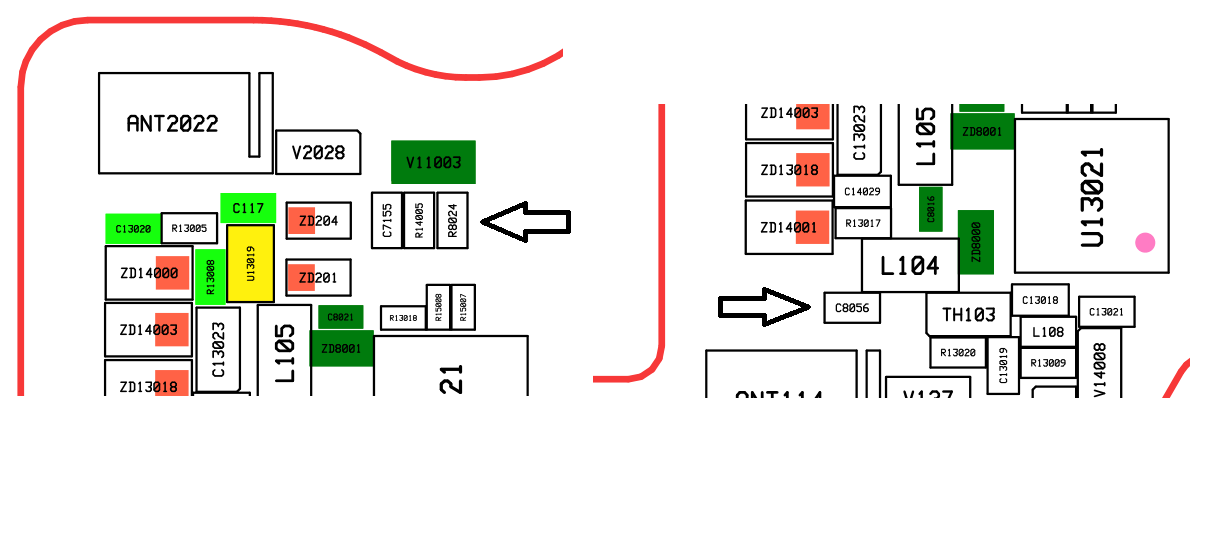

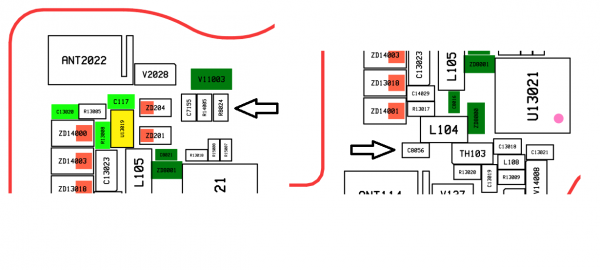

Ai esta a localização do Resistor e Capacitor. Estão na parte de trás do Conector FPC do Dock de Carga.

Em 08/03/2021 em 16:58, warleyvitoriano disse:

Boa tarde...



Estou com um Samsung note 9 que ao colocar para carregar aparece esse triângulo de aquecimento da bateria,já troquei conector de carga mas não resolveu.

Alguém com uma solução?
