Estou com j600GT que caiu na água , fiz a desoxidação , porém está sem imagem , já testei outra frontal (essa frontal está funcionando ) o aparelho chega notificação porém não da vídeo , gostaria de saber a onde fica o filtro ....obrigado

estou com um com o mesmo problema assim que resolvido eu posto alguma solução!

  Em 19/07/2019 em 18:33, dien145 disse:

Estou com j600GT que caiu na água , fiz a desoxidação , porém está sem imagem , já testei outra frontal (essa frontal está funcionando ) o aparelho chega notificação porém não da vídeo , gostaria de saber a onde fica o filtro ....obrigado

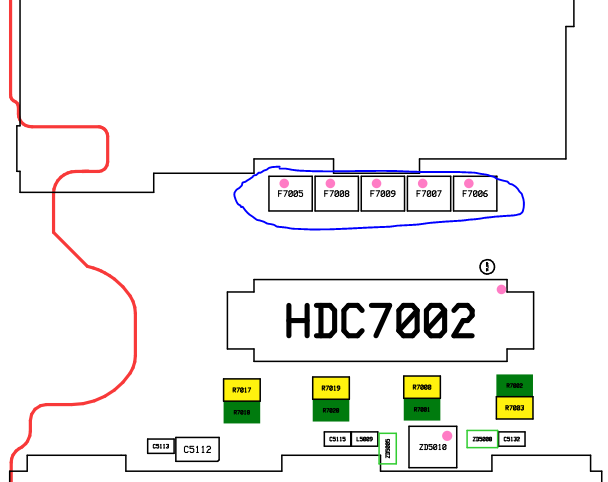

Verifique esses filtros de imagem se estáo todos funcionando

já vou testar!

eu testei fiz este esquema achei

não deu certo  e logo após o procedimento os capacitores que me fornecia 7v parou de chega esta energia

acho que meu problema esta em outro lugar

pesso desculpas por não editar a imagen

no meu caso não ta chegando mais ao voltagen representada de vermelho, mas estava,

o que me leva acreditar jundo com o problema apresentado na minha bancada que e outro componente

pois o mesmo estava funcionando perfeitamente e quando o problema apresentou ficou intermitente aparecendo a imagen e depois subindo e descendo ate ficar toda preta e não ascender mais o touch funciona pois ligei o comando de voz para testa

ate agora meu problema não teve solucao

o touch funciona so não liga o lcd

o sinal do lcd vem do pmic U5001 verifique o mesmo

uma dica, pra dar os valores certos, a frontal precisa estar conectada, nesse modelo a maioria é solda fria no ci de imagem, tente uma resolda nesse ci, se voltar a dar imagem faça um reballing pois pode voltar a parar imagem futuramente

  Em 09/12/2019 em 10:05, Douglaseedmea disse:

eu testei fiz este esquema achei

não deu certo  e logo após o procedimento os capacitores que me fornecia 7v parou de chega esta energia

acho que meu problema esta em outro lugar

pesso desculpas por não editar a imagen

Galera no meu caso eu raspei a trilha que está em vermelho no conector do visor mas pra frente e fiz um Jump e deu certo a trilha estava rompida em baixo
