bom dia amigos estou com motorola moto g4 play xt1603 q tem duas trilhas de filtro de imagem ropididas alguem me poderia me ajudar a fazer o jumper correto pra arumar esse aparelho?

23 minutos atrás, thiago32 disse:

bom dia amigos estou com motorola moto g4 play xt1603 q tem duas trilhas de filtro de imagem ropididas alguem me poderia me ajudar a fazer o jumper correto pra arumar esse aparelho?

Bom dia,
Tente substituir essa foto pois esta fora de foco e dificulta a visualização. Enquanto isso, vou verificar no esquema as linhas desses filtros.

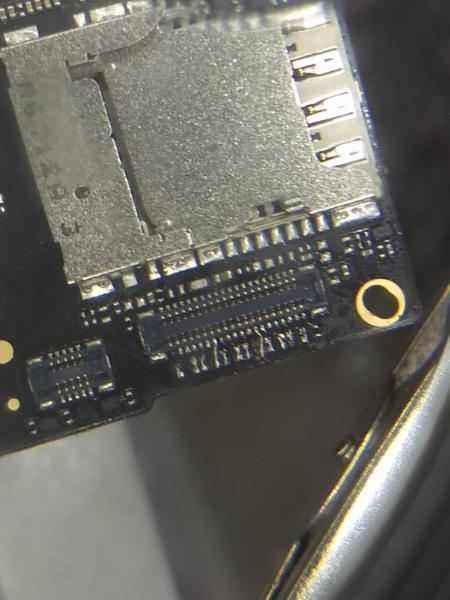

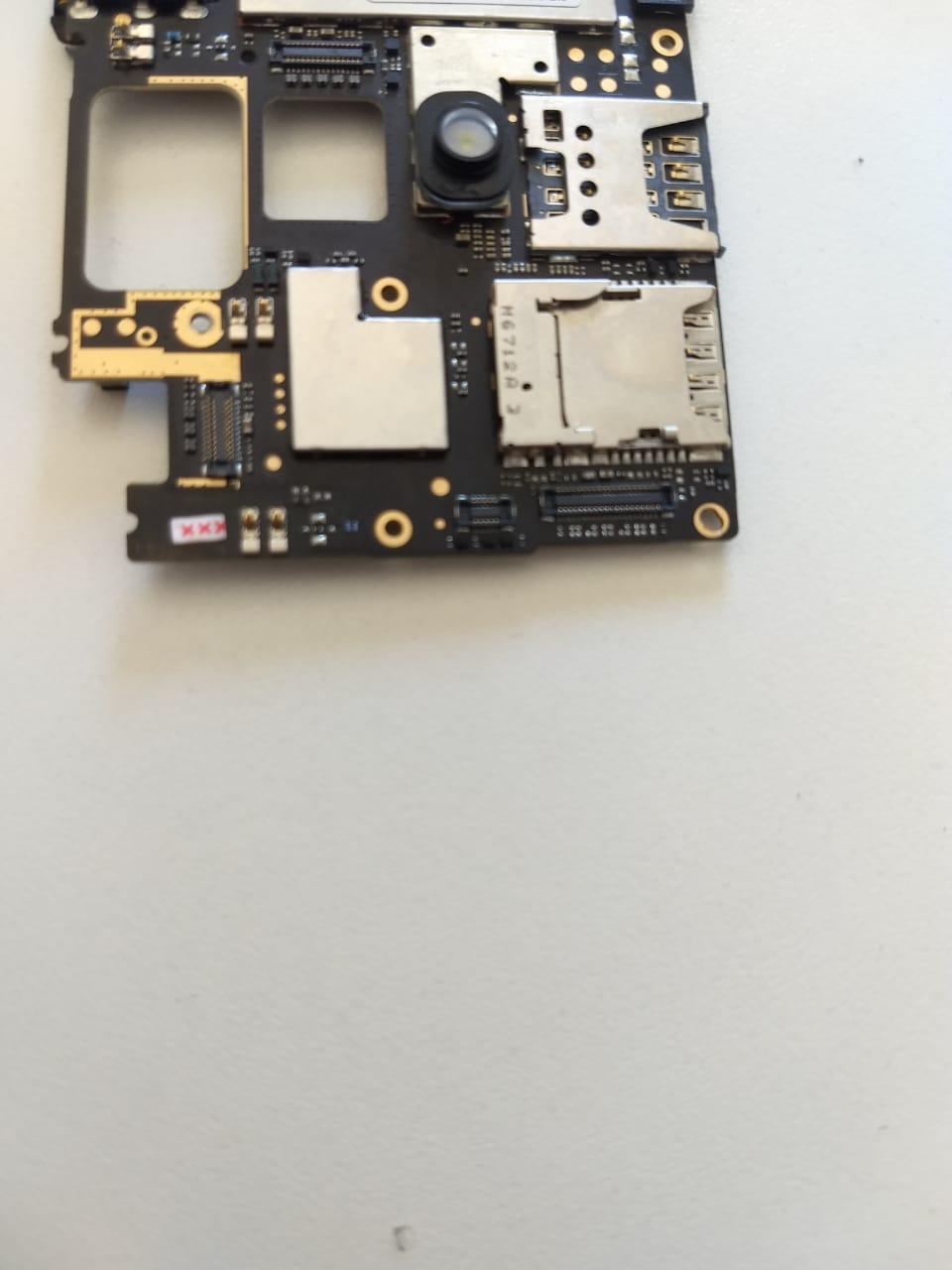

akie esta outra foto

14 minutos atrás, thiago32 disse:

akie esta outra foto

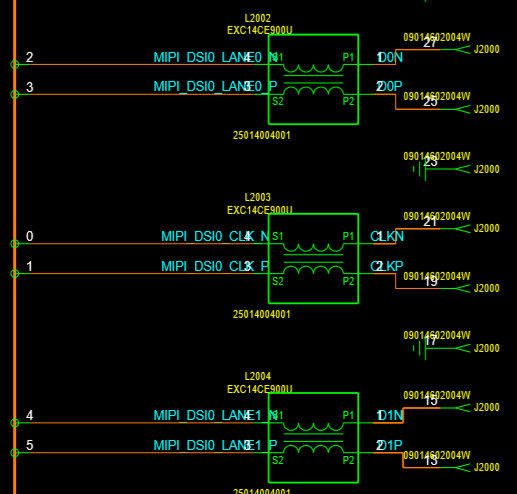

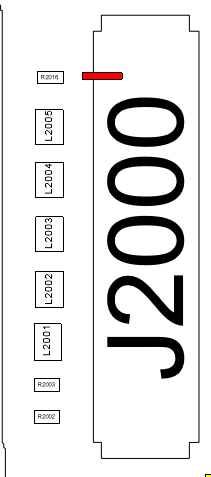

Abaixo anexei a localização das duas bobinas e também as trilhas delas para o conector do LCD. L2002 tem ligação com os pinos 27 e 25 do conector e L2004 tem ligação com os pinos 15 e 13.
Tente e poste resultados.

Editado Outubro 30, 2018 6 anos por Jesiel Pfeifer

2 horas atrás, Jesiel Pfeifer disse:

Abaixo anexei a localização das duas bobinas e também as trilhas delas para o conector do LCD. L2002 tem ligação com os pinos 27 e 25 do conector e L2004 tem ligação com os pinos 15 e 13.
Tente e poste resultados.

amigo eu comsegui fazer o jumper  e funcionou porem a imagem dessa placa fica estranha e a frontal ta normal ja testei em outra placa  vamos tentar via whtasapp dai te mando meu numero

4 minutos atrás, thiago32 disse:

amigo eu comsegui fazer o jumper  e funcionou porem a imagem dessa placa fica estranha e a frontal ta normal ja testei em outra placa  vamos tentar via whtasapp dai te mando meu numero

Consegue anexar uma imagem do reparo? Acredito que essa interferência na tela possa ser devido a bitola do fio.

4 minutos atrás, Jesiel Pfeifer disse:

Consegue anexar uma imagem do reparo? Acredito que essa interferência na tela possa ser devido a bitola do fio.

amigo ele estava com esse defeito quando chegou pensei q fosse filtro mais na hora de fazer  o reparo estorou mesmo assim vou mandar a fto do reparo

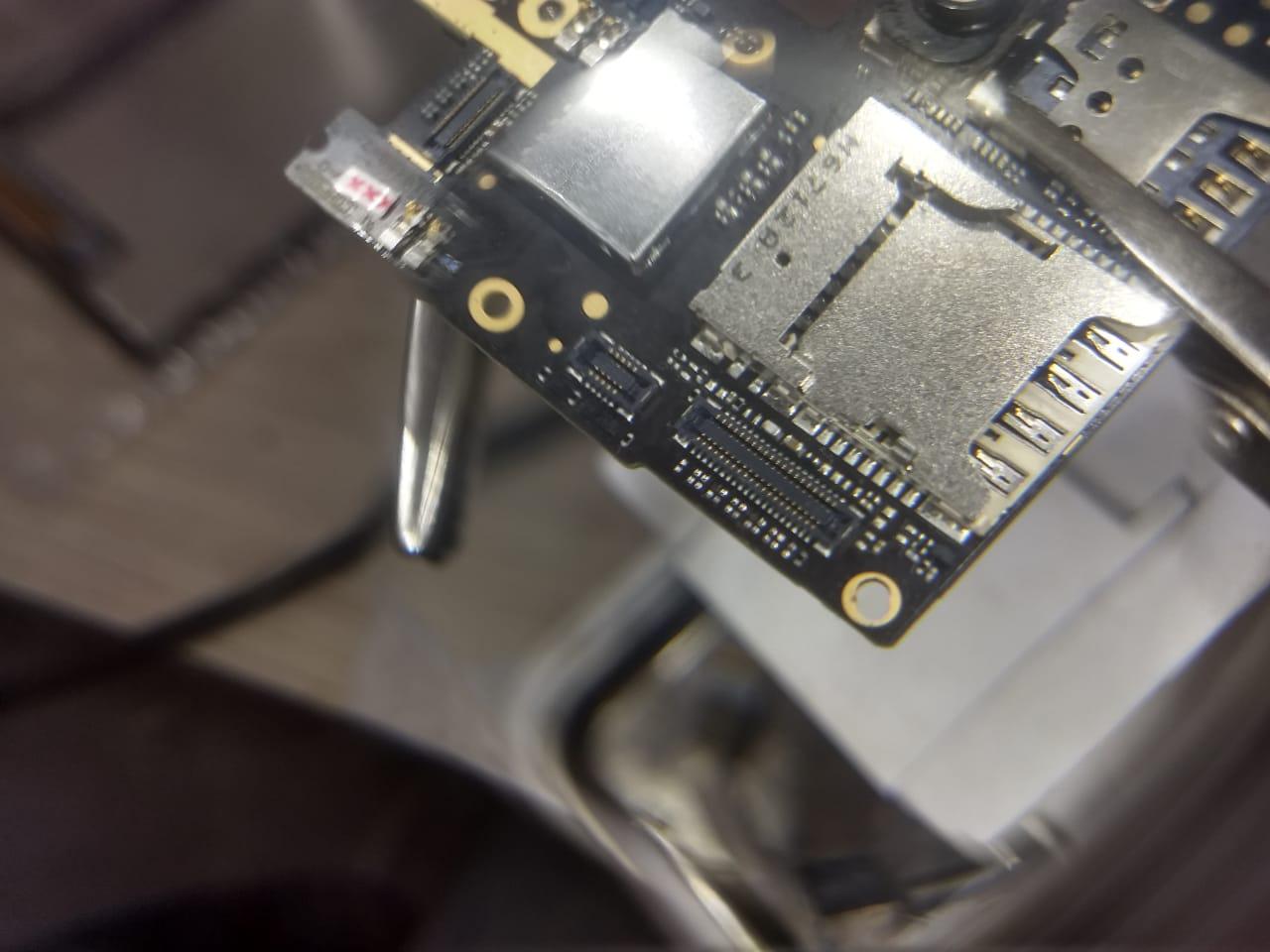

akie esta amigo

3 minutos atrás, thiago32 disse:

akie esta amigo

Não possui outra placa para retirar os filtros e recolocar nesta? Repondo os filtros e realizando os jumpers nas trilhas que estão faltando poderia resolver seu problema.

Alguma progressão no tópico?

Em 30/10/2018 em 14:45, Jesiel Pfeifer disse:

Não possui outra placa para retirar os filtros e recolocar nesta? Repondo os filtros e realizando os jumpers nas trilhas que estão faltando poderia resolver seu problema.

retire de uma placa sucata do moto g2 tem  esses fltros

mais o q eu faço com  os filtros q as tilhas estao rompidas

16 horas atrás, Cleyton Moreira disse:

retire de uma placa sucata do moto g2 tem  esses fltros



Em 01/11/2018 em 11:38, thiago32 disse:

mais o q eu faço com  os filtros q as tilhas estao rompidas



Solde eles nos locais corretos e no pino que está corrompido puxe um jumper até o local indicado.
