estou com um moto g5s plus xt1683 com as trilhas do micro fone rompido alguma solução de jamper ?

Boa tarde amigo,sempre quando fizer a solicitação de algum jumper ou de como proceder no reparo relacionado a hardware,sendo possível sempre post uma imagem nítida do local,assim poderemos lhe auxiliar melhor no devido reparo.

Editado Julho 5, 2018 6 anos por Ivan kern nunes

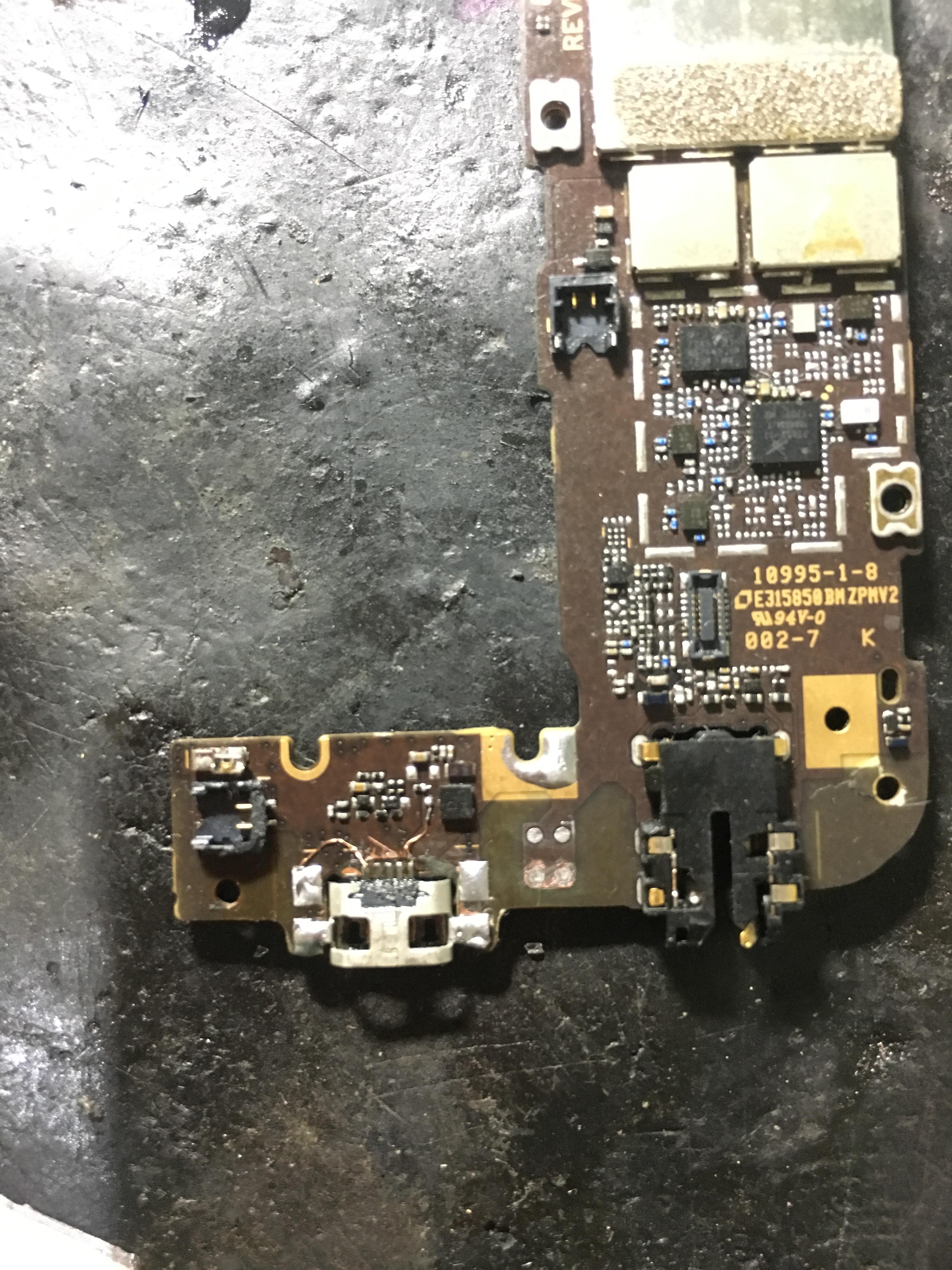

Os 2 positivo tá placa tá rompido trilha

1 hora atrás, Amaral Celular disse:

Os 2 positivo tá placa tá rompido trilha

obrigado por postar a imagem,se possível informe se do lado contrario da pci se possui componentes,se sim post uma imagem nítida do local .

vou deixar aqui o manual técnico do mesmo,assim ficará mais fácil de localizar os pontos : LINK.

Editado Julho 5, 2018 6 anos por Ivan kern nunes

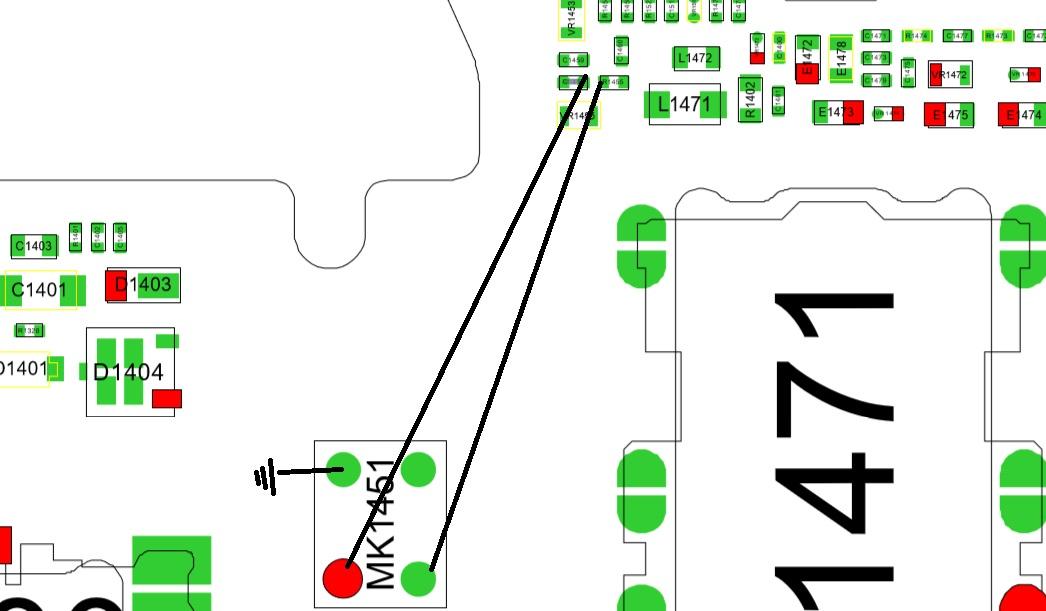

os pontos do g5 plus são no c1455 e c1458 :



Amigo essa placa é diferente do meu aqui é moto g5s plus xt1683

37 minutos atrás, Amaral Celular disse:

Amigo essa placa é diferente do meu aqui é moto g5s plus xt1683

Vou verificar a tarde e vejo pra você se consigo deste modelo exato.

tente este amigo.

tentei aqui mas não deu



ta meio confuso as linhas vermelhas

2 horas atrás, Amaral Celular disse:

ta meio confuso as linhas vermelhas

Post uma imagem bem nítida,pois na resolução que você mandou não consegui ampliar para ficar melhor os pontos do jumper.

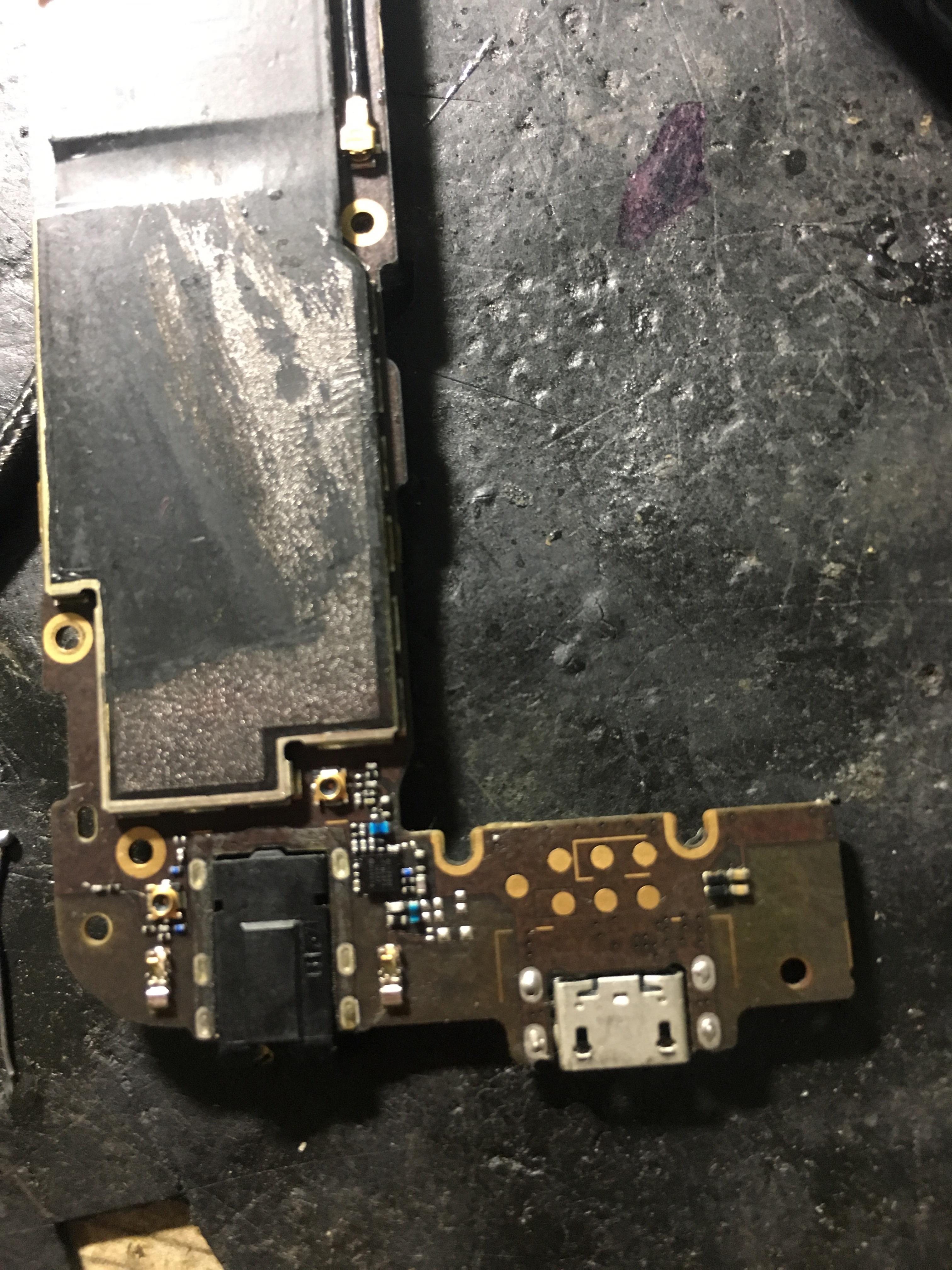

mandeu outra foto ai



53 minutos atrás, Amaral Celular disse:

mandeu outra foto ai



tente estes jumper,se não der certo inverta os mesmos.test e post resultado.



DEU CERTO AQUI AMIGO, VALEU AI OBG.

obrigado pelo retorno,e que bom que obteve exito no reparo,o tópico será marcado como resolvido para futuras pesquisas sobre o mesmo defeito.



os pontos do g5 plus são no c1455 e c1458 :Boa noite.

Esse outro ponto verde, é terra tbm?





os pontos do g5 plus são no c1455 e c1458 :Boa noite.

Esse outro ponto verde, é terra tbm?

Boa noite,somente os de cima são gnd.

Estou com um g5 plus com as trilhas intactas, fiz duas trocas e não funcionou, em seguida efetuei o jumper e continuou sem funcionar, alguém pode me ajudar ?

faz uma adaptaçõa de microfone universal com resistor, quando chega aqui assim que não quer funcionar com os microfones originais eu faço essa adapitação e sempre resolve

Em 31/12/2018 em 10:32, Higor Laviola disse:

Estou com um g5 plus com as trilhas intactas, fiz duas trocas e não funcionou, em seguida efetuei o jumper e continuou sem funcionar, alguém pode me ajudar ?

Bom dia amigo, peguei um G5 plus desse mesmo jeito aqui na minha assistência, troquei três microfones e não dava resultado, consegui resolver trocando o microfone que fica na parte superior.

espero ter ajudado



Em 31/12/2018 em 20:32, Cleyton Moreira disse:

faz uma adaptaçõa de microfone universal com resistor, quando chega aqui assim que não quer funcionar com os microfones originais eu faço essa adapitação e sempre resolve

Conseguiu resolver este problema? Estou com o mesmo problema

Bom dia Galera, tenho um moto g5 plus igual deste que achei aqui no fórum, com falta de bobina E1476, será que só jampear ta bom?, ou tenho que repor este ítem?
