Obrigado pela resposta Neno.

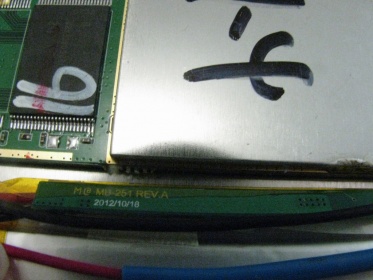

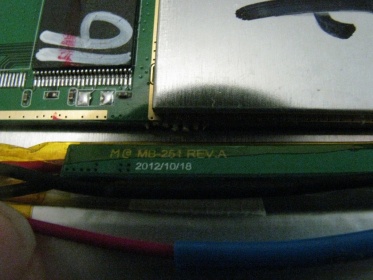

O PCM ao que me referi é a "Protection Circuit Modules" ou PCB "Protection Board Charger", é uma plaquinha onde as duas baterias deste tablet estão ligadas. A finalidade destas plaquinhas é proteger as baterias de curto-circuito, sobrecarga, sobre-descarga e sobrecorrente. É a placa estreita que aparece na foto abaixo:
Este tablet é de 10,1", CPU Rockchip RK3188, Cortex A9 quad core. Tem duas baterias com o total de 7800 mAh.
O carregador dele é de 5Vcc x 2,5A.
Eu imaginei que fosse esta plaquinha pois as duas baterias estão carregadas, ambas estão com 4,15 Vcc, as duas baterias estão ligadas nesta plaquinha (não sei se estão em série ou paralelo), existem apenas dois fios que saem desta plaquinha e que são conectados a motherboard, e a unica forma de chegar alimentação na motherboard é passando por esta plaquinha.

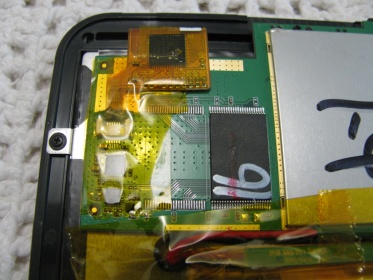

Vou tentar descobrir onde esta este dobrador de tensão, o curioso é que existe um CI no próprio flatcable do LCD, nunca havia visto isto, não creio que o dobrador esteja neste CI, o que você acha?
++
Não consegui postar as fotos pelo Clanload, mas elas estão aqui:
(Removido links externos - Anexados ao Clanload)
Quando o backligth esta queimado, ou desligado, é possível notar alguma imagem na tela?
