Olá amigos do CLAN. Estou com um q5 que está dando "erro de ficheiro" quando ligo!... creio que seja software, mais só possuo a "Spider Man" para fazer o reparo!! Sei que tenho que usar o cabo universal da box. Mais a dúvida é: Onde soldo os fios, e quais as cores certas? A ordem que está na placa é a seguinte: 1°-URX 2°-UTX 3°-PWR 4°-GND 5°-VBAT... e no cabo tem várias cores, quais são as certas e onde soldo, para fazer a leitura certa:?? Aguardo a resposta dos sábios!!

eai galera, alguém sabe como fazer a ligação correta ?

eai galera, alguém sabe como fazer a ligação correta ?

Siga esse tópico abaixo

[h=3]Pinagem Universal[/h]

Abraços e Boa Sorte

consegui fazer a leitura na spider.. segue o print: porem, nao consigo trabalhar com o mesmo.. ao selecionar uma opção só fica assim: e não sai disso: aLGUEM sabe como proceder? ??

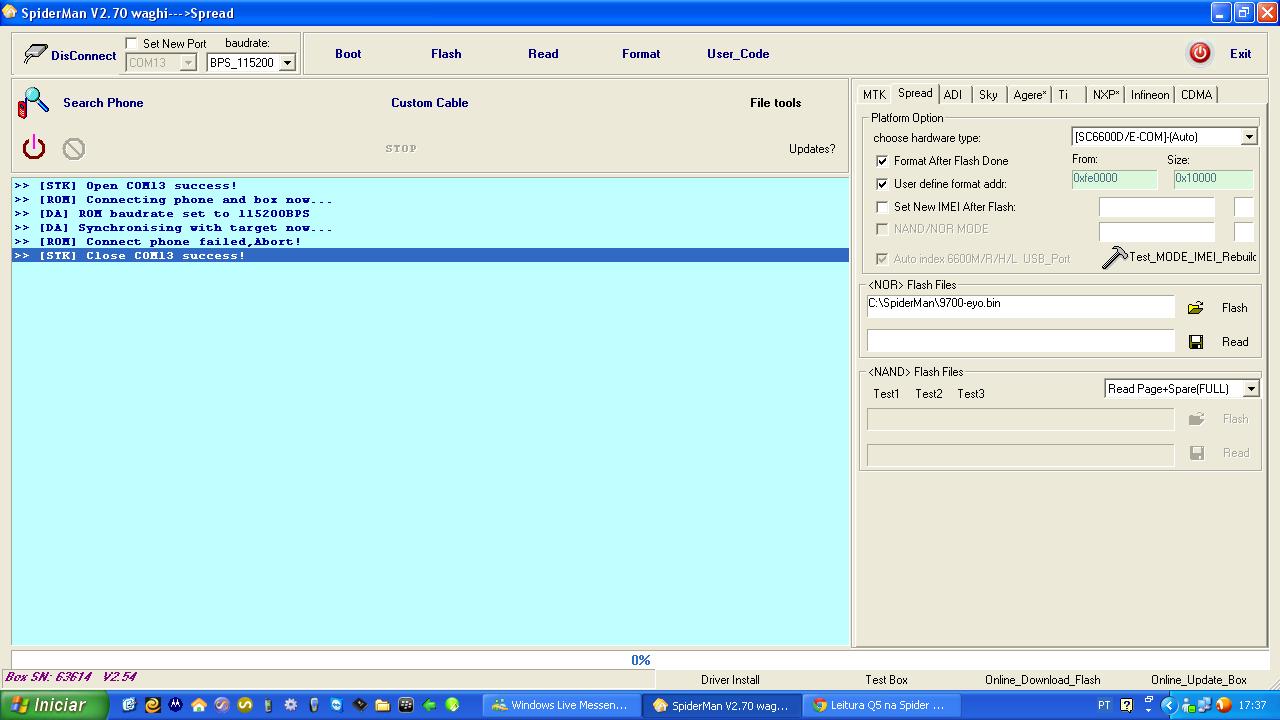

consegui fazer a leitura na spider.. segue o print:

[ATTACH=CONFIG]24548[/ATTACH]

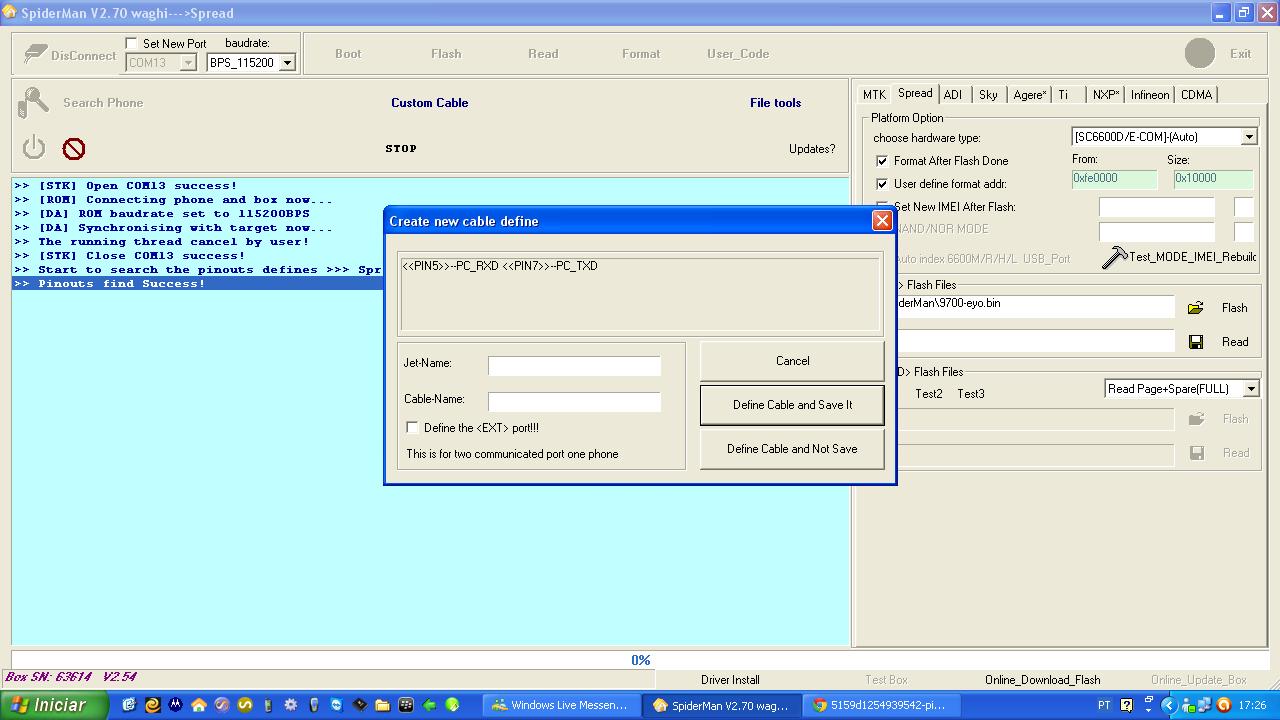

porem, nao consigo trabalhar com o mesmo.. ao selecionar uma opção só fica assim:

e não sai disso:

[ATTACH=CONFIG]24549[/ATTACH]

aLGUEM sabe como proceder? ??

Amigo, confirmou se realmente o processador do aparelho é SPD?

Digo isso pois a maioria dos Q5 que pego são MTK.

Se tinha confirmado que era um SPD

Troque a velocidade da Porta...

Troque o tipo de hardware...

Teste com a atualização mais recente da BOX, apesar de serem relatados muitos Bug's pode ser mais fácil de trabalhar...

Abraços e Boa Sorte

Amigo, confirmou se realmente o processador do aparelho é SPD?

Digo isso pois a maioria dos Q5 que pego são MTK.

Se tinha confirmado que era um SPD

Troque a velocidade da Porta...

Troque o tipo de hardware...

Teste com a atualização mais recente da BOX, apesar de serem relatados muitos Bug's pode ser mais fácil de trabalhar...

Abraços e Boa Sorte

Troque o tipo de hardware... ??? o que seria ?

Amigo a sequencia é a seguinte: Cinza: Vbate Roxo: Rx Marron: Tx Azul: Gnd. A ligação é esta.

Amigo a sequencia é a seguinte: Cinza: Vbate

Roxo: Rx

Marron: Tx

Azul: Gnd.

A ligação é esta.

bom, amigo eu consegui fazer a leitura não desse jeito, e sim com:

Amarelo: RX

Verde: TX

Preto: GND...

Porem não consigo trabalhar com ele, ele acha a pinagem, e quando vou trabalhar, aparece oque eu postei acima, na imagem...

Aguardando...

Amigo, confirmou se realmente o processador do aparelho é SPD?

Digo isso pois a maioria dos Q5 que pego são MTK.

Se tinha confirmado que era um SPD

Troque a velocidade da Porta...

Troque o tipo de hardware...

Teste com a atualização mais recente da BOX, apesar de serem relatados muitos Bug's pode ser mais fácil de trabalhar...

Abraços e Boa Sorte

Sr. Sanmyo,

Eu testei com outra velocidade, porém continua do mesmo jeito.. ele da a leitura, só que nao consigo dar o boot nele, nem fazer mais nadaa...

E ele deve ser SPD mesmo pois achou a pinagem no SPD...

O que seria esse "troque o tipo de hardware" ?

Aguardo...

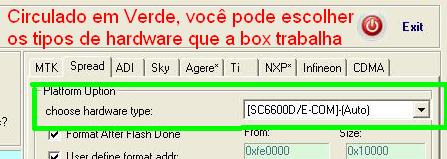

Circulado em verde, está onde você pode mudar o tipo de hardware.

http://www.clangsm.com.br/vb/attachment.php?attachmentid=24559&d=1320147514

Abraços

Circulado em verde, está onde você pode mudar o tipo de hardware.

http://www.clangsm.com.br/vb/attachment.php?attachmentid=24559&d=1320147514

Abraços

tinha mudado.. mais tem uns que pede para conectar o USB.. creio que nao seja isso...

.. tá dificil esse aqui eim...rsrs

Vou tentar com a ligação que o amigo postou acima...
