Boa tarde galera alguém teria o esquema elétrico do xt1802, estou com uma trilha rompida, se alguém tive também com alguma foto do Jumper de carga dele

boa tarde amigo, poste uma foto clara onde apareça a trilha rompida.

aqui esta o esquema eletrico http://www.clangsm.com.br/topic/122816-esquema-eletrico-moto-g5splusxt1802/

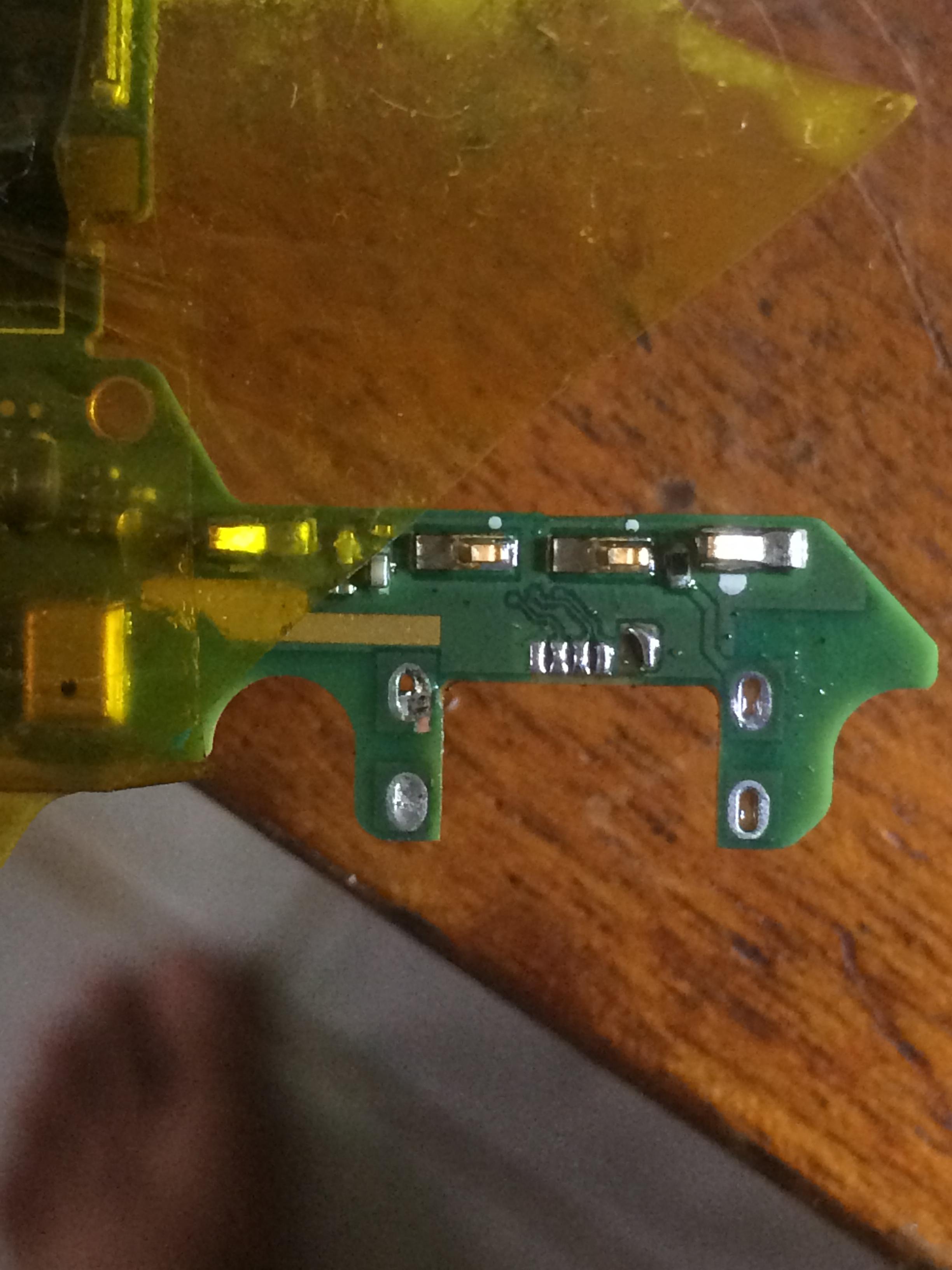

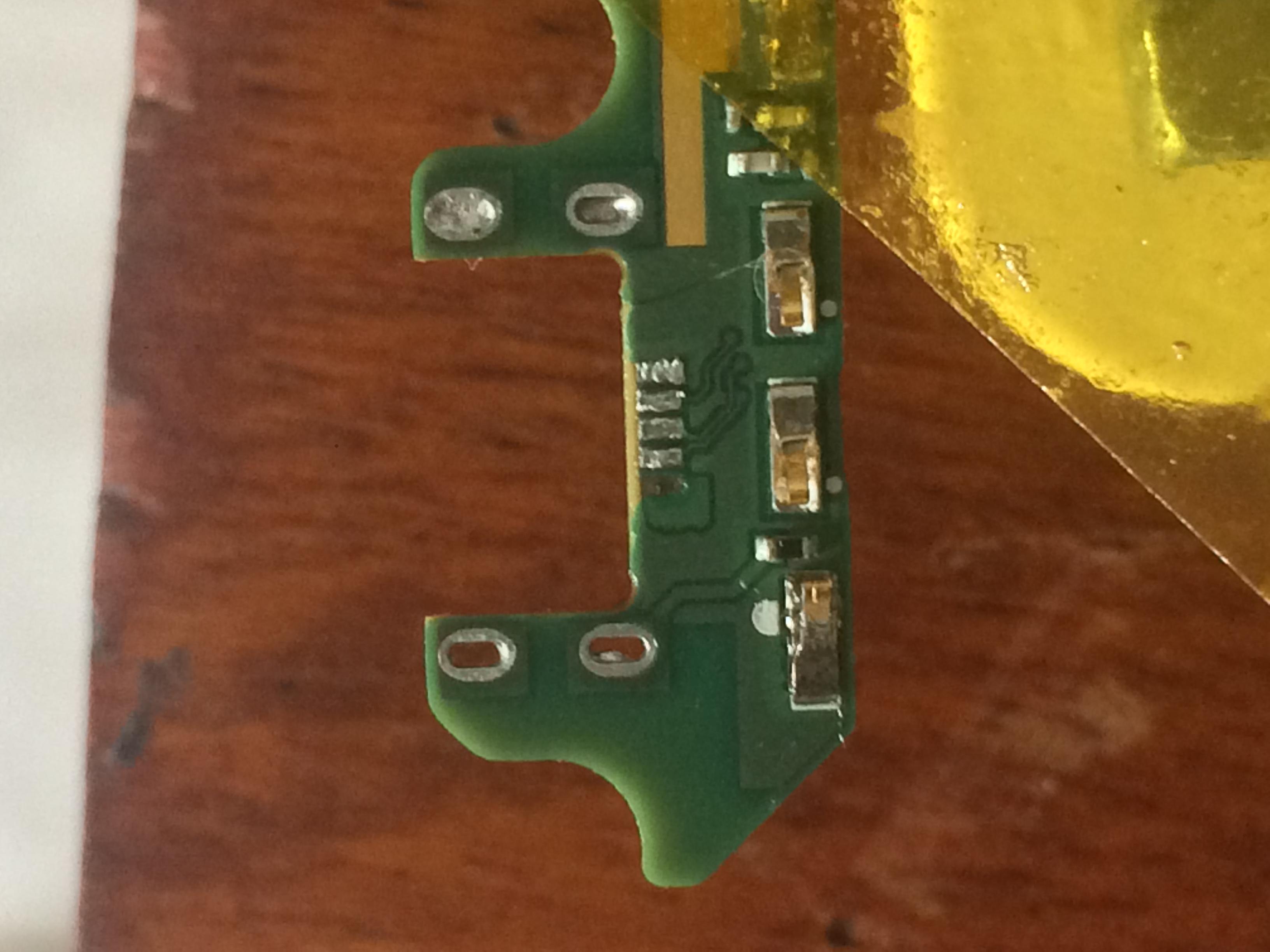

Segue abaixo a foto da trilha, alguém consegue ajuda?

ta fácil meu amigo ai, só raspar a trilha que esta danificada mais pro lado e colocar estanho

Opa mano desculpa aind sou bastante leigo no assunto, eu não compreendi oque quis dizer?

raspar a trilha ou arrasta? Como assim?

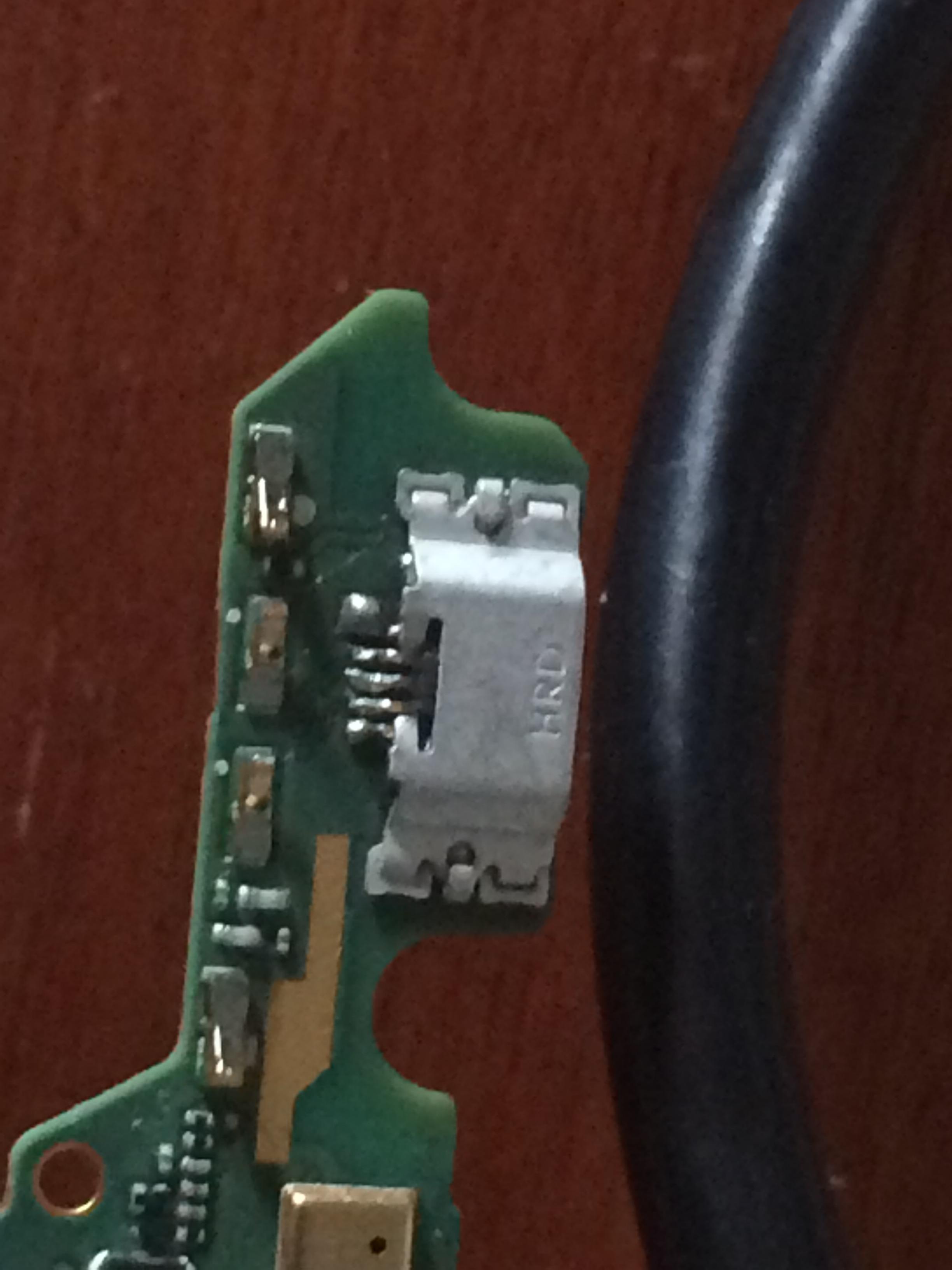

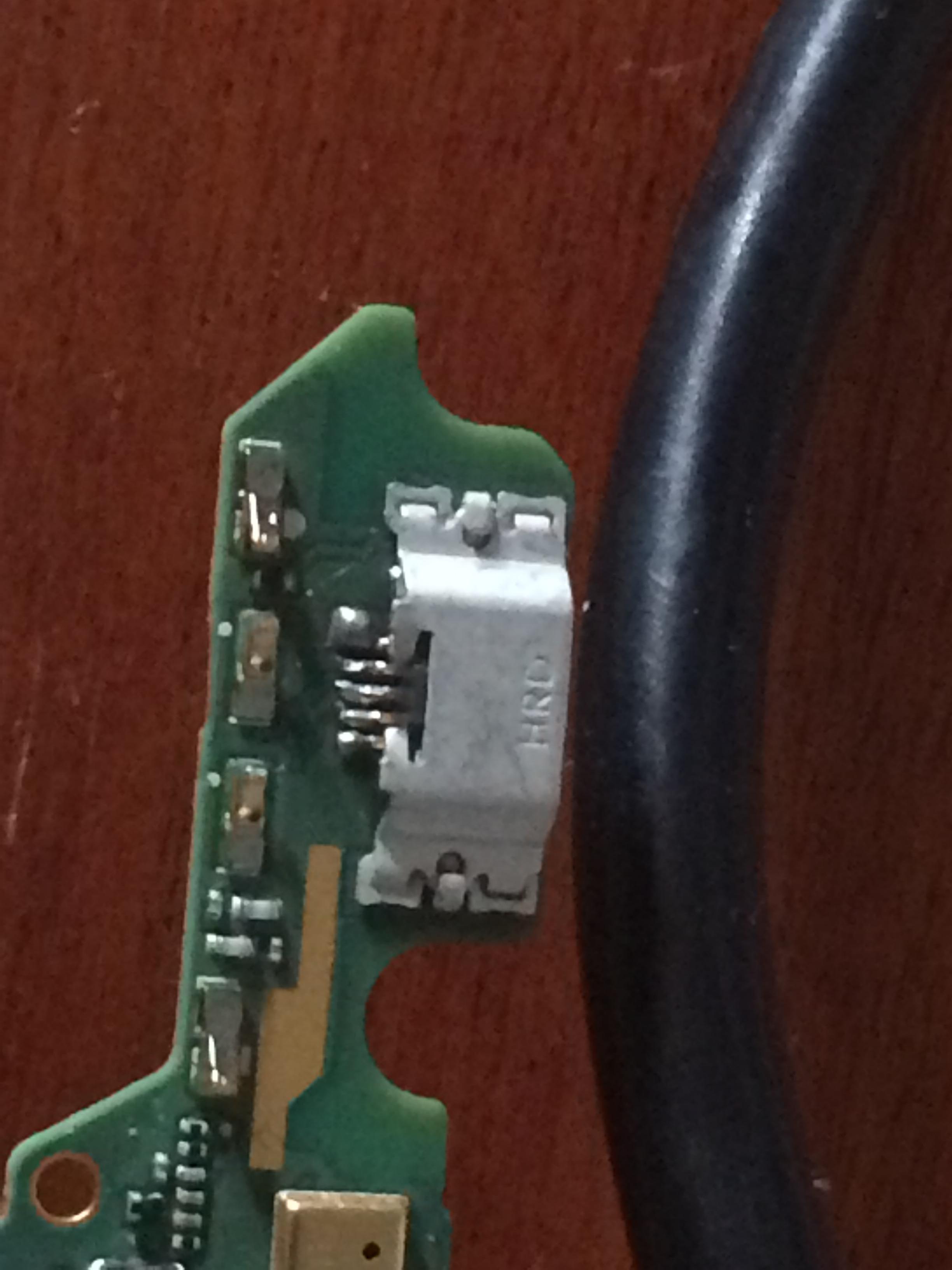

No caso aí eu perdi o contato da placa com o conector de carga (primeiro dá direita pra esquerda

amigo, esta vendo aqueka parte contornada logo depois do pino? raspe ali com um estilete ou com a ponta de uma pinça que vc consegue.

DEIxando assim? É só por o conector?

posso fazer a lição só com solda msm ou preciso fazer um fio de jumper

16 minutos atrás, Tiago1472 disse:

DEIxando assim? É só por o conector?

posso fazer a lição só com solda msm ou preciso fazer um fio de jumper

faca o jumper do pino do conectr ate o novo ponto que vc acabou de fazer e poste o resultado

Procedimento feito, e com êxito, conector testado, fico 100% obrigado a todos que ajudaram

e bom final de semana

2 minutos atrás, Tiago1472 disse:

Procedimento feito, e com êxito, conector testado, fico 100% obrigado a todos que ajudaram

e bom final de semana

que bom cara nao esqueca de agradecer clicando no no coracaozinho a todos que te ajudaram e ajude a outras pessoas tbme ok se prescisa estamo todos daqui pra te ajudar

Em 28/03/2019 em 15:58, Tiago1472 disse:

Segue abaixo a foto da trilha, alguém consegue ajuda?

amigo ta facil mesmo na mesma foto entre os dois conector do alto falante ai tem dois componentes pode jumpear no de baixo do lado direito essa trilha rompida ai e do positivo

Estou com o msmo problema, porém o meu aqui rompeu as de dados, to com duas do meio rompida.   Alguem me ajuda???

se voçê verificar na placa vai conseguir visualizar claramente as trilhas, raspe as trilhas e faça um jump ate os pinos que precisar recuperar

segue esquema elétrico do Moto G5s plus

boardview Motorola XT1802.pdf
