Boa noite! Peguei esse aparelho que foi jogado no chão várias vezes até esfarelar e funciona tudo menos Wifi/Bluetooth/FM, creio que após a surra deve ter se soltado o Ci controlador porém não sei onde o mesmo se encontra. Já consegui o esquema elétrico mas não sei como identificar o layout dos Ci's.

remove essa blindagem e faça uma resolda mais antes verifique esses ferinhos que fica nessa parte e a dodo outro lado da placa tbm, verifique se tem continuidades nesses ferrinhos

Opa! Soprador por cima da blindagem? Embaixo tem muito componente!

2 horas atrás, Cleyton Moreira disse:

remove essa blindagem e faça uma resolda mais antes verifique esses ferinhos que fica nessa parte e a dodo outro lado da placa tbm, verifique se tem continuidades nesses ferrinhos

Amigão vc pode me fornecer uma imagem desse circuito sem a blindagem? Eu removi aqui e o FL4601 estava ou saiu do lugar, porém não sei exatamente a posição dele.

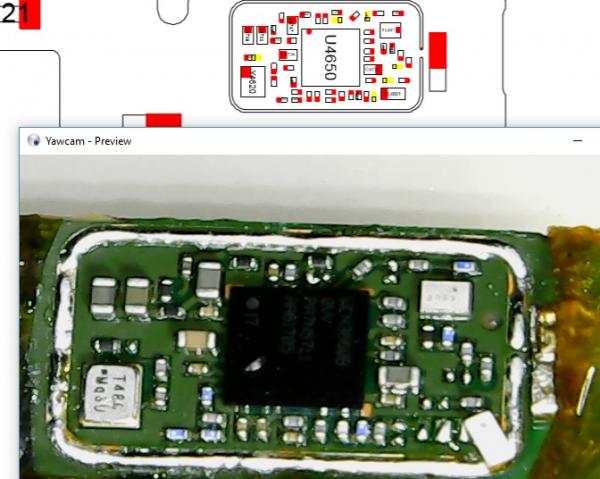

Seguindo a dica do Cleyton removi a blindagem e o FL4601 estava fora do lugar, não sei se saiu quando tirei a blindagem, enfim após muito pesquisar sobre a posição dele descobri que a bolinha cinza pintada fica na direção do Ci, ressoldei e logo em seguida soprei 300 graus encima do Ci por 30 segundos. Liguei e problema resolvido!

1 hora atrás, edutechsmart disse:

Seguindo a dica do Cleyton removi a blindagem e o FL4601 estava fora do lugar, não sei se saiu quando tirei a blindagem, enfim após muito pesquisar sobre a posição dele descobri que a bolinha cinza pintada fica na direção do Ci, ressoldei e logo em seguida soprei 300 graus encima do Ci por 30 segundos. Liguei e problema resolvido!

No caso o componente é o do canto inferior direito.

show meu amigo !

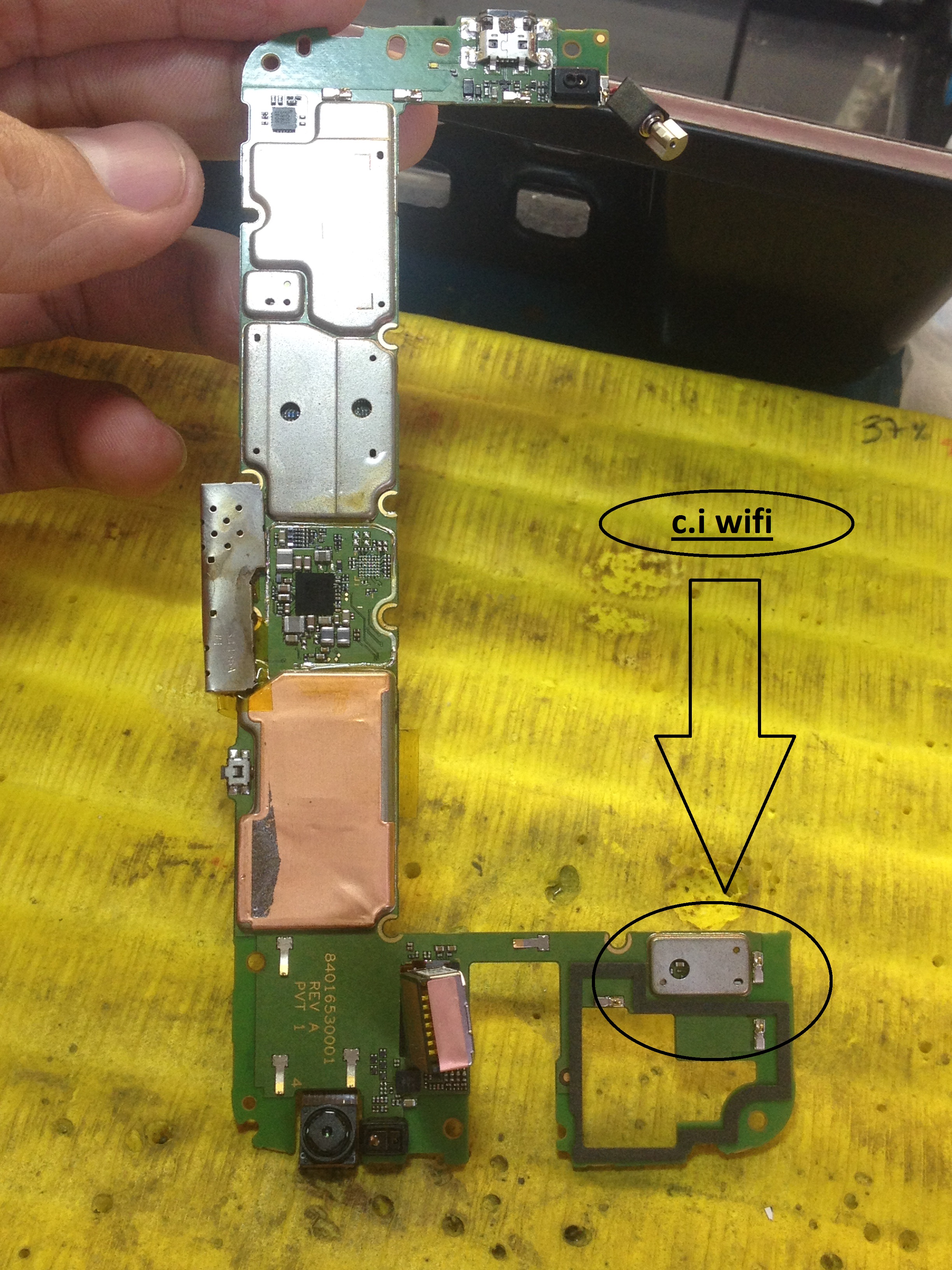

No meu caso , a placa quebrou e separou o Ci de wi-fi do restante da placa , teria algum jumper ? Alguma solução para o aparelho voltar a pegar o wi-fi ? Vou postar uma foto
