Moto x play sem trilha positivo conector carga

Posts Recomendados

Amigos..  entrou um moto x play em minha assistência pra trocar conector carga..

A cliente disse que o celular não estava carregando e tava esquentando muito.

Percebi que pela oxidação no conector de carga a "perninha" do positivo do conector acabou arrancando um pedaço da trilha na placa.

Consegui fazer pegar a solda no pequeno pedaço de trilha que ainda resta na placa mas mesmo assim não carrega.

Tirei a blindagem onde estão os componentes de carga e com o multímetro em modo de continuidade percebi que colocando a ponta de prova na trilha rompida do positivo e no capacitor, ele bipa, mas também bipa quando encosta em alguma blindagem negativo aparentando que está em curto.

Pelo conhecimento técnico dos amigos, o que eu posso fazer nesse caso?
Abaixo coloco uma foto do próprio fórum mesmo só pra ficar melhor pra entender o que estou dizendo.


Compartilhar este post


Link para o post
Compartilhar em outros sites
41 minutos atrás, samuka.alves disse:

Amigos..  entrou um moto x play em minha assistência pra trocar conector carga..

A cliente disse que o celular não estava carregando e tava esquentando muito.

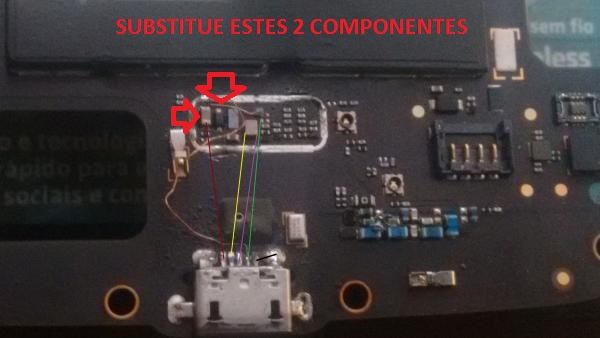

Bom dia amigo,tente a substituição do capacitor e do diodo,cuidando a polarização do diodo,teste e post o resultado:
