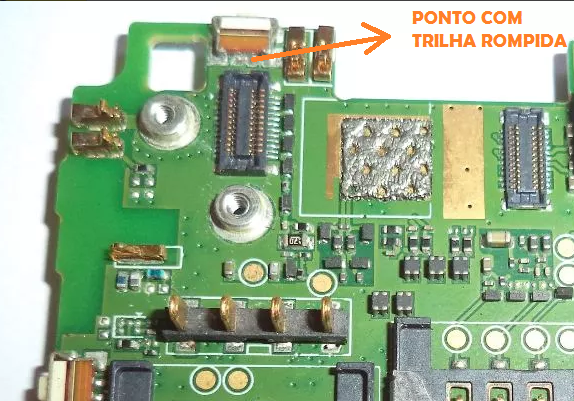

Olá pessoal! Estou com um Motorola XT687 com a trilha do botão "power" rompida. Já testei o ponto da esquerda e o mesmo é o terra. Preciso saber onde encontro um ponto comum à conexão da direita... Alguém saberia me dar essa dica ou me fornecer o diagrama elétrico?



Desde já agradeço!

Editado Agosto 24, 2016 8 anos por Cristiano de Moraes
Não escreva utilizando caps lock ativo.

Pessoal, consegui aqui...

Após raspar a placa, consegui recuperar parte da trilha rompida, sendo suficiente para testar e identificar pontos comuns na placa.

Segue abaixo, imagem identificando os pontos na placa que são comuns aos contatos do botão "power" do Motorola XT687:

OBS.:O ponto marcado em preto é comum ao terra da carcaça, sendo possível conectá-lo à estrutura metálica de sustentação do próprio botão ou em qualquer outro ponto comum...

MarBat, que bom que tenha conseguido resolver.

Indicamos que leia e adapte-se as Regras / Termos de uso do fórum e Atualize seu perfil.

Se possível, poste sua solução neste tópico: Guia de reparo motorola

Assim se alguém tiver o mesmo problema futuramente poderá encontrar no tópico com soluções e reparos.
