Obrigado. Não sei se é pedir de mais, mas sou um pouco leigo, existiria uma dica ou foto, não sei, com a localização na placa física dos componentes mencionados, o caminho mostrado diretamente na placa física. Grato.

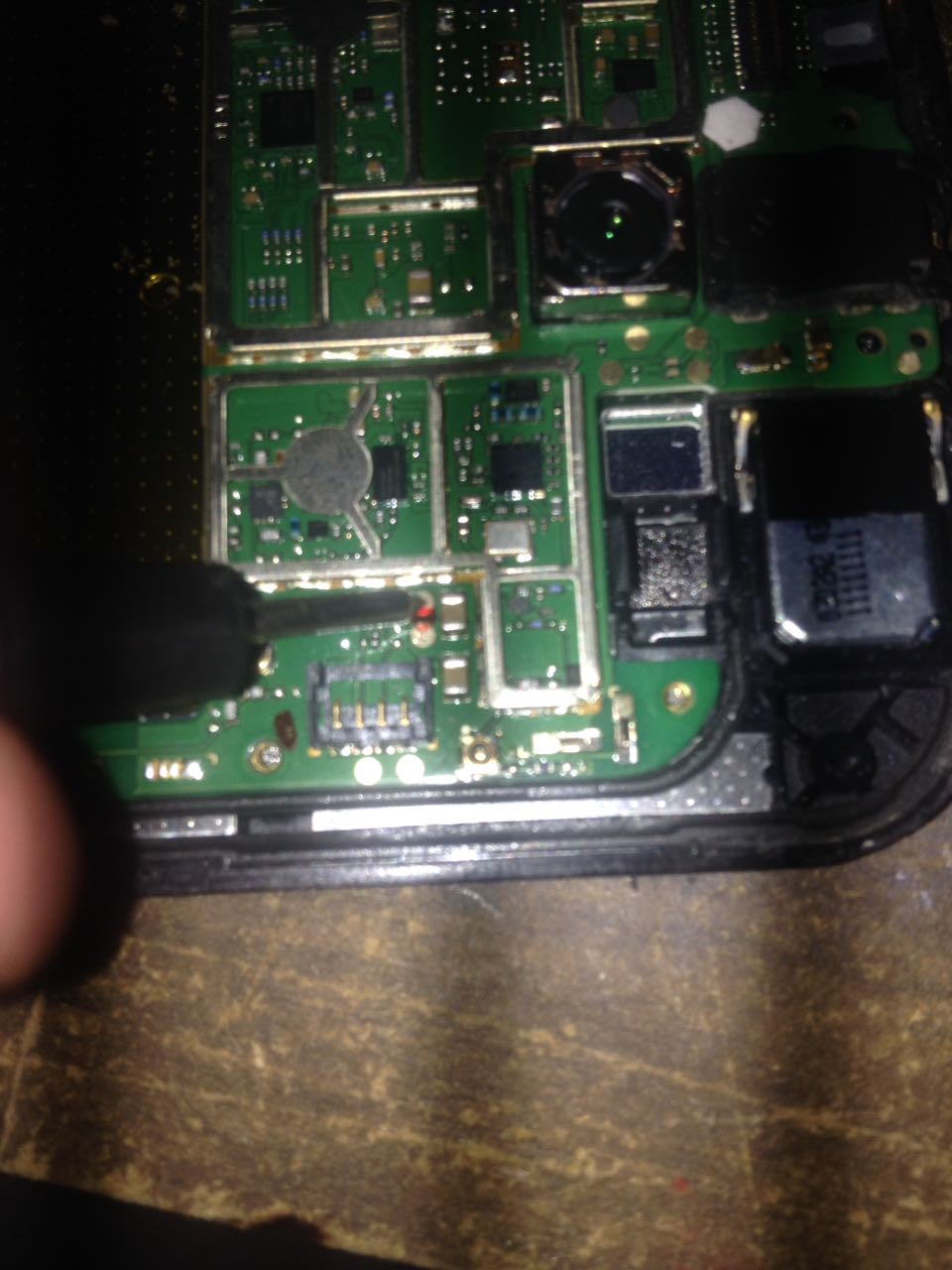

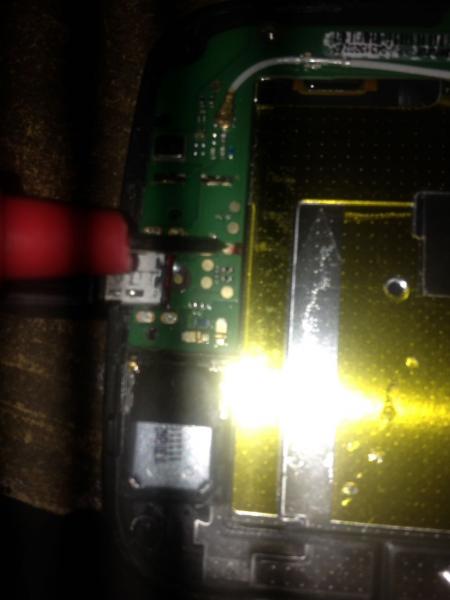

Boa noite, sei que existem vários tópicos sobre o assunto circuito carga moto g2, mas não encontrei nenhum referente ao meu problema. Estou com um moto g2 xt1069 na bancada, carga acusando 0%, ele liga na fonte, bateria ta funcionando em outros aparelhos, testei conector de carga junto as saídas 5 e 1 conforme o esquema elétrico carga, 5 v passando quando conectado ao carregador. Resolvi testar continuidade do conector de carga para o conector de bateria, negativo passa, positivo não, testei outros pontos, negativo ok, mas o ponto 1 conforme imagem não da continuidade na saída do conector da bateria. Gostaria de saber se alguém tem esquema de pontos de teste de continuidade para que eu posso descobrir onde esta o problema e assim realizar o jump, ou troca de componente. Grato, aguardando resposta.
