Prezados, procurei no Fórum por algum tópico que pudesse me dar algum auxílio e, apesar de haver encontrado alguns comentários que foram úteis, acho que ainda não consegui resolver o problema.
Trata-se de um tablet Genesis GT-7330 que foi puxado com o carregador, e, por infelicidade, teve arrancado da placa-mãe o conector micro-usb fêmea juntamente com as trilhas.
Como não sobrou nem rastro dos contatos nas trilhas, eu desisti de tentar restabelecer a conexão usb em relação aos dados, mas pensei que de repente seria possível achar pelo menos os terminais de carga para poder energizar a bateria.

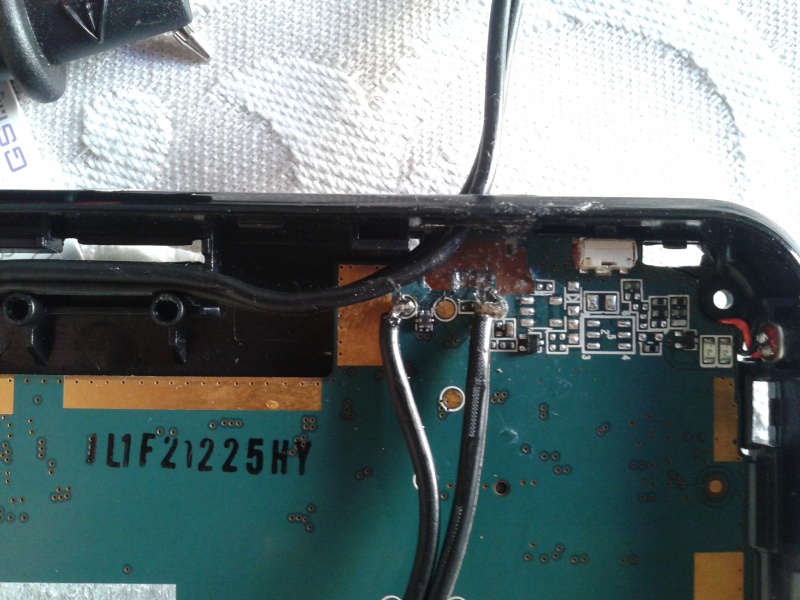

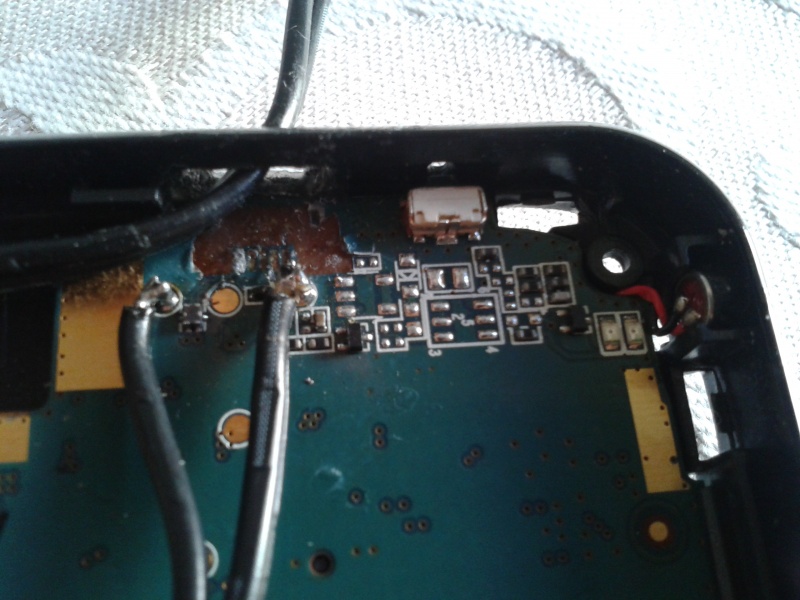

Nesse ínterim é que descobri na parte de trás da placa (a mesma em que ficam os LEDs da carga) três pontos metálicos que supus serem passíveis de entrada de tensão. Quando coloquei os 5V sobre os dois extremos, percebi que acendia o LED vermelho de carga (isso quando a bateria estava conectada). Tudo isso pode ser visto nas fotos.

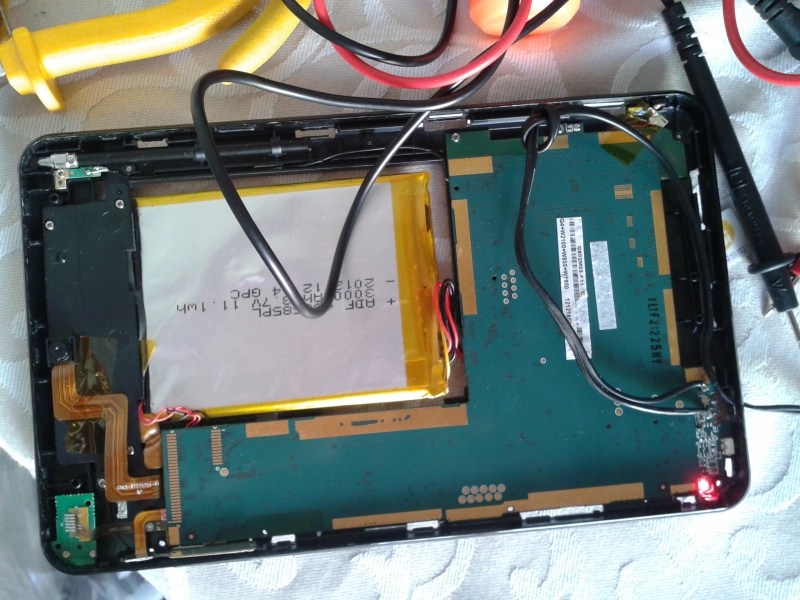

Soldei então um cabo USB normal nos dois terminais e religuei o touch e o display.

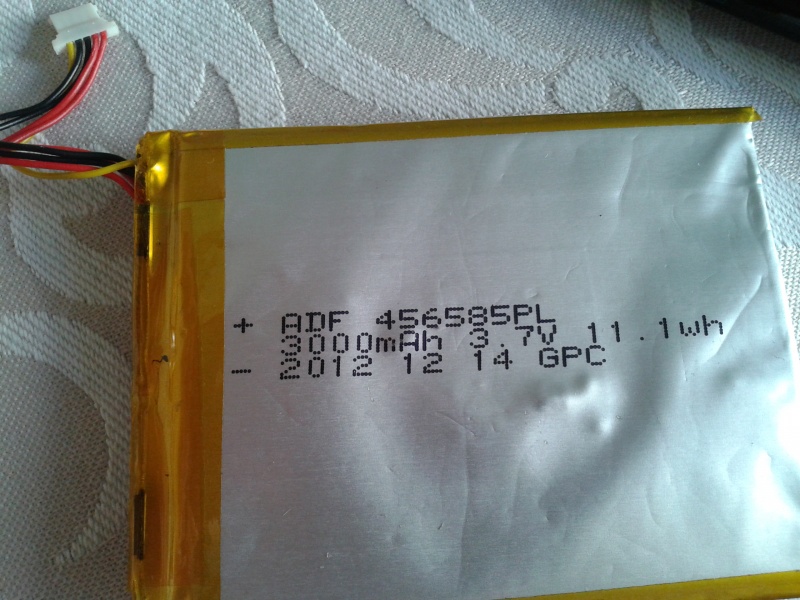

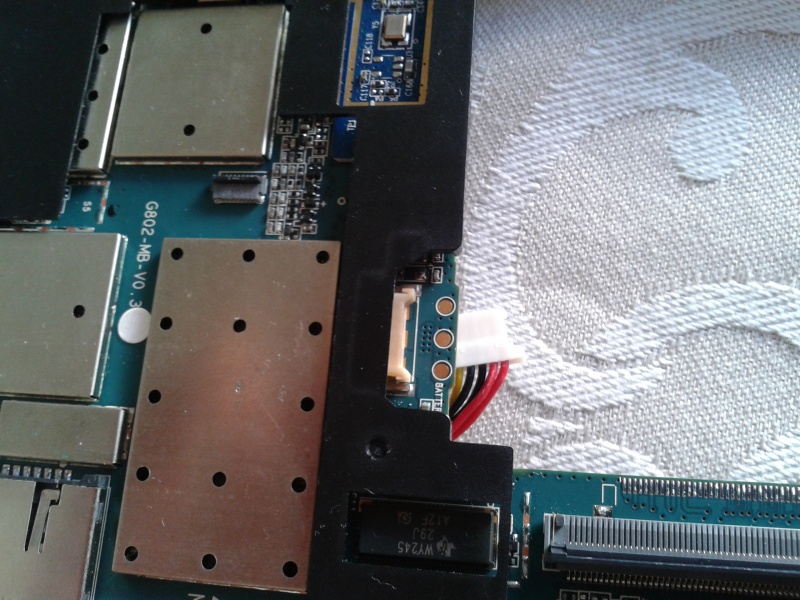

A bateria usa um conector com 5 pinos, são 4 de alimentação duplicados +5V e referência e o último é um amarelo que eu acho que é um termistor. Está escrito na bateria que ela tem 3000mAh de capacidade e 3,7V. Tudo isso está nas fotos também.
Então, o fato é que, aparentemente o Tablet carrega, pois aparece no android o Símbolo do raiozinho de carga e acende a luz vermelha. Entretanto já virei uma noite com ele carregando e não funcionou. Ele só mantém a carga, não carrega.
Algumas coisas curiosas. A luz vermelha não fica ligada direto, ela pisca com intervalos longos e a carga nunca para.

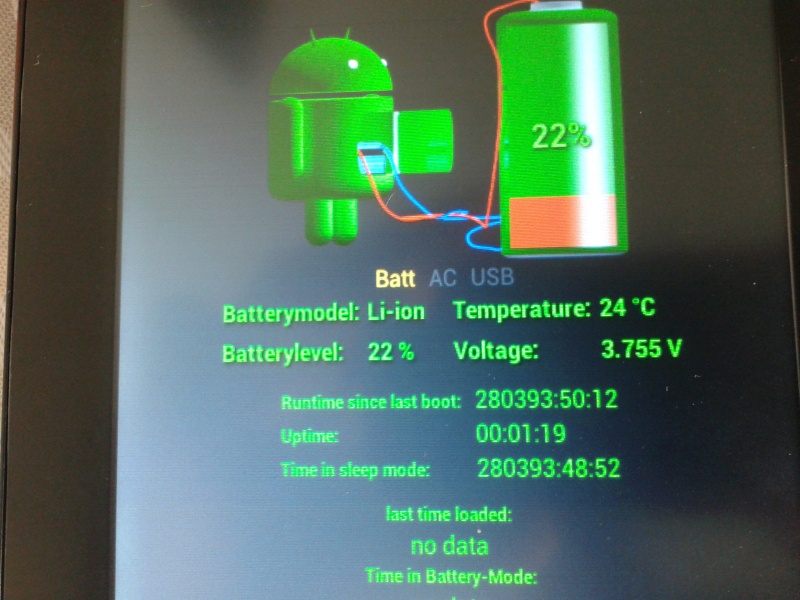

Além disso, não sei o porquê, mas liguei um app de info sobre a bateria e aparece a tensão dela como 3,735V, e ontem aparecia até mesmo 3,85V. Medi com o multímetro os terminais e constatei que era isso mesmo. Será que a carga normal dela é com 4V? Mas por que então aparece como 3,7V?
Como percebi que a bateria não carrega, fiquei pensando que poderia ser um problema com ela e tal, de repente um problema de calibração. Tem alguns apps que resetam o arquivo da bateria e resolvem isso, mas como achei que tinha algum problema na ligação do carregador, acabei não tentando essa solução. Também sei que é possível recalibrar regravando a ROM do tablet, mas quero mais informações antes de tentar isso.
Comecei a inspecionar o hardware e, retirando a bateria, observei que nos terminais do conector fêmea da bateria, a tensão que chegava era de 2,6V. Talvez por isso a bateria não esteja carregando.
Bom, coloquei algumas hipóteses que levantei e estou atravancado por enquanto. Também postei algumas imagens da placa e dos apps de bateria que indicam a tensão. Como não sabia os valores quando o tablet funcionava, fica difícil saber se não dei sobrecarga na bateria ou mesmo localizar com precisão os terminais onde deve entrar o carregador. Posso ter, com essa ação, pulado algum regulador de tensão ou algum componente e por isso só estão chegando os 2,6V.
De qualquer modo, agradeço qualquer ajuda que puder ser prestada.
Obrigado!
