Ronysat-PB

Reparo do Touch Screen danificado

11 posts neste tópico

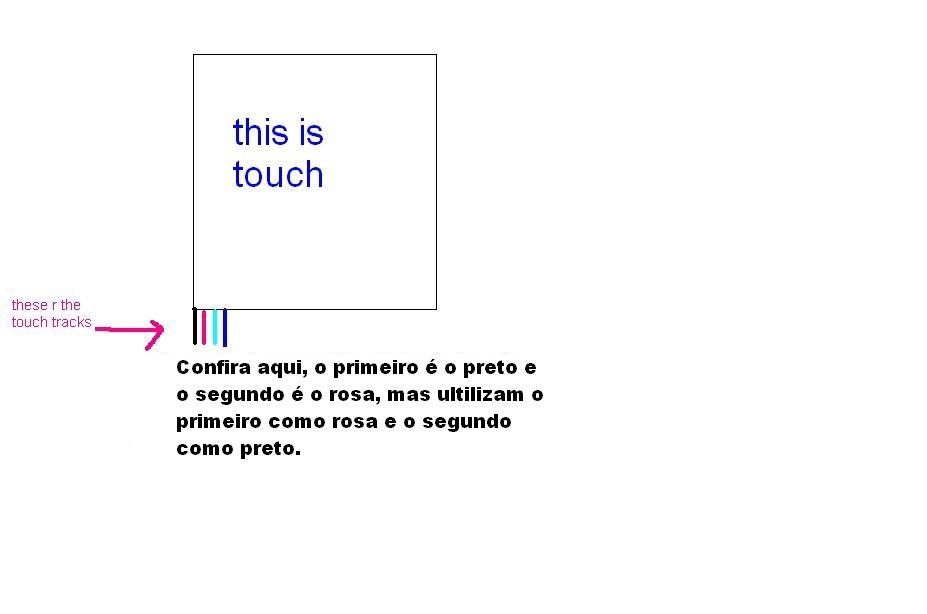

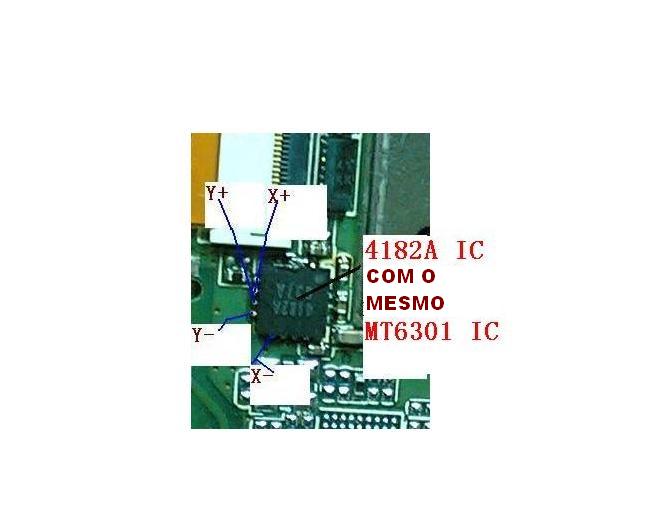

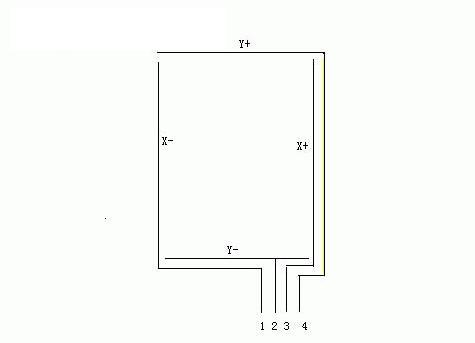

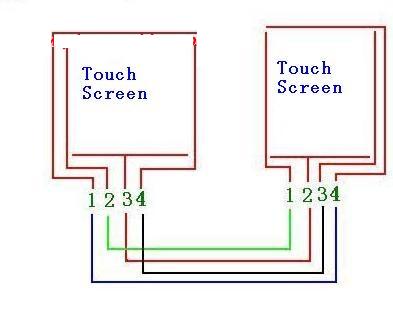

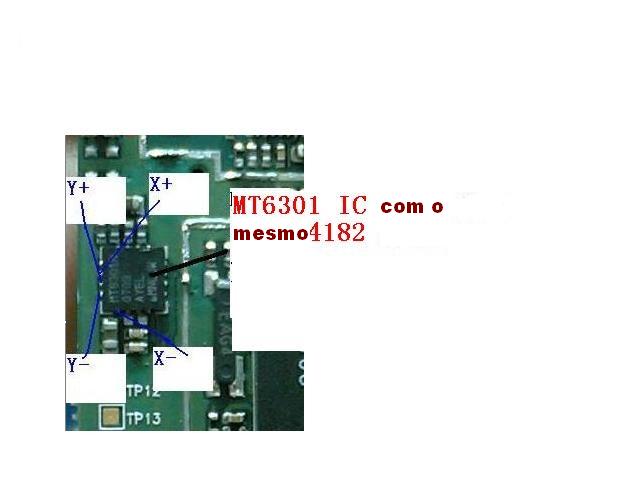

Touch Screen uso da 4-tela da resistência do fio, quatro linhas são: X1, X2, Y1, Y2 X1, X2, no sentido horizontal para uma mudança na resistência, Y1, Y2 para a resistividade longitudinal. Como você sabe qual a linha é de dois x1 x2 y1 y2? Painel de toque ao longo das quatro linhas acima estão enfrentando seu próprio olhar para a tela de cima para baixo na linha é de cerca de ambos os lados do x1 x2 é y1 y2. Fundada telas do telefone tocar quatro pontos de medição da tensão. Duas 2.7V e dois 0v. duas de tensão são medidos após a inicialização. 2,7 v é y. X não é a voltagem. Após correspondente com xy geralmente podem ser conectados. Se a tela do painel de toque e em posição oposta ou inversa.contraste x-y invertido.

Please login or register to see this link.

Please login or register to see this link.

Please login or register to see this link.

Please login or register to see this link.

Please login or register to see this link.

Please login or register to see this link.

Please login or register to see this link.

Please login or register to see this link.

Compartilhar este post


Link para o post
Compartilhar em outros sites

Touch Screen uso da 4-tela da resistência do fio, quatro linhas são: X1, X2, Y1, Y2

X1, X2, no sentido horizontal para uma mudança na resistência, Y1, Y2 para a resistividade longitudinal.

Como você sabe qual a linha é de dois x1 x2 y1 y2? Painel de toque ao longo das quatro linhas acima estão enfrentando seu próprio olhar para a tela de cima para baixo na linha é de cerca de ambos os lados do x1 x2 é y1 y2. Fundada telas do telefone tocar quatro pontos de medição da tensão. Duas 2.7V e dois 0v. duas de tensão são medidos após a inicialização. 2,7 v é y. X não é a voltagem.

Após correspondente com xy geralmente podem ser conectados. Se a tela do painel de toque e em posição oposta ou inversa.contraste x-y invertido.

muito obrigado amigo , me ajudara muito , outra duvida que tenho , como posso , retirar o touch scren sem quebralo ? ha alguma tecnica especial?, Deus abençoe

Compartilhar este post


Link para o post
Compartilhar em outros sites

muito obrigado amigo , me ajudara muito , outra duvida que tenho , como posso , retirar o touch scren sem quebralo ? ha alguma tecnica especial?, Deus abençoe

NAO amigo djapostolo para voce retira e bem simples voce ira precisa apenas de uma estilete e um ferro de solda.

com o estilete voce vai passando envouta do display entre o LCD e o touch scren mais apenas com a ponta do estilete para nao estraga nem o LCD e o touch scren.

aos poucos ele vai rompendo uma especie de coloca que fica entre o LCD e o touch scren

dai quando ele estive solto basta voce soltas as 4 trilhas do touch scren que fica na malha do LCD.

Boa Sorte

Compartilhar este post


Link para o post
Compartilhar em outros sites

muito obrigado amigo , me ajudara muito , outra duvida que tenho , como posso , retirar o touch scren sem quebralo ? ha alguma tecnica especial?, Deus abençoe

Eu esquento o touch com cuidade utilizando a estação de ar quente nas bordas dele (onde fica a cola). Espero esfriar, e utilizo um estilete para separar o touch do display.

Esquentando a cola na volta, ela adere a uma das duas superficies facilitando a retirada. ( mais sempre com cuidados, pois pode n ter esquentado muito em algum ponto, onde a cola irá estar mais dificil de retirar.)

Compartilhar este post


Link para o post
Compartilhar em outros sites

muito obrigado amigo , me ajudara muito , outra duvida que tenho , como posso , retirar o touch scren sem quebralo ? ha alguma tecnica especial?, Deus abençoe

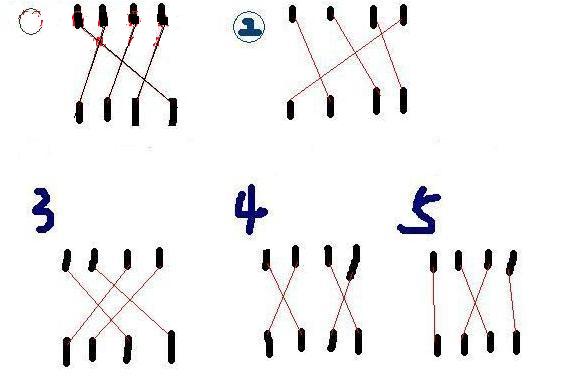

meus amigos do clan estou com um pedido eu usei esses esquemas e o janp 1 e o janp 2 deram certo mas eu calibro eu reseto o aparelho mas senpre fica com as funçoes invertidas ele calibra rapido mas as funçoes ficam uma no canto e a outra no outro vc não tem outro janp de outra forma pos já testei todos aqueles jamps mas nao deu certo.

quero deixar bem claro q das 5 imagensde jampi a 1 e a 2 foram as unicas q funçionaram invertidas mas funcionaram mas quero saber se tem outro jeito pos já resetei e já calibrei mas não deixa as funçoes no logar fica sempre invertida ok :good:

Compartilhar este post


Link para o post
Compartilhar em outros sites

Touch Screen uso da 4-tela da resistência do fio, quatro linhas são: X1, X2, Y1, Y2

X1, X2, no sentido horizontal para uma mudança na resistência, Y1, Y2 para a resistividade longitudinal.

Como você sabe qual a linha é de dois x1 x2 y1 y2? Painel de toque ao longo das quatro linhas acima estão enfrentando seu próprio olhar para a tela de cima para baixo na linha é de cerca de ambos os lados do x1 x2 é y1 y2. Fundada telas do telefone tocar quatro pontos de medição da tensão. Duas 2.7V e dois 0v. duas de tensão são medidos após a inicialização. 2,7 v é y. X não é a voltagem.

Após correspondente com xy geralmente podem ser conectados. Se a tela do painel de toque e em posição oposta ou inversa.contraste x-y invertido.

boa noite amigo tenho uma duvida pos estou com um atc q estou trocando o touch mas testei os 5 jampis q vc postou nas imagens mas não funcionuo quer diser o esquema 3 ele funcionou parcialmente pos ficou com as funçoes fora do lugar e algumas areas do touch não fucionaram mas eu quero perguntar é se existe mas outras ligaçoes pra faser o touch funcionar pos esse aqui ta ruin o modelo dele é esse - ( jing ling - mini w300 ) se vc tiver uma respost estou esperando pos tenho que entregar esse aparelho amanhã ok desde já obrigado ! ratificando eu já fis um por um dos jampis q vc postou tem ou existemas algum q não foi postado ou existe mas vc ainda não tem

Compartilhar este post


Link para o post
Compartilhar em outros sites

meus amigos do clan estou com um pedido eu usei esses esquemas e o janp 1 e o janp 2 deram certo mas eu calibro eu reseto o aparelho mas senpre fica com as funçoes invertidas ele calibra rapido mas as funçoes ficam uma no canto e a outra no outro vc não tem outro janp de outra forma pos já testei todos aqueles jamps mas nao deu certo.

quero deixar bem claro q das 5 imagensde jampi a 1 e a 2 foram as unicas q funçionaram invertidas mas funcionaram mas quero saber se tem outro jeito pos já resetei e já calibrei mas não deixa as funçoes no logar fica sempre invertida ok :good:

caso resolvido

Compartilhar este post


Link para o post
Compartilhar em outros sites

boa noite amigo tenho uma duvida pos estou com um atc q estou trocando o touch mas testei os 5 jampis q vc postou nas imagens mas não funcionuo quer diser o esquema 3 ele funcionou parcialmente pos ficou com as funçoes fora do lugar e algumas areas do touch não fucionaram mas eu quero perguntar é se existe mas outras ligaçoes pra faser o touch funcionar pos esse aqui ta ruin o modelo dele é esse - ( jing ling - mini w300 ) se vc tiver uma respost estou esperando pos tenho que entregar esse aparelho amanhã ok desde já obrigado ! ratificando eu já fis um por um dos jampis q vc postou tem ou existemas algum q não foi postado ou existe mas vc ainda não tem

ei meus amigos do clan eu tenho as fotos pra q vcs vejam bem de perto o problema . Se é um caso espessiao?

Please login or register to see this link.

Please login or register to see this link.

Compartilhar este post


Link para o post
Compartilhar em outros sites

Bom Dia a todos. Tenho um celular Android A9330 tablet de 5 pol. ele caiu em um balde com aguá rasa e ficou molhada a tela entre o vidro com o touch e a tela, já sequei o celular por completo desmontando ele todo. Montei novamente e as teclas de atalho que são as duas abaixo da tela que uma é para retorno e outra é para opções não funcionam mais, ainda não recalibrei pois somente montei de deixei em casa, mas o touch funciona normalmente. O que pode ser? Obrigado pela atenção de todos.
