Pinout xt1033 e xt1068 medusa pro


Posts Recomendados

  • 2 meses depois...
Em 17/12/2016 at 22:28, mundocell2 disse:

Alguem por favor teria o o esquema de pinout jtag do moto 1 e 2 pra medusa pro tem a pouco tempo e nao sei se e suportado esses modelo tenho varias placas para aqui algiem poderia da uma luz agradeco





Busca o datashet do eMMC ou vai pelo esquema elétrico da placa, e a partir dae tu monta o esquema de pinout de boa.!

Link para o comentário
Compartilhar em outros sites

  • 1 ano depois...
Em 17/12/2016 em 22:28, mundocell2 disse:

Alguem por favor teria o o esquema de pinout jtag do moto 1 e 2 pra medusa pro tem a pouco tempo e nao sei se e suportado esses modelo tenho varias placas para aqui algiem poderia da uma luz agradeco





Olá amigo, encontrei o pinout e o arquivo .srf em outro fórum. Créditos ao usuário agrsat.

Arquivo .srf



https://drive.google.com/file/d/0B2DjGdqRV-QvVEhOSTVzMVpka3M/view

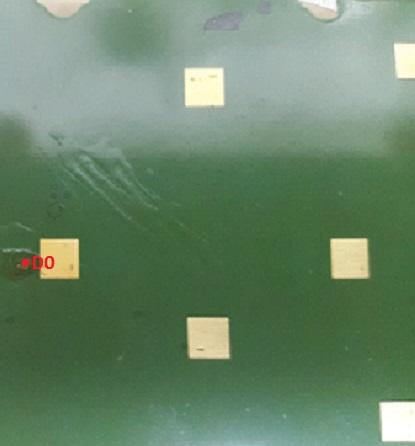

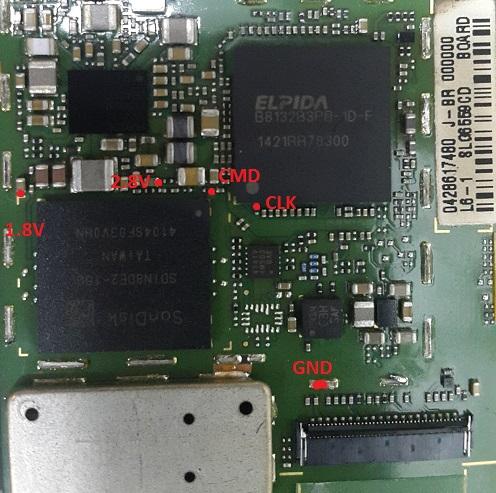

Pinout:

l7G7z90.jpg.d6d03b88d3f0e9040d626e054d5cd54e.jpgPaXkdjH.jpg.46b49c93dc908760dc683fdb67ba7fe2.jpg



Obs.: testei, mas não funcionou, pois acredito ser defeito no emmc do aparelho.

Link para o comentário
Compartilhar em outros sites

  • 2 semanas depois...
