Problema na trilha do jumper GS107
0

9 posts neste tópico

Olhe amigo que aonde está arrancado ainda tem um pedacinho de solda pelo o que mostra a foto.... Voce faz assim solte a ponta do fio neste pedacinho de solta que ainda resta e pucha ate o capacitor da ponta e pronto,só testar... Boa sorte... By Caucaia Celulares........

Compartilhar este post


Link para o post
Compartilhar em outros sites

Na verdade, onde esse ponto foi arrancado não é um pedaço de solda, mas já é uma parte dourada da placa exposta, mas por conta da foto do microscópio ficou com a mesma cor como se fosse solda...

pude fazer a seguinte relação observando o manual de serviço.

O contato que foi arrancado é o PINO 1 do FL301, que seguindo a trilha vai para o PINO 15 da U301.

http://www.clangsm.com.br/vb/attachment.php?attachmentid=16880&d=1296302646

O correto seria fazer o jumper diretamente para esse ponto ou não?

Tem como fazer, já que é uma peça SMD ou recuperar mesmo o ponto de solda?


Compartilhar este post


Link para o post
Compartilhar em outros sites

posso estar enganado, mas acho que ta indo para o pino 17 e nao 15 peguei um igual aqui e to tentando se conseguir posto aqui

Compartilhar este post


Link para o post
Compartilhar em outros sites

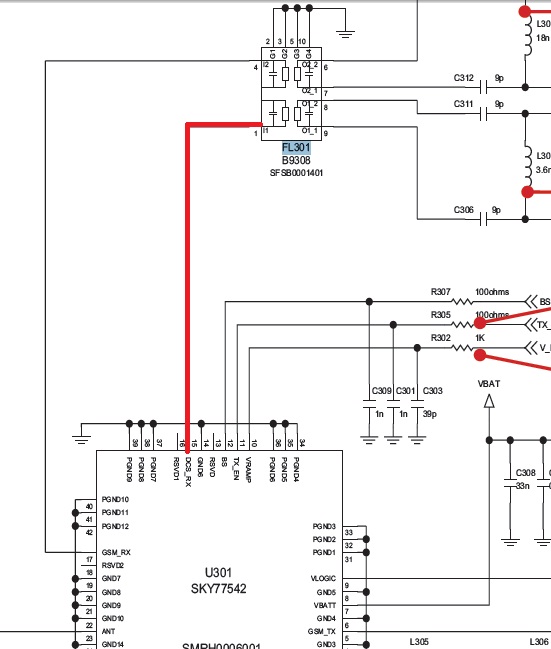

Ok deu certo mesmo aqui estou postando um esquema do jumper pra ajudar o amigo


Compartilhar este post


Link para o post
Compartilhar em outros sites

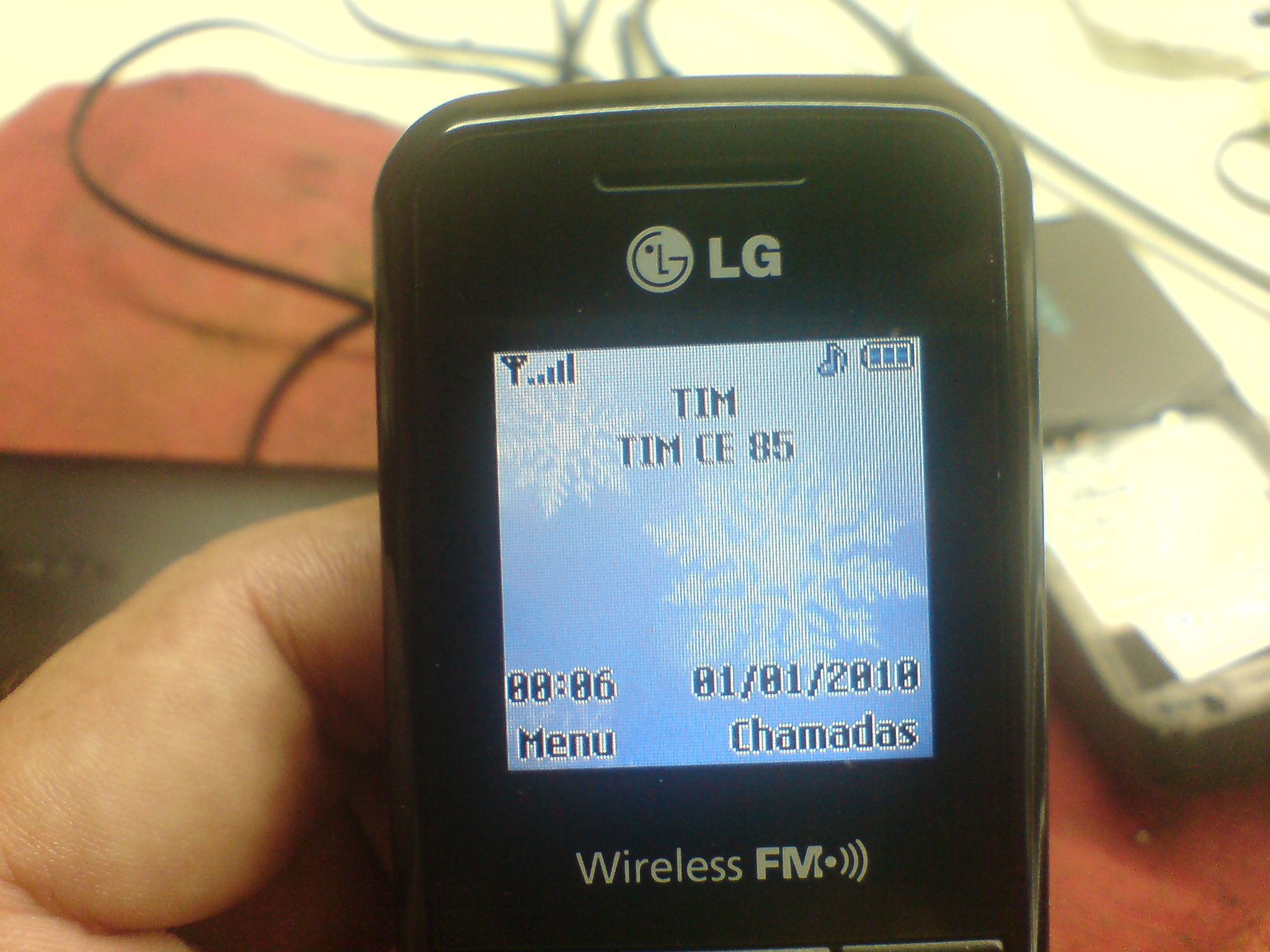

Ok deu certo mesmo aqui

estou postando um esquema do jumper pra ajudar o amigo

Amigo, obrigado pela ajuda, mas teria como postar uma foto da placa com o jumper?

se poder que seja bem grande por favor...

obrigado

Compartilhar este post


Link para o post
Compartilhar em outros sites

Acho que o dezenho tá muito claro, aliás já tá bem claro até mesmo no esquema elétrico. e ainda tem que botar a foto ? gosto muito de ajudar aos amigos aqui do forum no que eu poder, mas falta a algusn "técnicos", primeiro, conhecimento técnico e depois botar a cabeça um pouquinho pra funcionar, parar e pensar, ta tudo ali no esquema elétrico. se você recebe sempre tudo bem mastigadinho, nunca vai aprender a fazer sozinho. mas aí vai a foto. abraço a todos



Compartilhar este post


Link para o post
Compartilhar em outros sites

Claro que a figura enviada por vc estava clara sim... só fiquei na dúvida e quis esclarecer a relação se realmente ia para o pino 15 ou 17... Mas muito obrigado pela ajuda... será de grande valia!!!

Compartilhar este post


Link para o post
Compartilhar em outros sites
