T2 Ultra com trilha rompida do conector de carga

Posts Recomendados

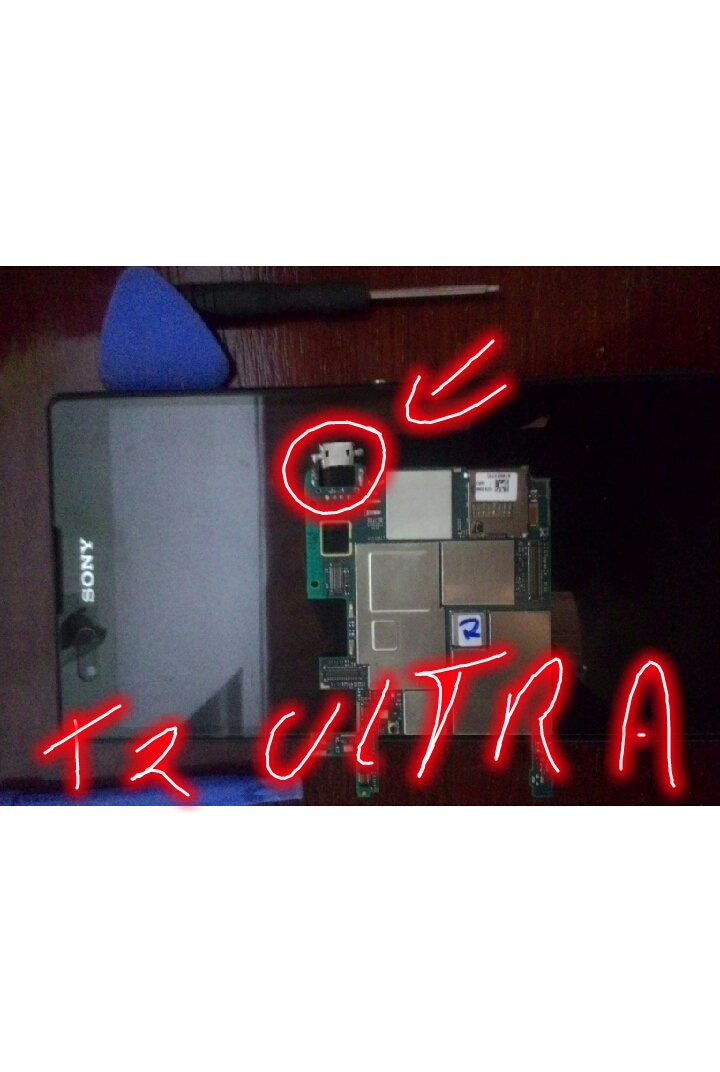

Oppa Ola pessoal, Eu estou com mesmo problema, o conector esta no local certo , o da foto foi antes de colocar o conector ,, mais tenho certeza que alguma trilha esta conrompida, alguem sabe fazer um jump pra ele voltara a carregar?

Agradeço desde já.

Att Erdivaldo Alves

------------------------------------------------------------------

Proibido divulgação de contato- Moderação Clangsm





Conteúdo protegido!

    Você precisa efetuar um cadastro para visualizar links, imagens e muitas áreas do fórum.

Compartilhar este post


Link para o post
Compartilhar em outros sites

Galera a imagem não foi postada mas esse ATC é simples 1 de cada ponta que  precisa pra carga, os três do meio é pra dados. Sabendo isso precisa saber qual rompeu, um das ponta é terra(gnd) então liga ele em qualquer terra da placa, agora os outros incluindo o positivo q é o mais importante pra carregar tem os lugares de teste point do tudo na sequência, só ver qual rompou e soldar na sequência certa nesse lugar q tem. Esse lugar q digo fica do lado do conector e tem quatro pontos, um positivo q é o primeiro ao contrário do positivo, e depois os outros tudo na sequência.

Compartilhar este post


Link para o post
Compartilhar em outros sites

Jovem poste a foto da situação que alguém ira lhe ajudar. Você é mesmo técnico? Se o cliente retirou o aparelho o porque do interesse?

Compartilhar este post


Link para o post
Compartilhar em outros sites
33 minutos atrás, viniciuskztec disse:

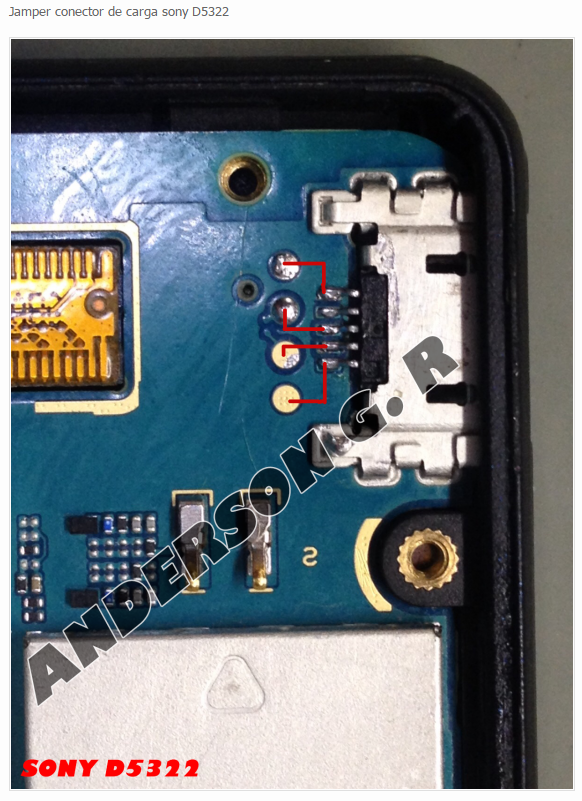

Amigo faça com fio de cobre, ligação entre os 4 polos (pontinhos redondos dourados) até a perna do conector de carga, fazendo ligação igual na foto,







ALGUEM SABE MAIS ALGUM JEITO.... ?

Conteúdo protegido!

    Você precisa efetuar um cadastro para visualizar links, imagens e muitas áreas do fórum.



Compartilhar este post


Link para o post
Compartilhar em outros sites

Oppa vou tentar esse esquema... VLW

Editado por Cristiano de Moraes
Proibido utilizar caps lock ativo.

Compartilhar este post


Link para o post
Compartilhar em outros sites
14 minutos atrás, viniciuskztec disse:

desculpe, sou novo quis ajudar

Viniciuskztec, e sempre bom contar com vocês, e sempre bom quando nossos usuários estão ajudando aqui na casa, vou deixar um link aqui para o senhor de como trabalhamos como e nossa organização, para você melhor contribuir conosco e logico dentro das regras, quando tiver um tempo leia e super importante para seu crescimento aqui na casa, beleza, boa noite .

http://www.clangsm.com.br/forum/27-regras-do-f%C3%B3rum-clan-gsm/

Compartilhar este post


Link para o post
Compartilhar em outros sites
Em 03/03/2016 at 20:38, didiza0 disse:

alguém conseguiu resolver o problema, fiz os jumper nos pontos, direto na bateria + da bateria e nada de carregar... ele aparece como fosse carregar porem não da andamento.



Compartilhar este post


Link para o post
Compartilhar em outros sites

Estou com o mesmo problema, mesmo fazendo a solda em jumper do conector a carga desce ao invés de subir, no troquei a bateria por uma original nova e o problema persiste. Se alguém tiver alguma dica agradeço.

Compartilhar este post


Link para o post
Compartilhar em outros sites
